变量柱塞泵PZS- 3 4 5 6 B A 70 100 130 180 220 N NQ RS WS 1 3 4 10

1、变量柱塞泵PZS高压，高效能。高压最高可达28Mpa，具有获得必要排量的变量特性，具有节能特性。
2、变量柱塞泵PZS静音。采用与PVS系列一样的圆弧形斜盘方式支撑并采用多只柱塞(过去9-11只)与最佳配油盘实现了低噪音。
3、变量柱塞泵PZS可靠性高，寿命长。轴端采用油封解决漏油，可过由球面配油盘组成的最佳油平衡提供动作的稳定性和抗污能力。
变量柱塞泵PZS有如下型号：PZS-3A-70-N3-10,PZS-3A-70-N4-10,PZS-3A-100-N3-10,PZS-3A-100-N4-10,PZS-3A-130-N3-10,PZS-3A-130-N4-10,PZS-3A-180-N3-10,PZS-3A-180-N4-10,PZS-3A-220-N3-10,PZS-3A-220-N4-10,PZS-3B-70-N3-10,PZS-3B-70-N4-10,PZS-3B-100-N3-10,PZS-3B-100-N4-10,PZS-3B-130-N3-10,PZS-3B-130-N4-10,PZS-3B-180-N3-10,PZS-3B-180-N4-10,PZS-3B-220-N3-10,PZS-3B-220-N4-10,PZS-4A-70-N3-10,PZS-4A-70-N4-10,PZS-4A-100-N3-10,PZS-4A-100-N4-10,PZS-4A-130-N3-10,PZS-4A-130-N4-10,PZS-4A-180-N3-10,PZS-4A-180-N4-10,PZS-4A-220-N3-10,PZS-4A-220-N4-10,PZS-4B-70-N3-10,PZS-4B-70-N4-10,PZS-4B-100-N3-10,PZS-4B-100-N4-10,PZS-4B-130-N3-10,PZS-4B-130-N4-10,PZS-4B-180-N3-10,PZS-4B-180-N4-10,PZS-4B-220-N3-10,PZS-4B-220-N4-10,PZS-5A-70-N3-10,PZS-5A-70-N4-10,PZS-5A-100-N3-10,PZS-5A-100-N4-10,PZS-5A-130-N3-10,PZS-5A-130-N4-10,PZS-5A-180-N3-10,PZS-5A-180-N4-10,PZS-5A-220-N3-10,PZS-5A-220-N4-10,PZS-5B-70-N3-10,PZS-5B-70-N4-10,PZS-5B-100-N3-10,PZS-5B-100-N4-10,PZS-5B-130-N3-10,PZS-5B-130-N4-10,PZS-5B-180-N3-10,PZS-5B-180-N4-10,PZS-5B-220-N3-10,PZS-5B-220-N4-10,PZS-6A-70-N3-10,PZS-6A-70-N4-10,PZS-6A-100-N3-10,PZS-6A-100-N4-10,PZS-6A-130-N3-10,PZS-6A-130-N4-10,PZS-6A-180-N3-10,PZS-6A-180-N4-10,PZS-6A-220-N3-10,PZS-6A-220-N4-10,PZS-6B-70-N3-10,PZS-6B-70-N4-10,PZS-6B-100-N3-10,PZS-6B-100-N4-10,PZS-6B-130-N3-10,PZS-6B-130-N4-10,PZS-6B-180-N3-10,PZS-6B-180-N4-10,PZS-6B-220-N3-10,PZS-6B-220-N4-10。

变量柱塞泵PZS型号说明

PZS	-4	B	-100	N	*	-10
型号说明	泵尺寸	安装方式	泵排量cm³/rev	变量控制方式	压力调整范围	设计号
PZS系列变量柱塞泵	3,4,5,6	B：法兰安装型 A：脚座安装型	70,100,130 180,220	N：压力补偿型见控制方式	1：2∼7Mpa 3：2∼21Mpa 4：2∼28Mpa	10

备注：PZS-5B/6B最大工作压力为25MPa(255kgf/cm2)。

变量柱塞泵PZS规格表

型号

排量
cm³/rev

额定
压力Mpa

固定泵(备注1)

压力调整
范围Mpa

最大工作
压力Mpa

转速范围r/分

配管尺寸

重量
(kg)

容量cm³/rev

压力Mpa

最低

最高

出油口

吸油口

泄油口

PZS-3B-70*1-10

70
(45∼70)

3.6∼8.18

2∼7

500

1800

1-1/2"

1-1/4"

3/4"

PZS-3B-70*3-10

2∼21

PZS-3B-70*4-10

2∼28

PZS-4B-100*1-10

100
(40∼100)

3.6∼15.8

2∼7

500

1800

3/4"

PZS-4B-100*3-10

2∼21

PZS-4B-100*4-10

2∼28

PZS-5B-130*1-10

130
(51∼130)

3.6∼32.3

2∼7

500

1800

2-1/2"

3/4"

PZS-5B-130*3-10

2∼21

PZS-5B-130*4-10

2∼25

PZS-6B-180*1-10

180
(101∼180)

3.6∼63.9

2∼7

1800

2-1/2"

3/4"

123

PZS-6B-180*3-10

2∼21

PZS-6B-180*4-10

2∼25

PZS-6B-220*1-10

220
(124∼220)

3.6∼63.9

2∼7

500

1500

2-1/2"

3/4"

136

PZS-6B-220*3-10

2∼21

PZS-6B-220*4-10

2∼25

备注1：a、固定的泵浦可通过与IP泵浦连结。b、泵浦控制形式为N，RS，WS，NQ。c、上述型号柱塞泵均为顺时针方向(从轴端看)，若有特殊要求请咨询公新液压技术部。d、公制尺寸详情请咨询公新液压技术部。

外形图片:

变量柱塞泵PZS尺寸图

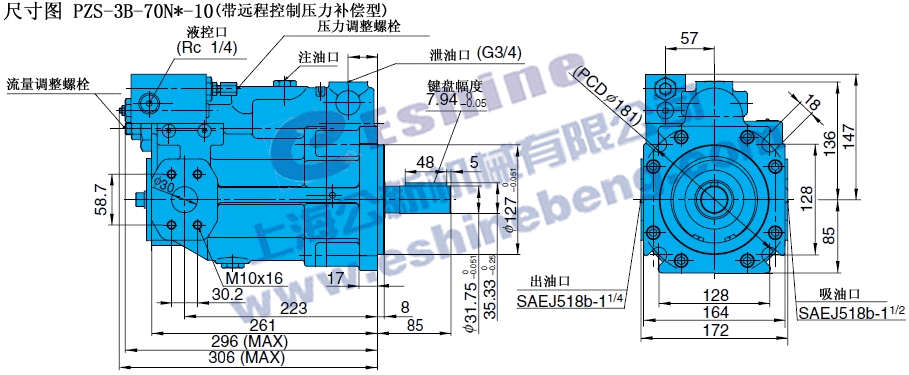

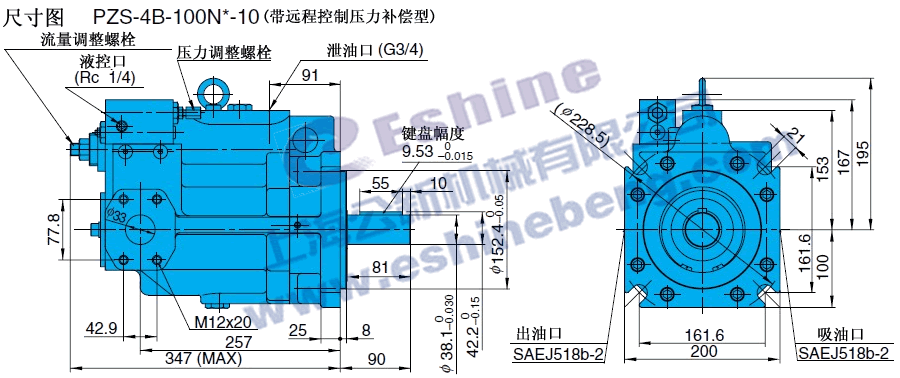

变量柱塞泵PZS-3B-70N*-10尺寸图下载变量柱塞泵PZS-4B-100N*-10尺寸图下载

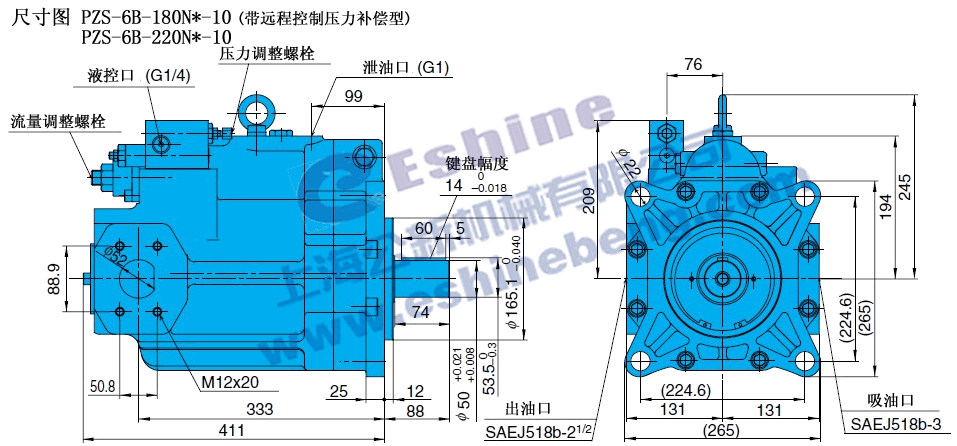

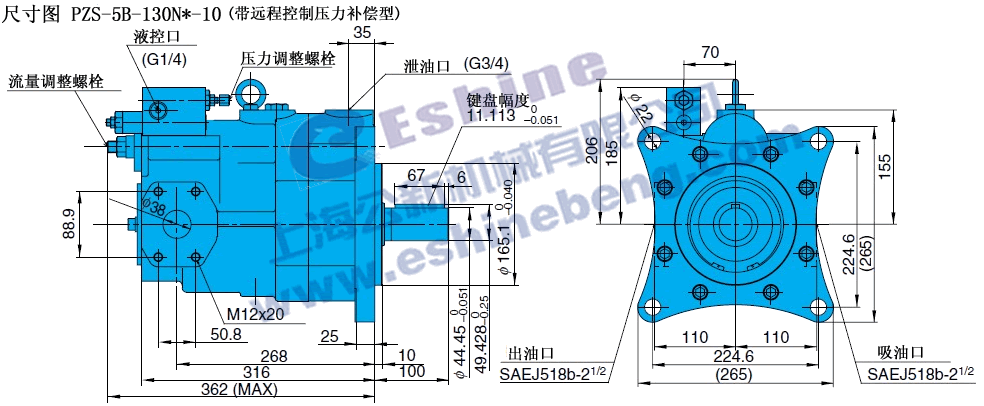

变量柱塞泵PZS-5B-130N*-10尺寸图下载变量柱塞泵PZS-6B-180/220N*-10尺寸图下载

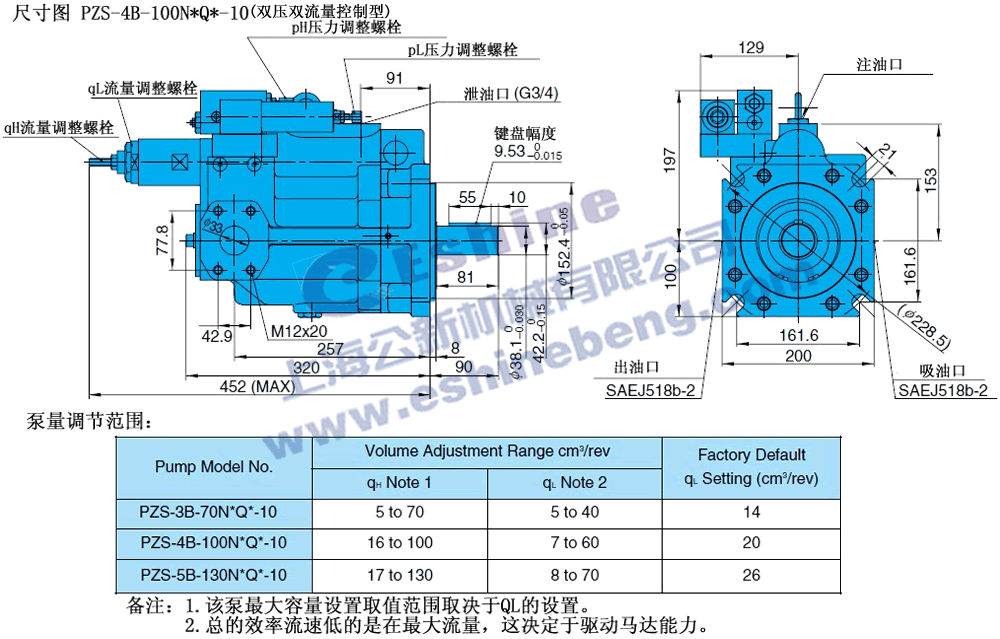

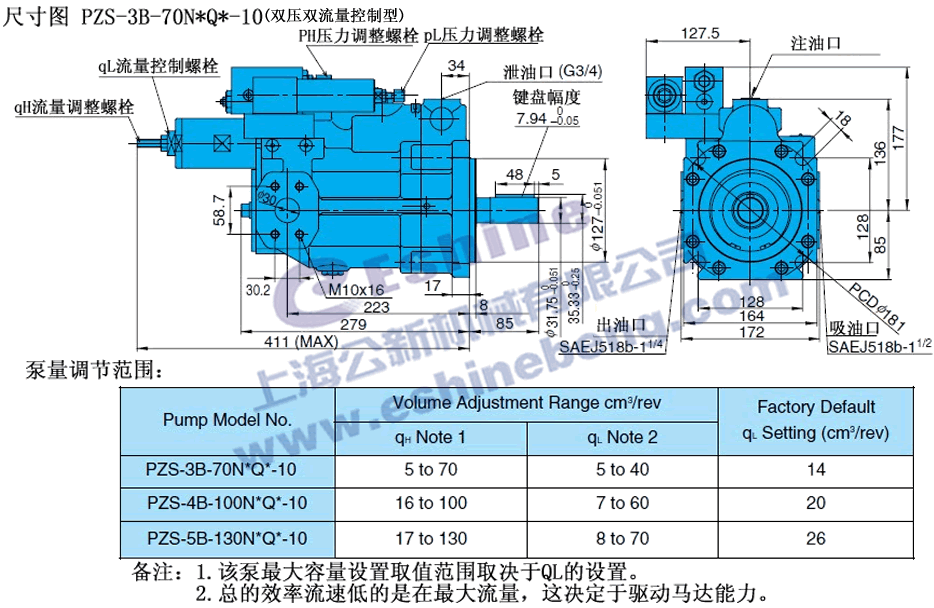

变量柱塞泵PZS-3B-70N*Q*-10尺寸图下载变量柱塞泵PZS-4B-100N*Q*-10尺寸图下载

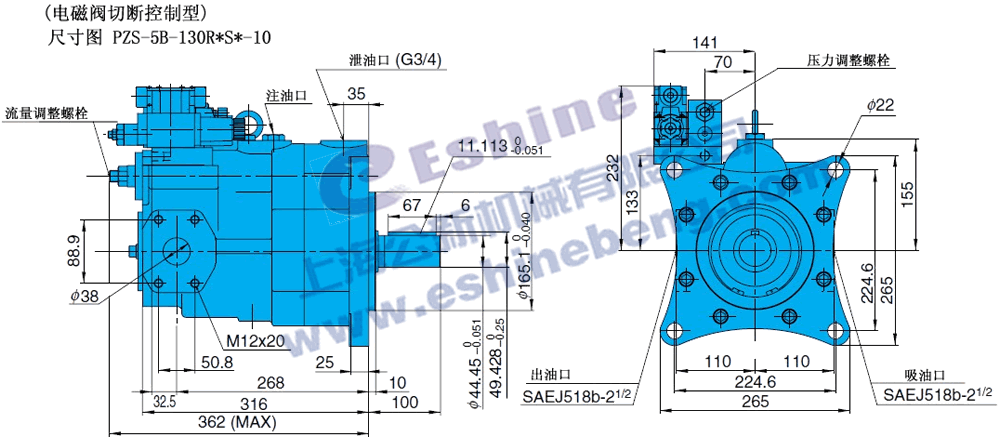

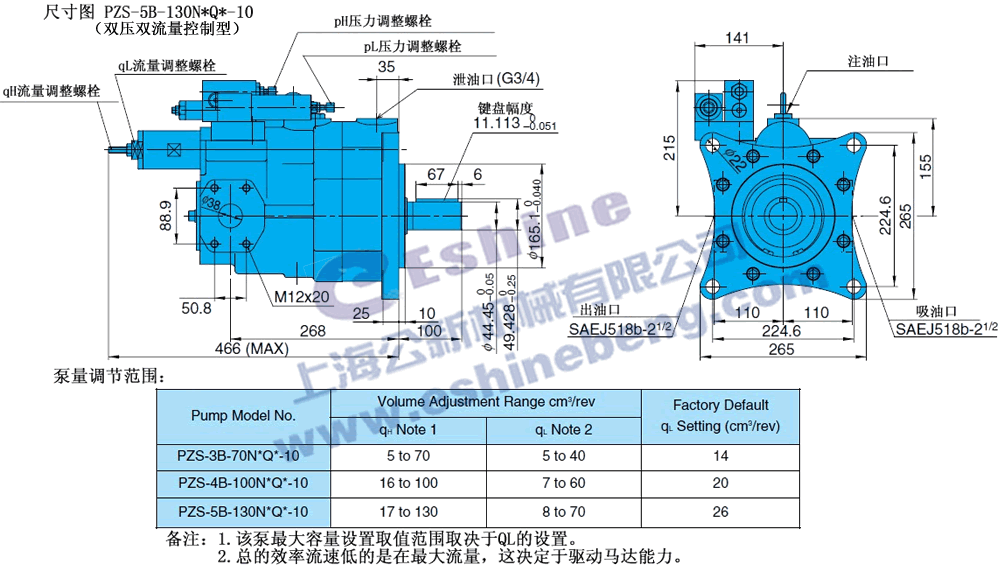

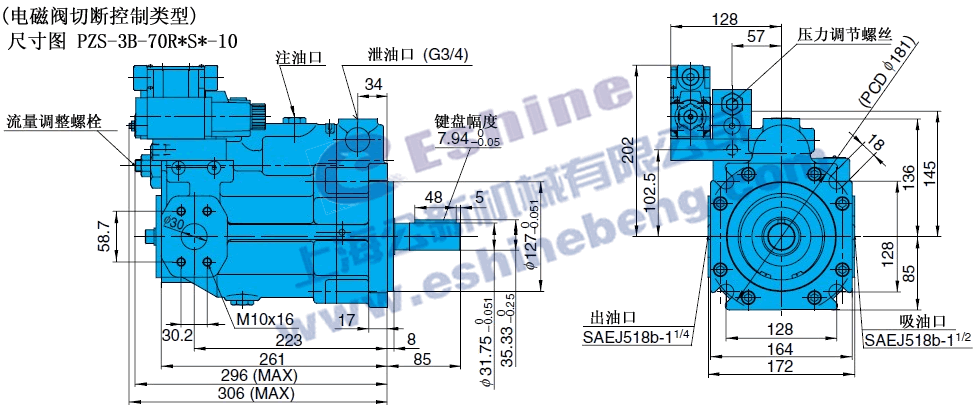

变量柱塞泵PZS-5B-130N*Q*-10尺寸图下载变量柱塞泵PZS-3B-70R*S*-10尺寸图下载

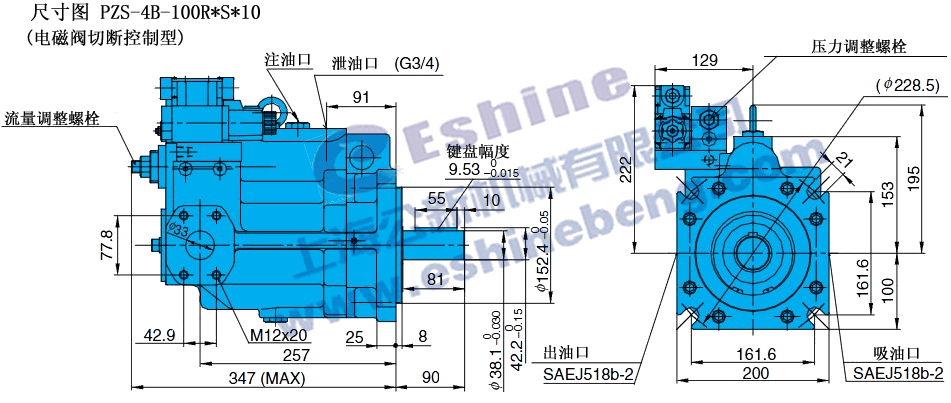

变量柱塞泵PZS-4B-100R*S*-10尺寸图下载变量柱塞泵PZS-5B-130R*S*-10尺寸图下载

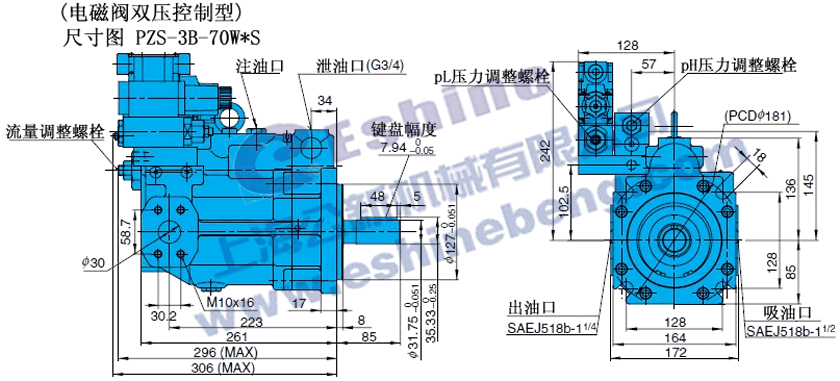

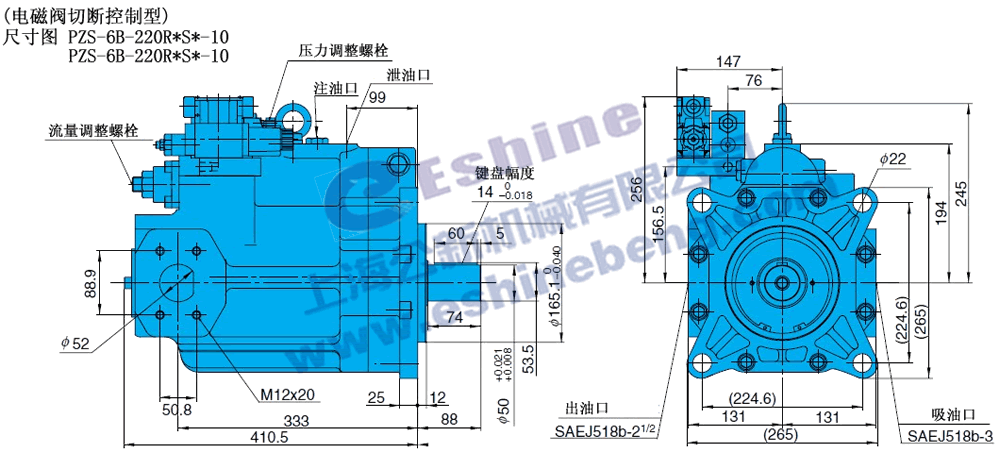

变量柱塞泵PZS-6B-180/220R*S*-10尺寸图下载变量柱塞泵PZS-3B-70W*S尺寸图下载

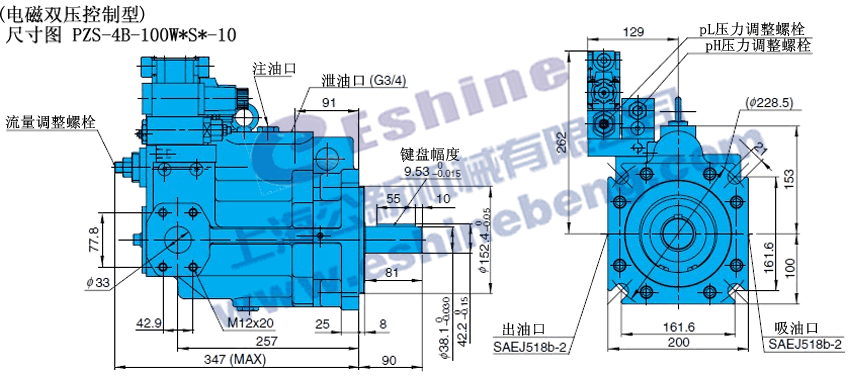

变量柱塞泵PZS-4B-100W*S*-10尺寸图下载变量柱塞泵PZS-5B-130W*S*-10尺寸图下载

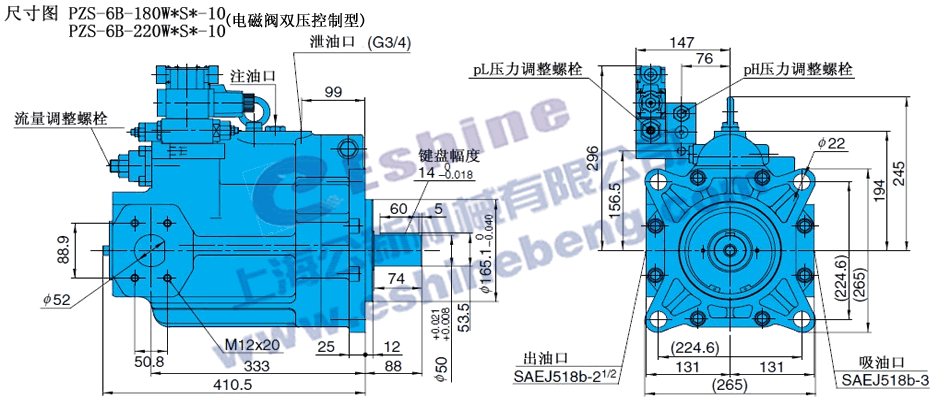

变量柱塞泵PZS-6B-180/220W*S*-10尺寸图下载

变量柱塞泵PZS性能曲线

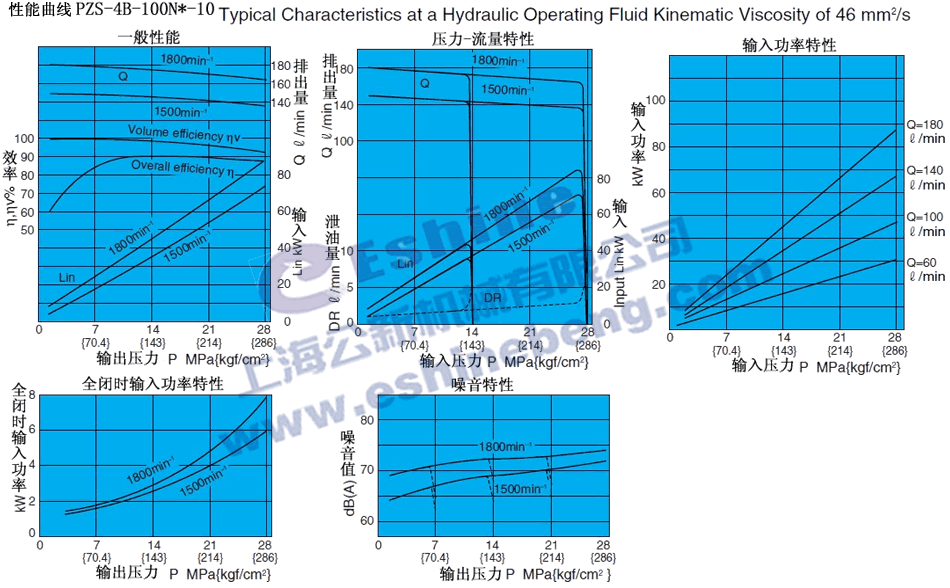

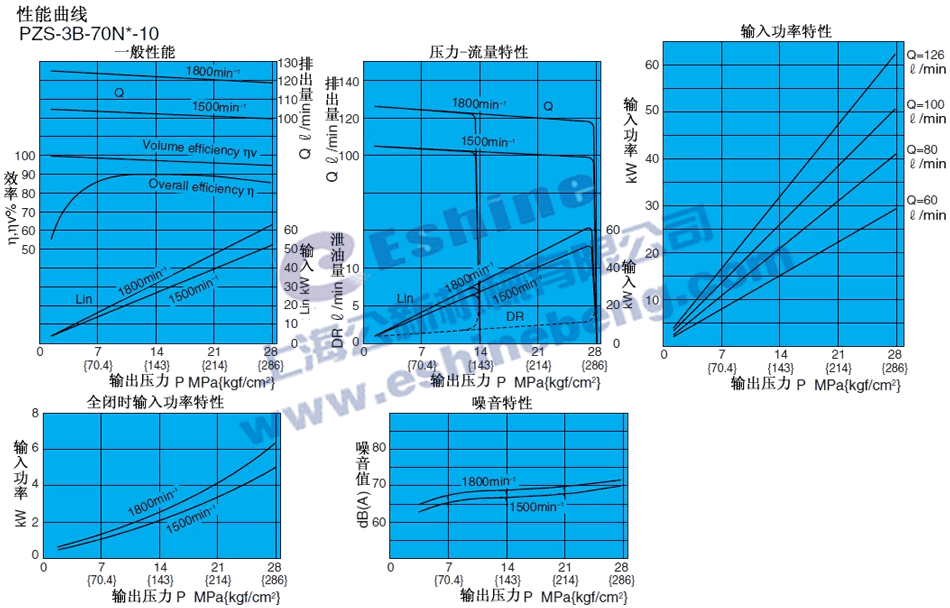

变量柱塞泵PZS-3B-70N*-10性能曲线下载变量柱塞泵PZS-4B-100N*-10性能曲线下载

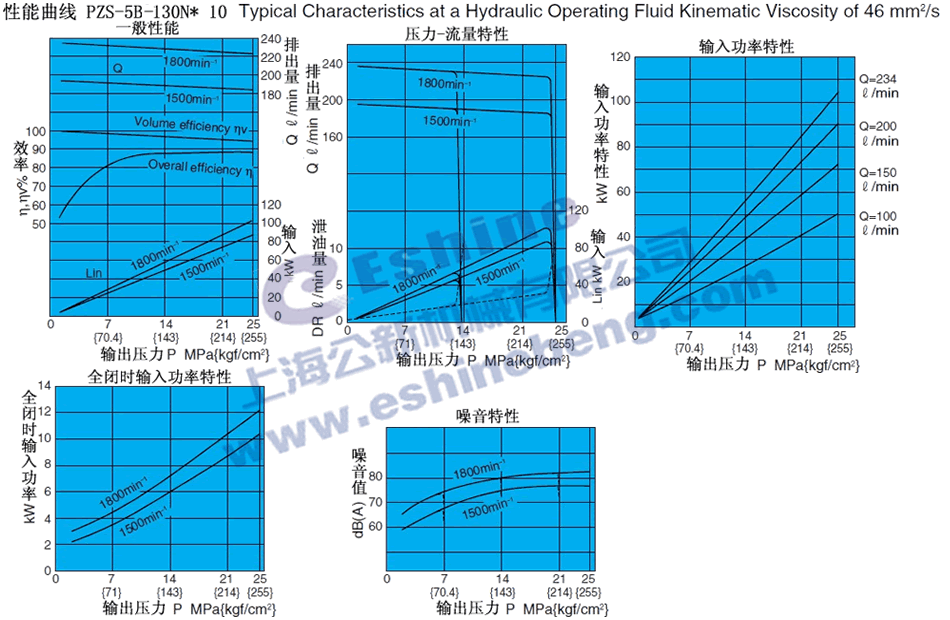

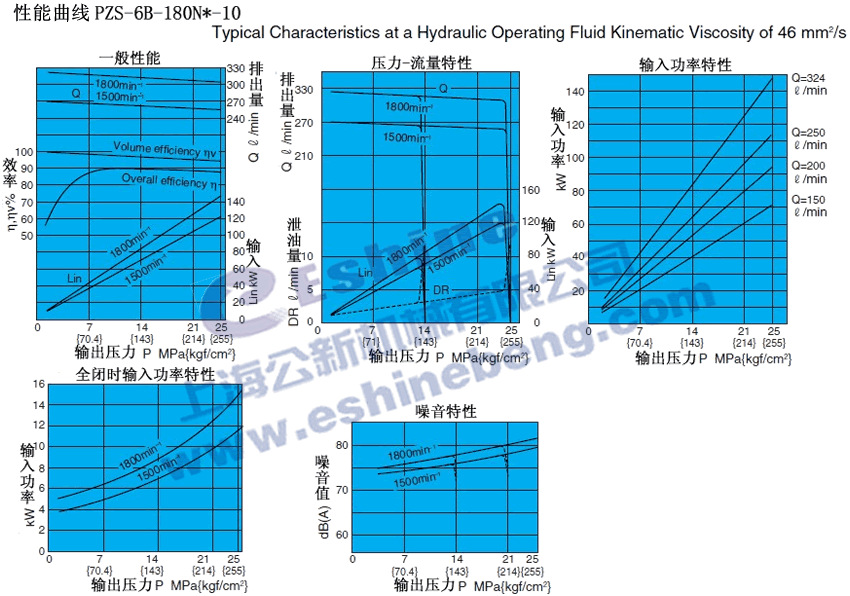

变量柱塞泵PZS-5B-130N*-10性能曲线下载变量柱塞泵PZS-6B-180N*-10性能曲线下载

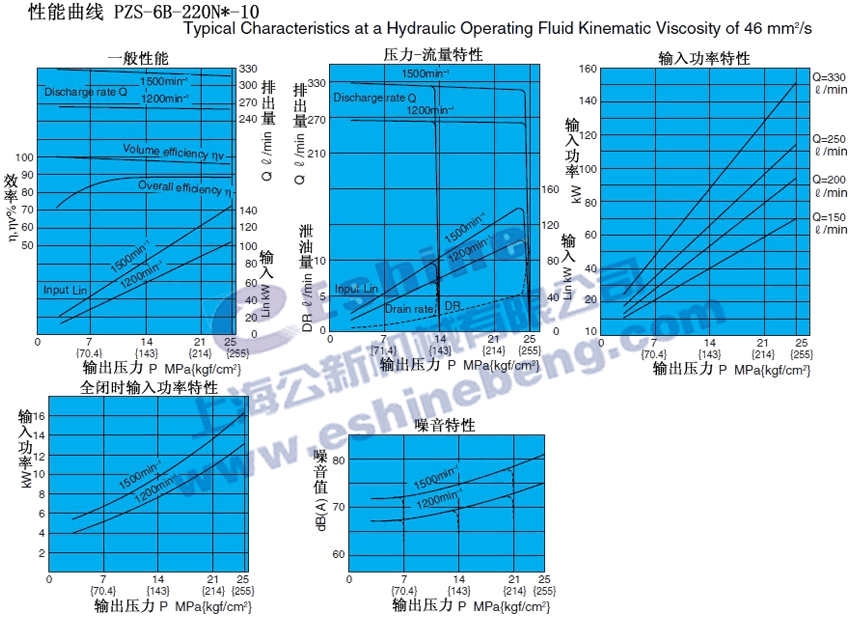

变量柱塞泵PZS-6B-220N*-10性能曲线下载

使用说明:

1、变量柱塞泵PZS高压，高效能。高压最高可达28Mpa，具有获得必要排量的变量特性，具有节能特性。
2、变量柱塞泵PZS静音。采用与PVS系列一样的圆弧形斜盘方式支撑并采用多只柱塞(过去9-11只)与最佳配油盘实现了低噪音。
3、变量柱塞泵PZS可靠性高，寿命长。轴端采用油封解决漏油，可过由球面配油盘组成的最佳油平衡提供动作的稳定性和抗污能力。
