变量柱塞泵A10VSO 28 45 71 100 140 DR DRG DG DFR DFR1 DFLR FHD FE1 DFE1 ED /31 R L- P V P S R A C 12 62 NOO K01 K52

1、变量柱塞泵A10VSO用于液压开式回路的斜盘结构轴向柱塞变量泵，流量正比于驱动转速和排量，并能通过调节斜盘倾角实现无级变量，ISO标准的安装法兰，法兰连接符合SAE米制，有两个壳体泄油孔。
2、变量柱塞泵A10VSO优良的吸入性能，允许连续运行压力可达280bar，低噪声长寿命，驱动轴能承受轴向及径向负载。高的功率重量比广范围的多种控制形式，控制响应时间短，采用通轴结构，可用于多回路系统。
变量柱塞泵A10VSO有如下型号：A10VSO28DR/31R-PPA12NOO,A10VSO45DR/31R-PPA12NOO,A10VSO71DR/31R-PPA12NOO,A10VSO100DR/31R-PPA12NOO,A10VSO140DR/31R-PPA12NOO,A10VSO28DFR/31R-PPA12NOO,A10VSO45DFR/31R-PPA12NOO,A10VSO71DFR/31R-PPA12NOO,A10VSO100DFR/31R-PPA12NOO,A10VSO140DFR/31R-PPA12NOO,A10VSO28DFR1/31R-PPA12NOO,A10VSO45DFR1/31R-PPA12NOO,A10VSO71DFR1/31R-PPA12NOO,A10VSO100DFR1/31R-PPA12NOO,A10VSO140DFR1/31R-PPA12NOO, A10VSO28DFLR/31R-PPA12NOO,A10VSO45DFLR/31R-PPA12NOO,A10VSO71DFLR/31R-PPA12NOO,A10VSO100DFLR/31R-PPA12NOO,A10VSO140DFLR/31R-PPA12NOO等。

变量柱塞泵A10VSO系列型号说明

无代号	A10VS	O	28	DRG	/31	R	-P	28	A	12	NOO
工作液体型号	轴向柱塞元件	运行方式	规格	控制机构	系列	转动方向	密封	轴伸	安装法兰	工作油口	通轴

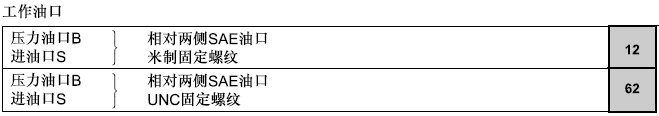

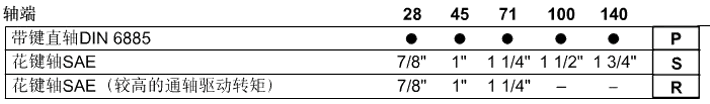

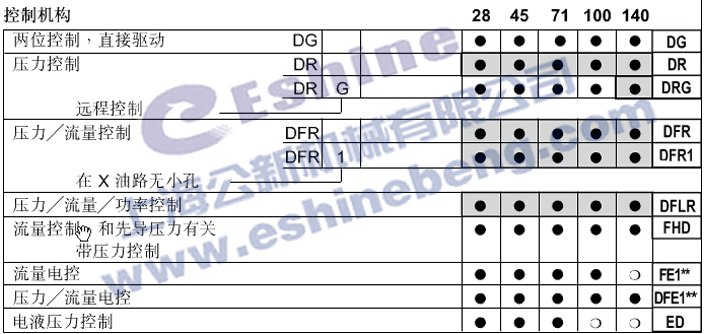

备注1	变量斜盘结构工业级额定压力280bar 峰值压力350bar	泵, 开式回路	排量 Vgmax (cm³) 28,45 71*,100 140	DR:压力控制 DRG:远程控制 DG:两位控制,直接驱动 DFR:压力/流量控制 DFR1:在X油路无小孔 DFLR:流量控制和先导压力有关 FHD:带压力控制 FE1:流量电控 DFE1:压力/流量电控 ED:电液压力控制	31	轴端看 R: 顺时针 L: 逆时针	P: 丁腈橡胶 (轴封环用氟橡胶) V: 氟橡胶	P,S,R	A:ISO2孔 C:SAE2孔	12 62	通轴

备注：1、工作液体型号无代号：(矿物油和HFD)，E：(HFA,HFB,HFC流体)，H：(高速型)。2、*规格71的注意事项：压力油口B包括一个高压组合油口，SAE1 1/4"标准压力范围，3000psi，最高压力可至250bar;SAE 1"标准压力范围：5000psi，最高压力超过250bar。新的应用场合应采用高压油口SAE 1"。3、组合泵订购在两个泵型号间用+连接即第一个泵的型号+第二个泵的型号，例如：A10VSO 100DR/31R-PPA12KB5+A10VSO 71DFR/31R-PSA12NOO。

变量柱塞泵A10VSO规格表

规格		28	45	71	100	140/High-S*
排量	Vgmax cm³	28	45	71	100	140/140
最大转速1)	nomax rpm	3000	2600	2200	2000	1800/2050
当进油口压力Pabs增加及Vg<Vgmax 时的最大转速(转速极限)	nomax rpm	3600	3100	2600	2400	2100/2200
最大流量	qvomax L/min	84	117	156	200	252/287
最大流量	在nE=15000min-1时 L/min	42	68	107	150	210
最大功率(ΔP=280bar)	在nomax时 Pomax KW	39	55	73	93	118/134
最大功率(ΔP=280bar)	在nE=1500min-1时 KW	20	32	50	70	98
在Vgmax时的最大转矩(ΔP=280bar)	Tmax Nm	125	200	316	445	623
在Vgmax时的转矩(ΔP=100bar)	T Nm	54	72	113	159	223
驱动轴上的惯性矩	J Kgm²	0.0017	0.0033	0.0083	0.0167	0.0242
壳体容积	L	0.7	1.0	1.6	2.2	3.0
重量(无油时)	M Kg	51	12	33	45	60
驱动轴上最大轴向力	Faxmax N	1000	1500	2400	4000	4800
驱动轴上允许最大径向力2)	Fqmax N	1200	1500	1900	2300	2800

备注：1、*=高速类型。2、上述资料在S口进口压力为1bar时有效，如排量减少或进口压力增加，则转速可增加。3、如径向力更大请向我们咨询。

外形图片:

使用说明:

1、变量柱塞泵A10VSO用于液压开式回路的斜盘结构轴向柱塞变量泵，流量正比于驱动转速和排量，并能通过调节斜盘倾角实现无级变量，ISO标准的安装法兰，法兰连接符合SAE米制，有两个壳体泄油孔。
2、变量柱塞泵A10VSO优良的吸入性能，允许连续运行压力可达280bar，低噪声长寿命，驱动轴能承受轴向及径向负载。高的功率重量比广范围的多种控制形式，控制响应时间短，采用通轴结构，可用于多回路系统。

备注：

变量柱塞泵A10VSO-变量柱塞泵-公新液压泵网生产销售各类变量柱塞泵A10VSO

变量柱塞泵A10VSO

首页 > 液压柱塞泵 > 变量柱塞泵 > 变量柱塞泵A10VSO

变量柱塞泵A10VSO系列型号说明

变量柱塞泵A10VSO规格表

变量柱塞泵A10VSO油液的选用

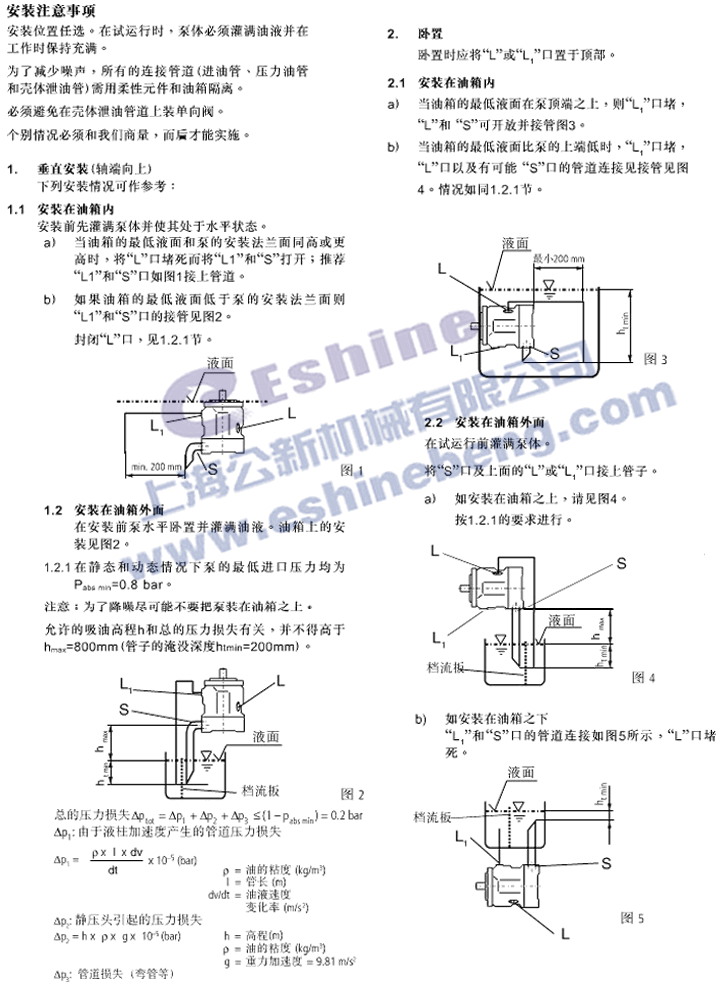

变量柱塞泵A10VSO系列安装注意事项

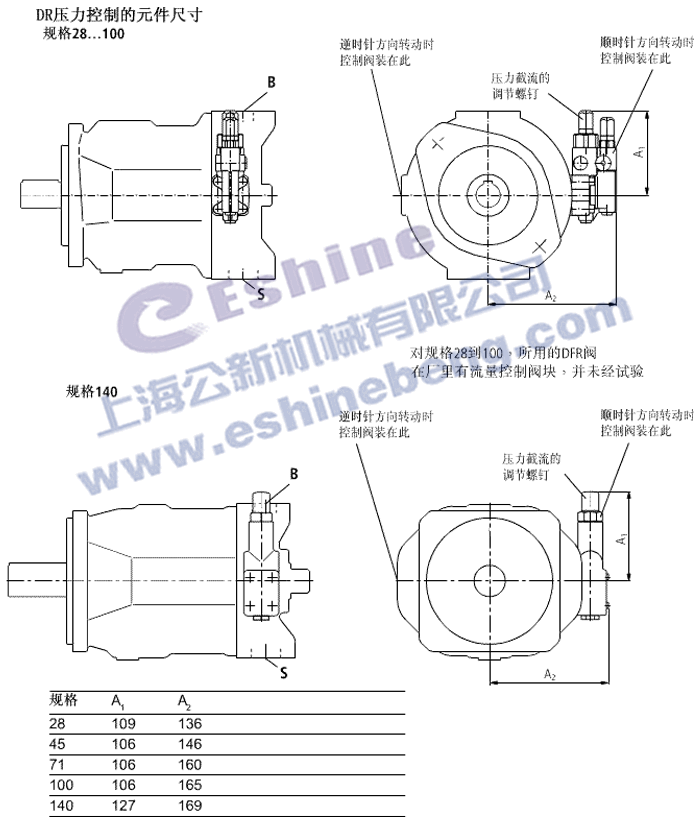

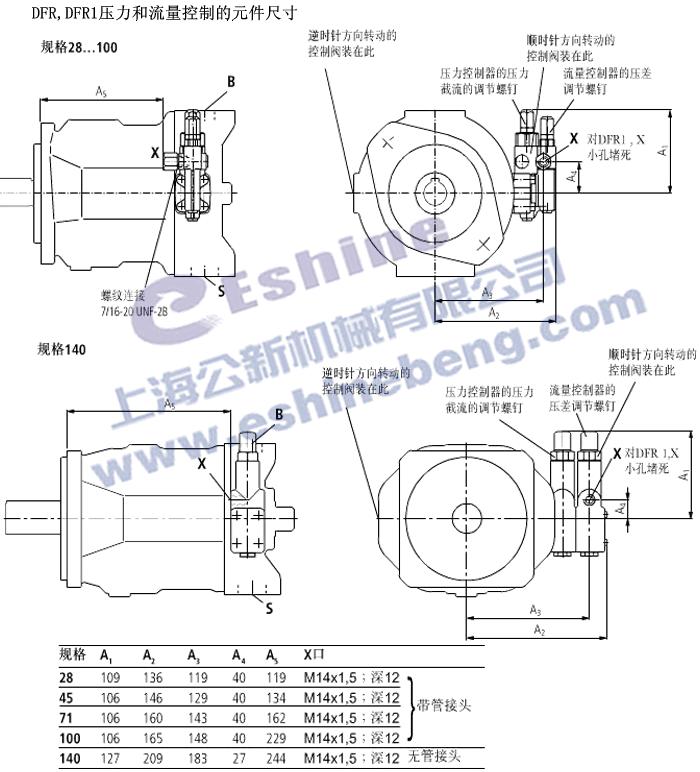

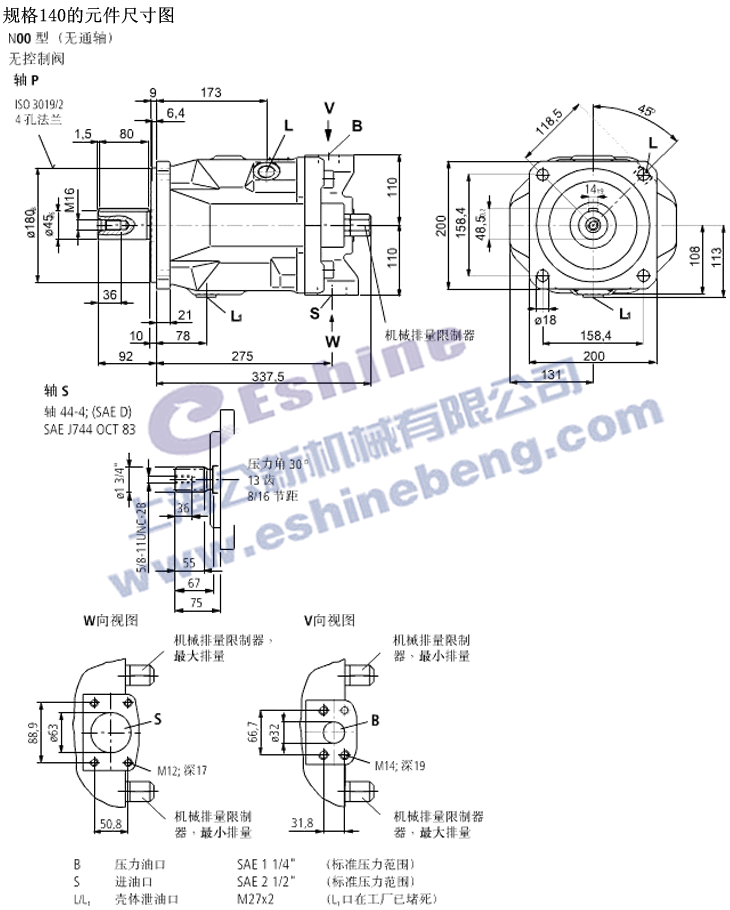

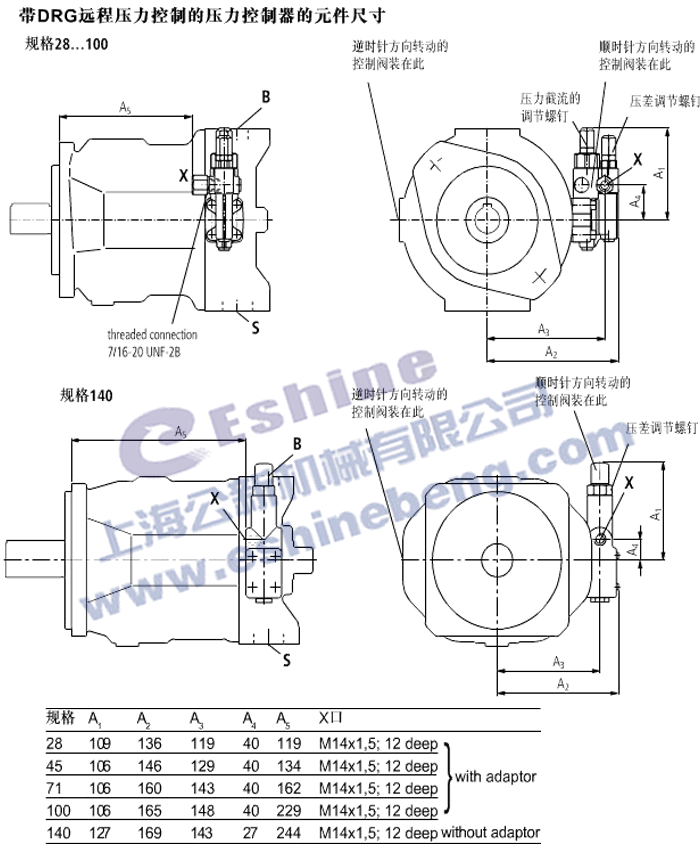

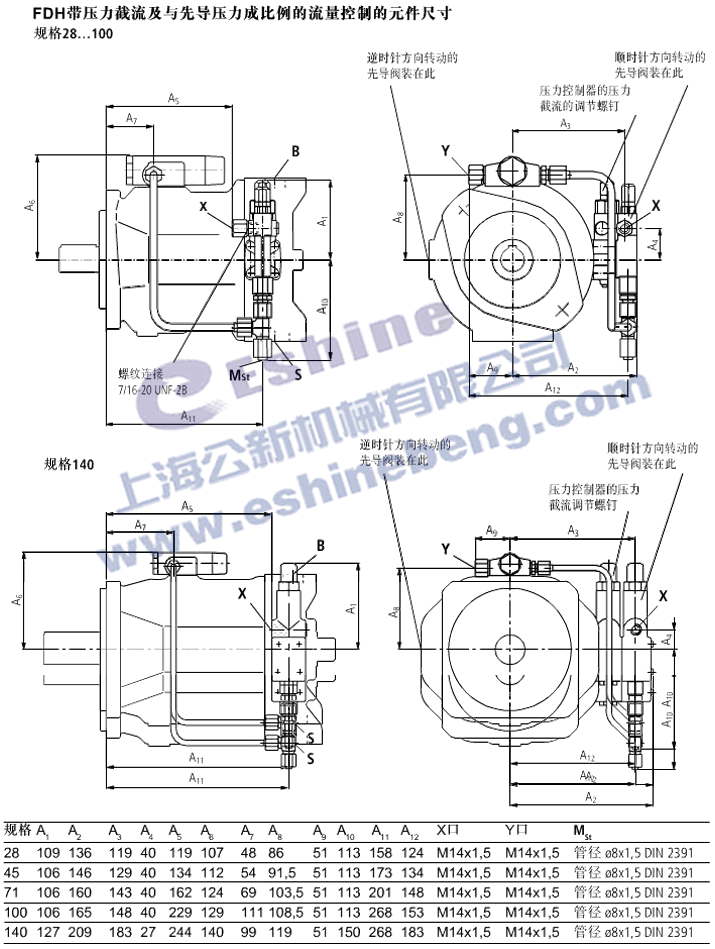

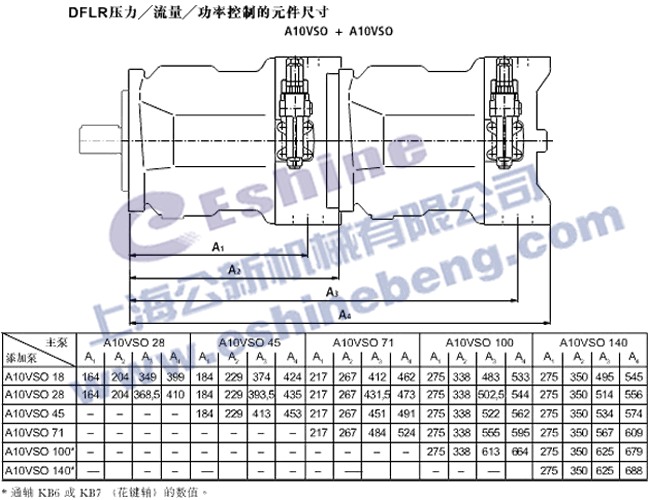

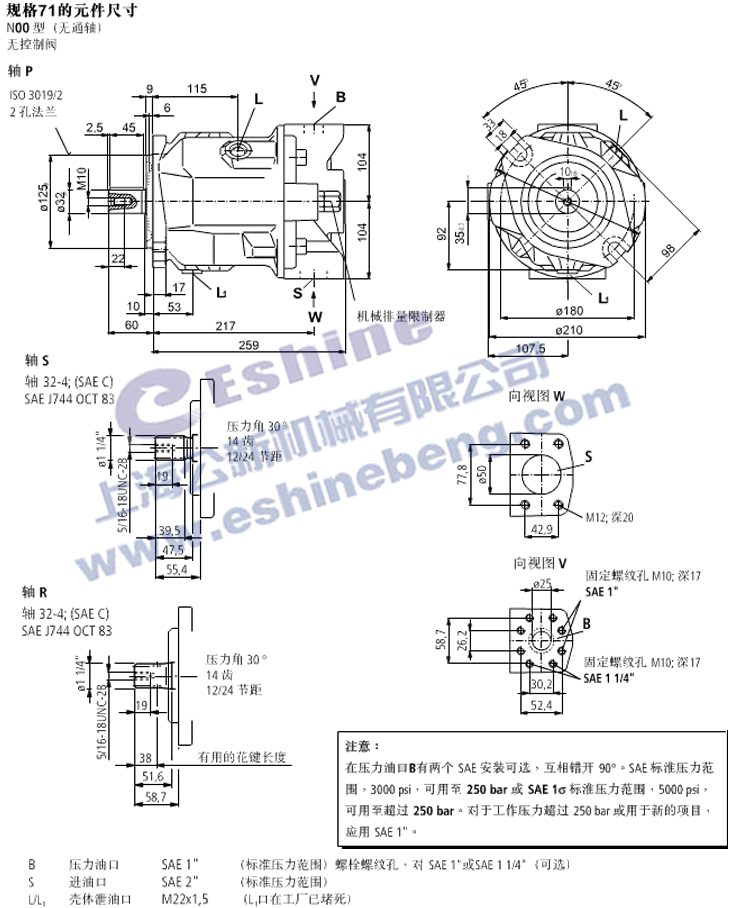

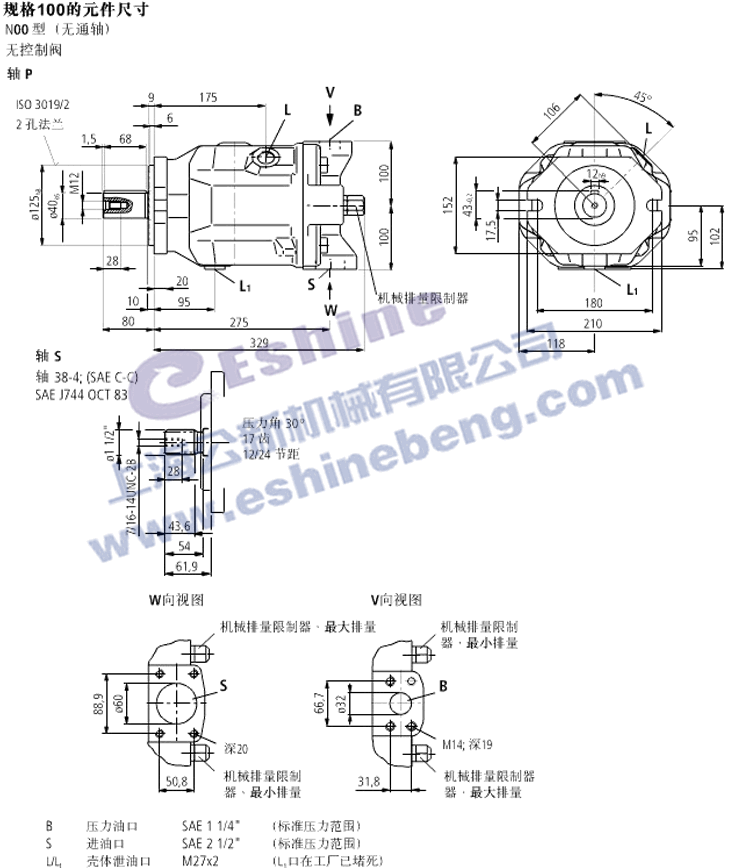

变量柱塞泵A10VSO系列尺寸图

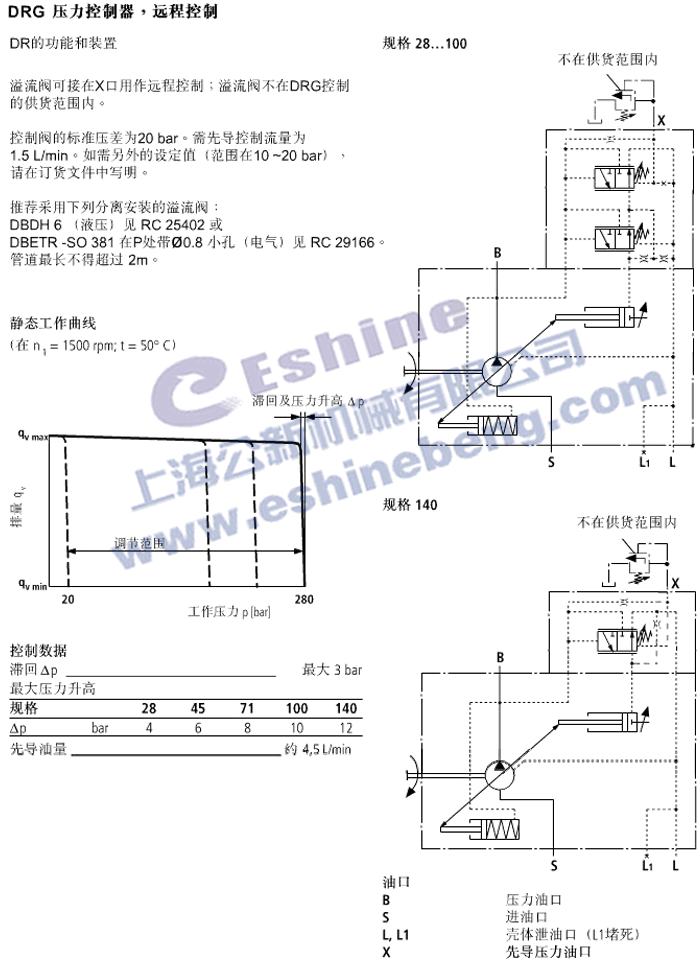

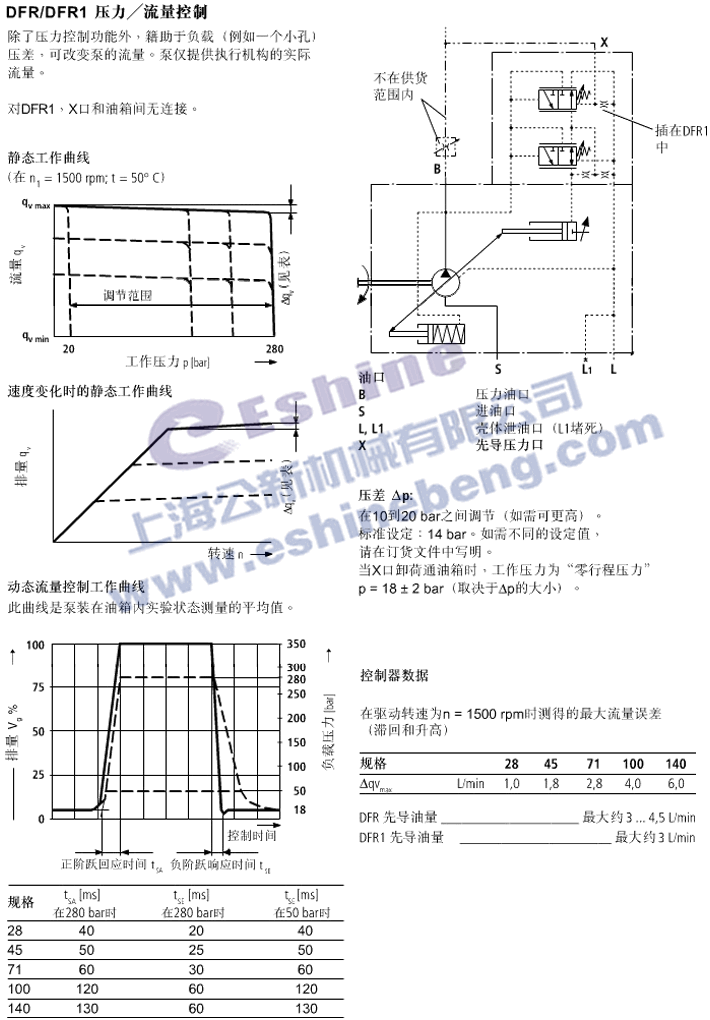

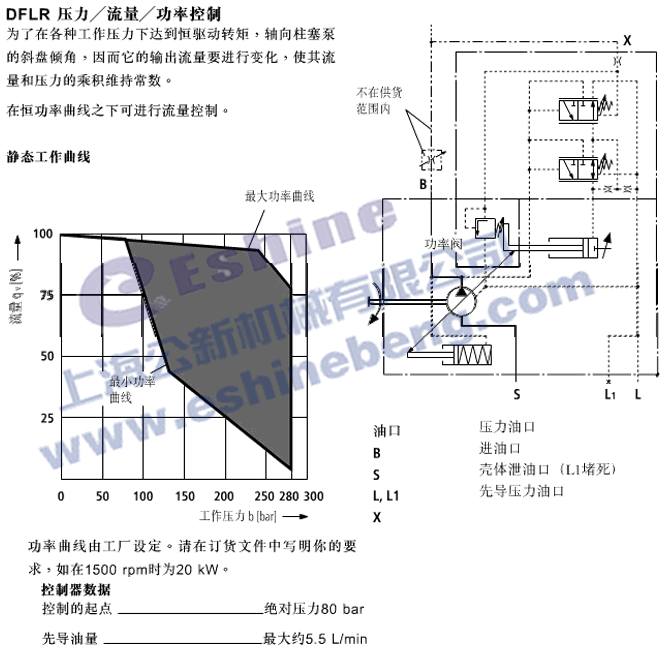

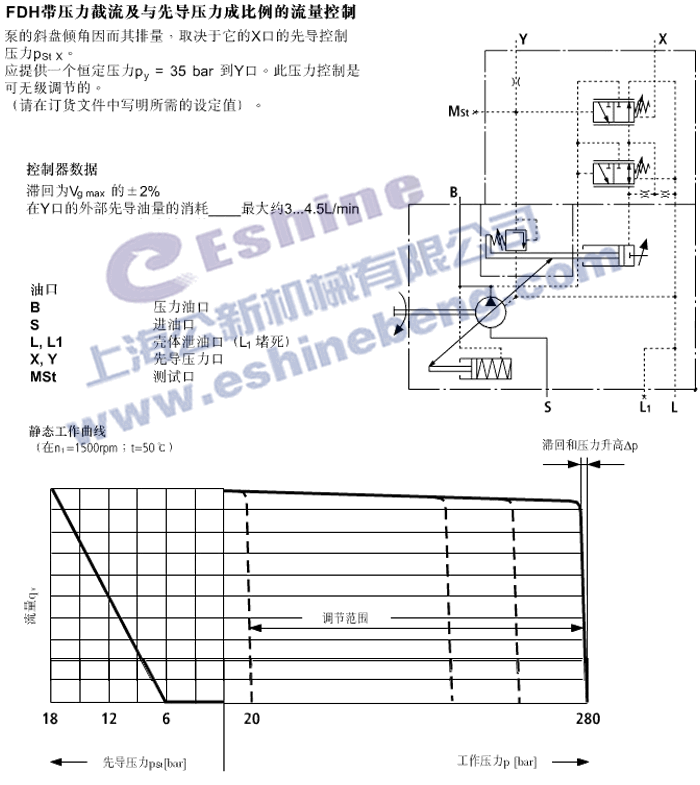

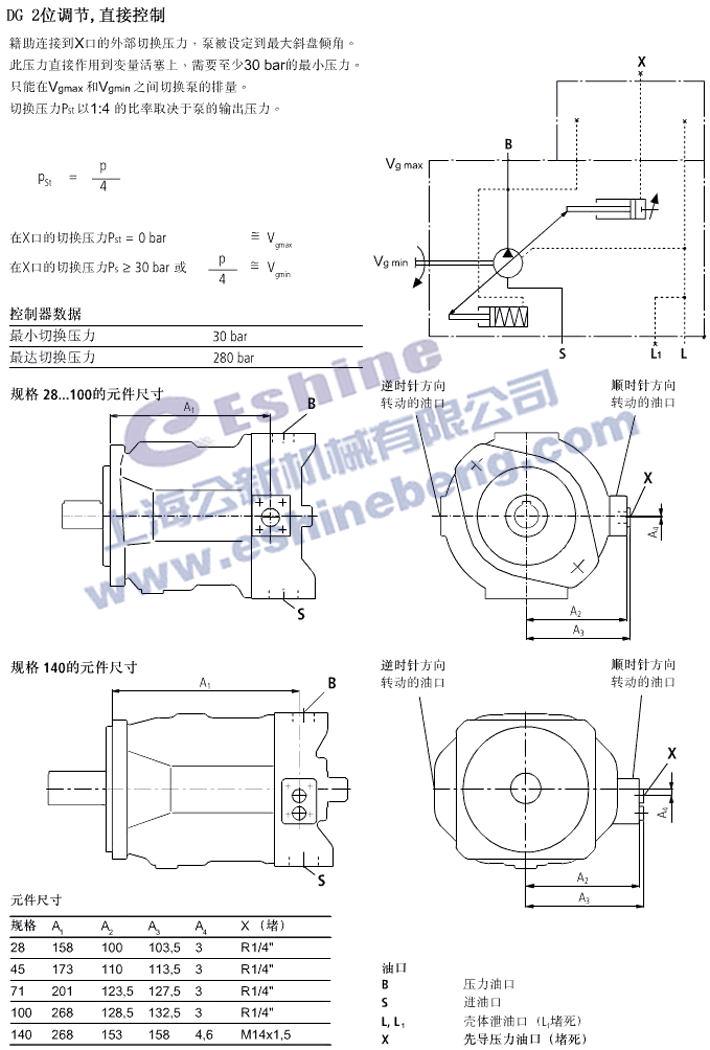

变量柱塞泵A10VSO控制图

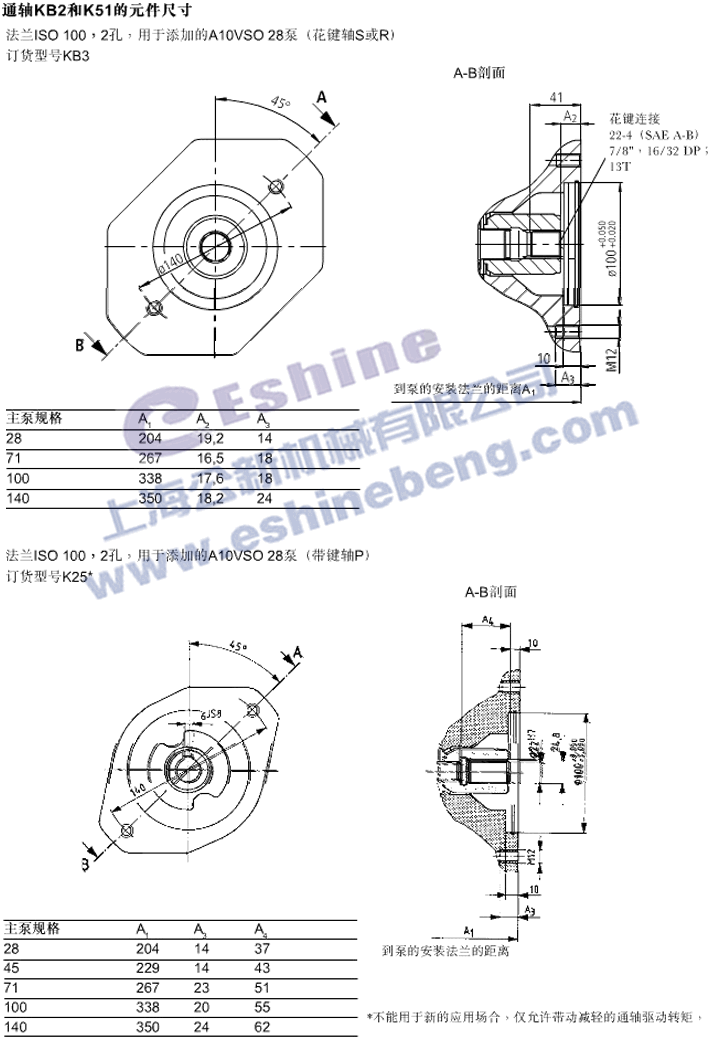

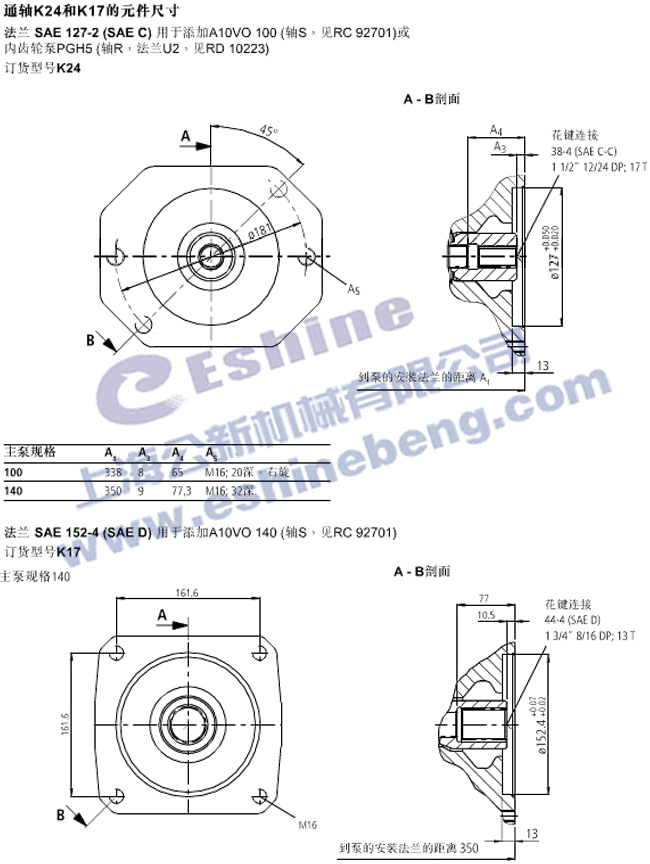

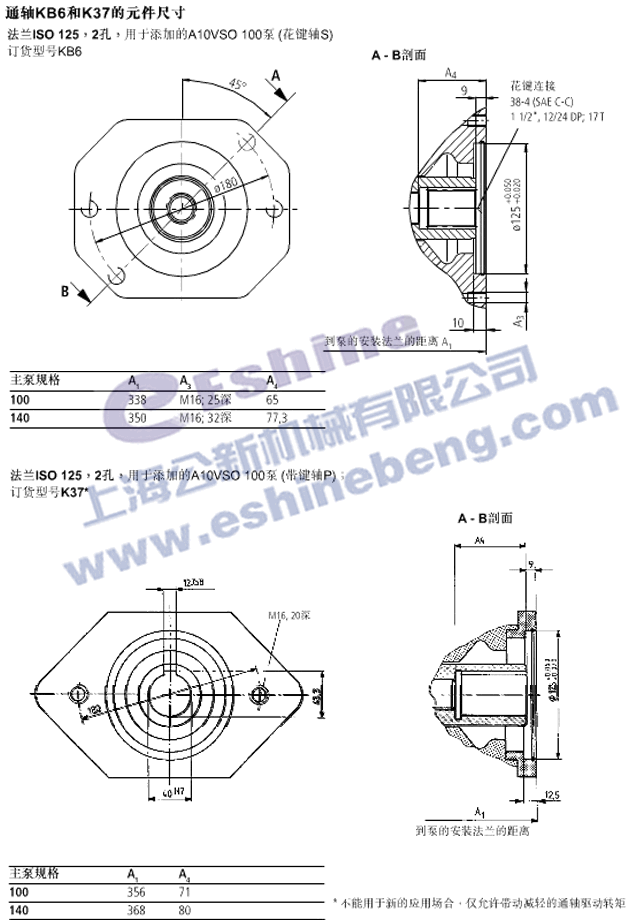

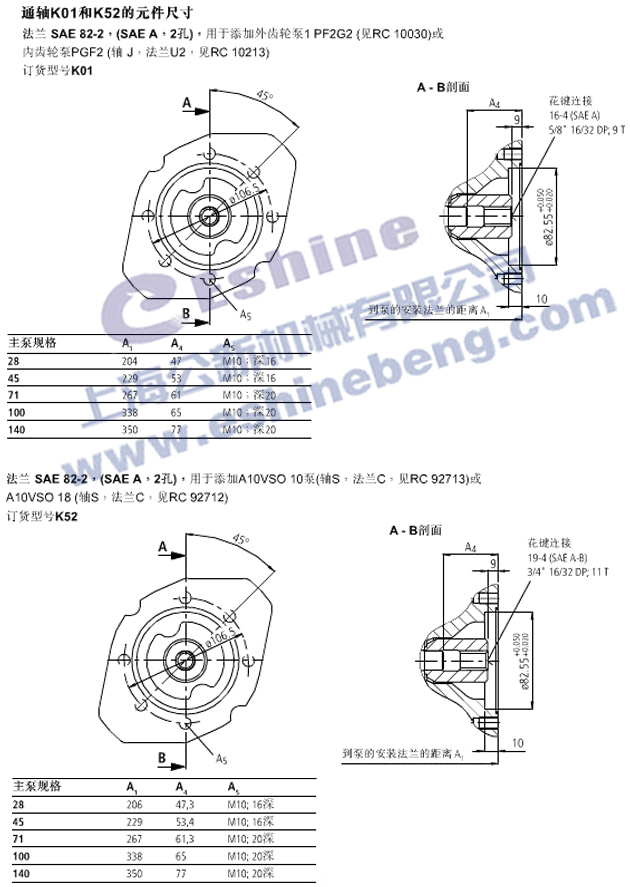

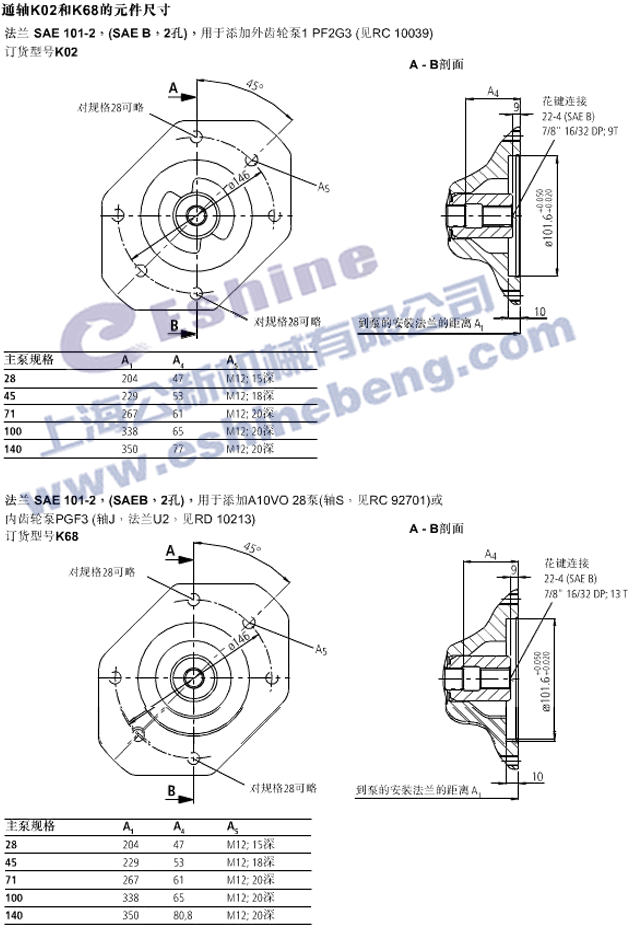

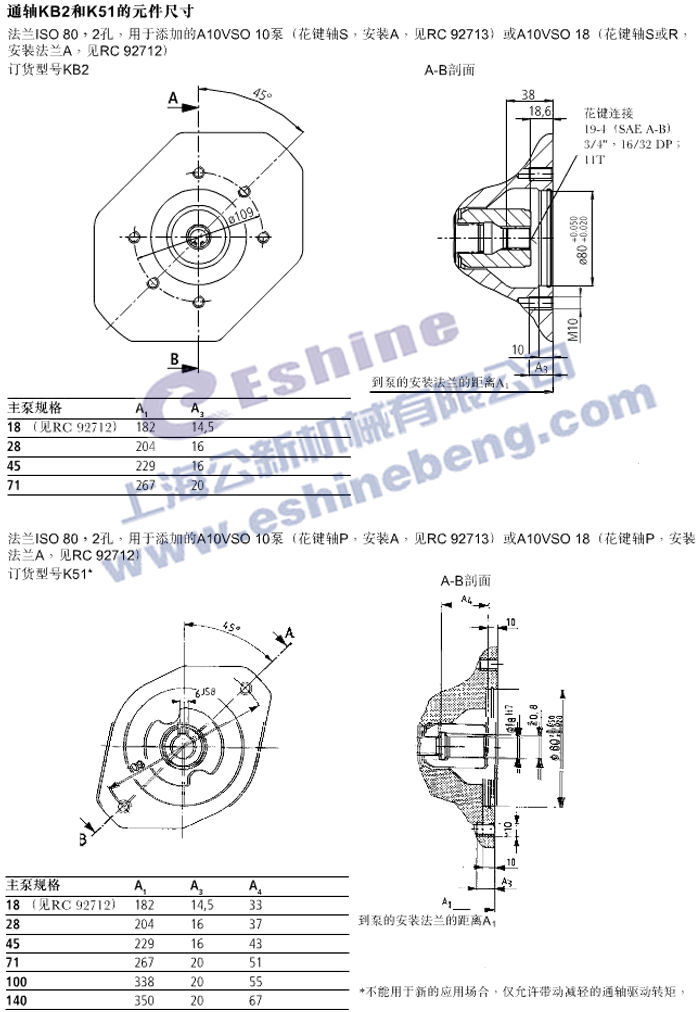

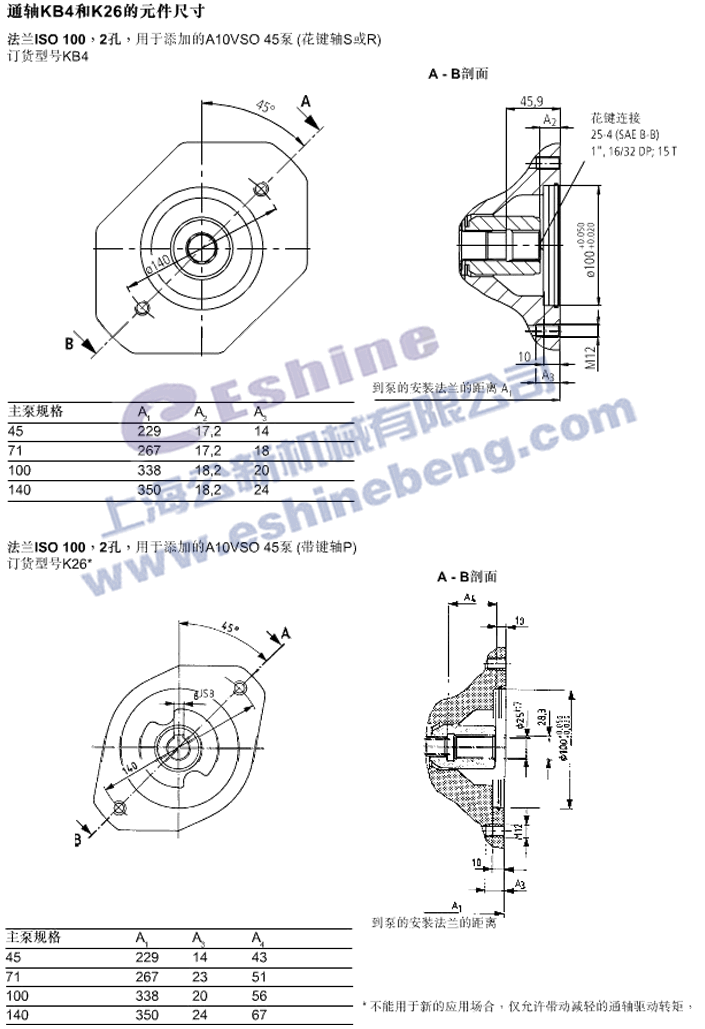

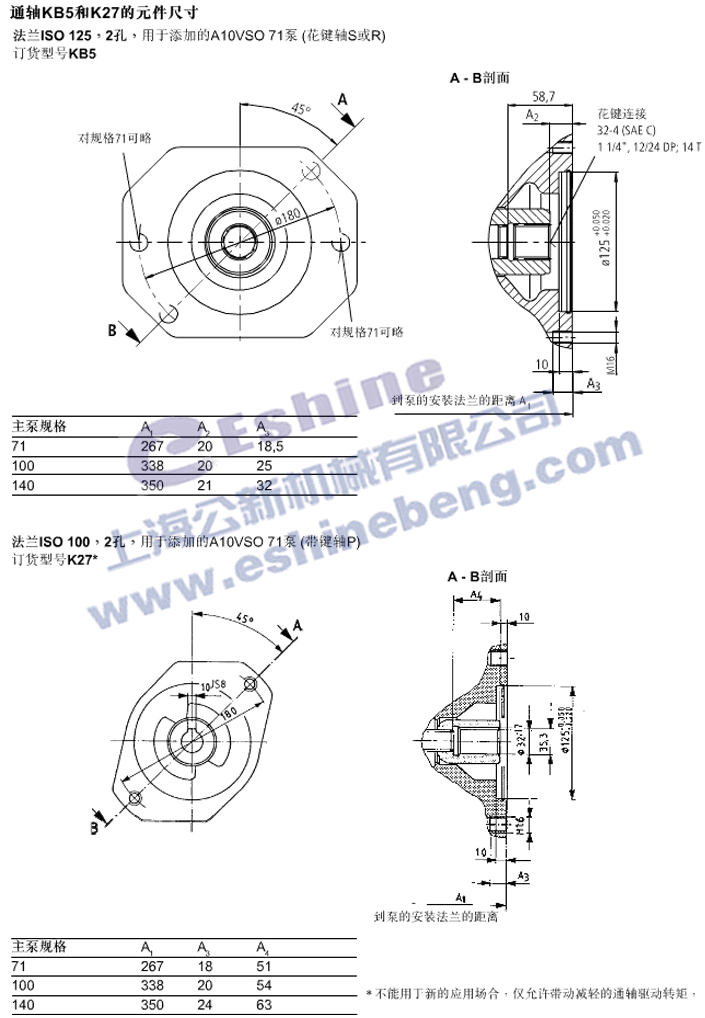

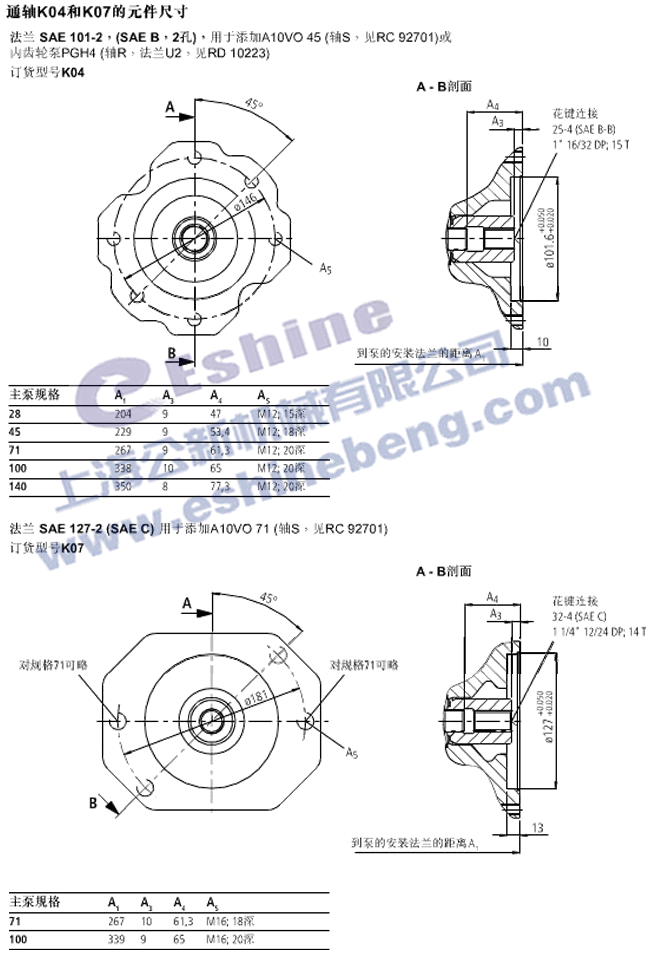

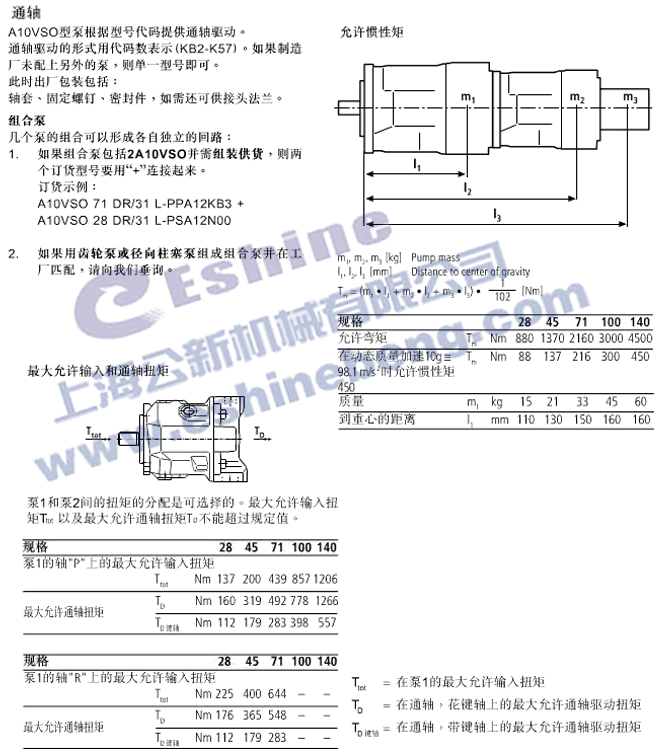

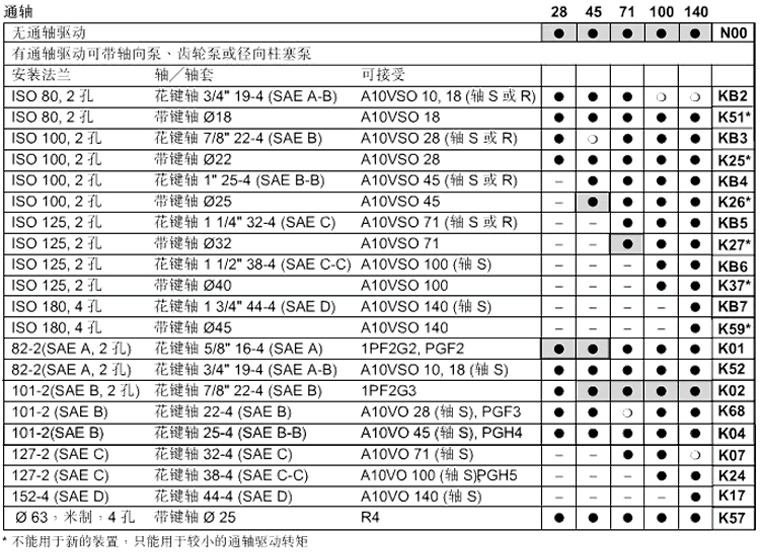

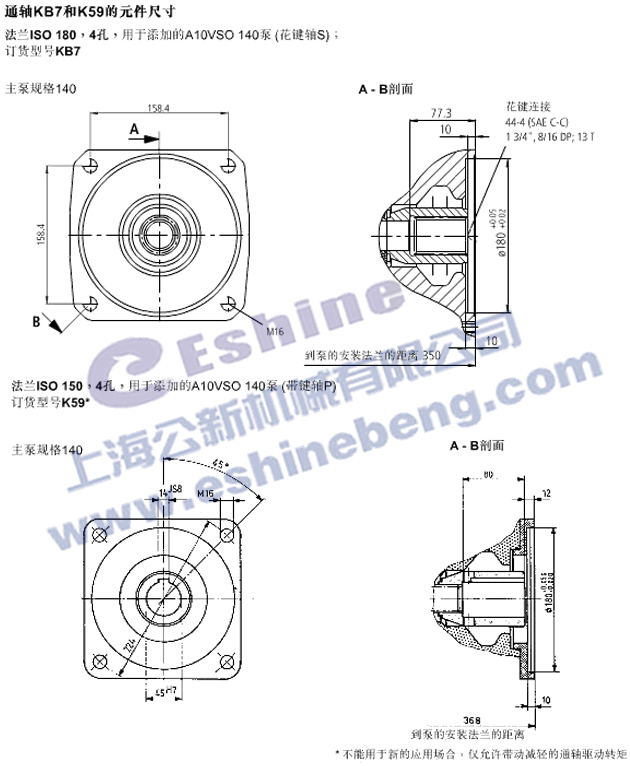

变量柱塞泵A10VSO系列通轴尺寸

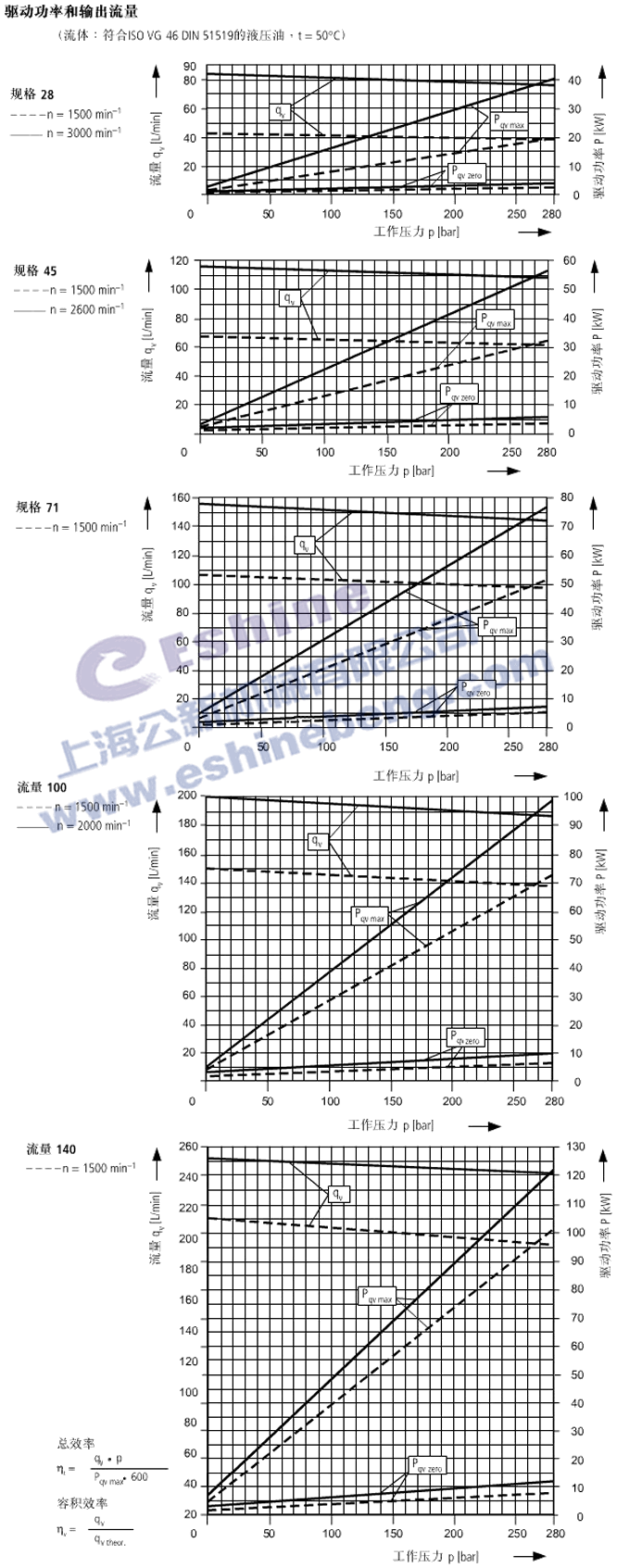

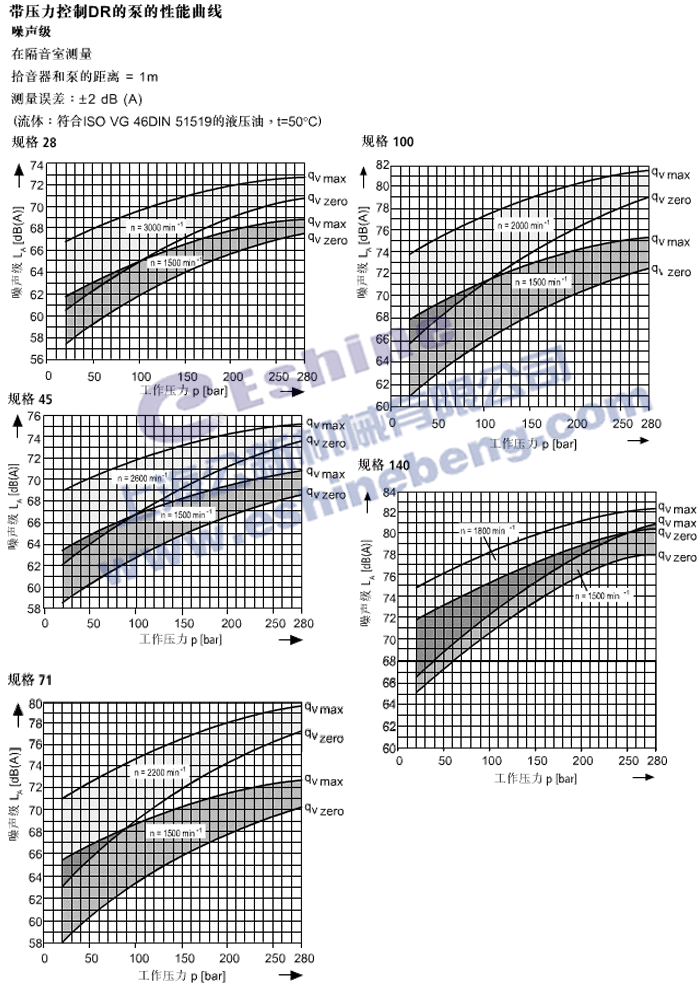

变量柱塞泵A10VSO性能曲线
