中高压双联变量叶片泵VP5FD

中高压双联变量叶片泵VP5FD型号说明

VP5FD

-A

5

-A

5

-50

S

机壳号

轴端泵

盖端泵

设计号

主轴 编号

吐出量规格(在3.5bar,1800r/min)

压力调整范围

吐出量规格(在3.5bar,1800r/min)

压力调整范围

VP5FD 法兰型式

记号

吐出量ℓ/min

(几何排量)(cm³/rev)

记号

调整范围(bar)

记号

吐出量ℓ/min

(几何排量)(cm³/rev)

记号

调整范围(bar)

50

无标记： 半圆键心轴 S： 花键心轴

A

30

(16)

2

15∼35

A

30

(16)

2

15∼35

★B

40

(22)

3

20∼70

★B

40

(22)

3

20∼70

★型号(40L/min) 最高使用压力为 70bar 出厂时吐出量设定 Qmax

4

50∼105

★型号(40L/min) 最高使用压力为 70bar 出厂时吐出量设定 Qmax.

4

50∼105

5

70∼140

5

70∼140

出厂时压力 设定 Pmin.

出厂时压力 设定Pmin.

中高压双联变量叶片泵VP5FD规格表

型号	压力调整范围(bar)	转速(r/min)	重量(kg)
VP5FD-**-**-50*	2：15∼35   3：20∼70 4：50∼105   5：70∼140	最低转速：800 最高转速：1800	27

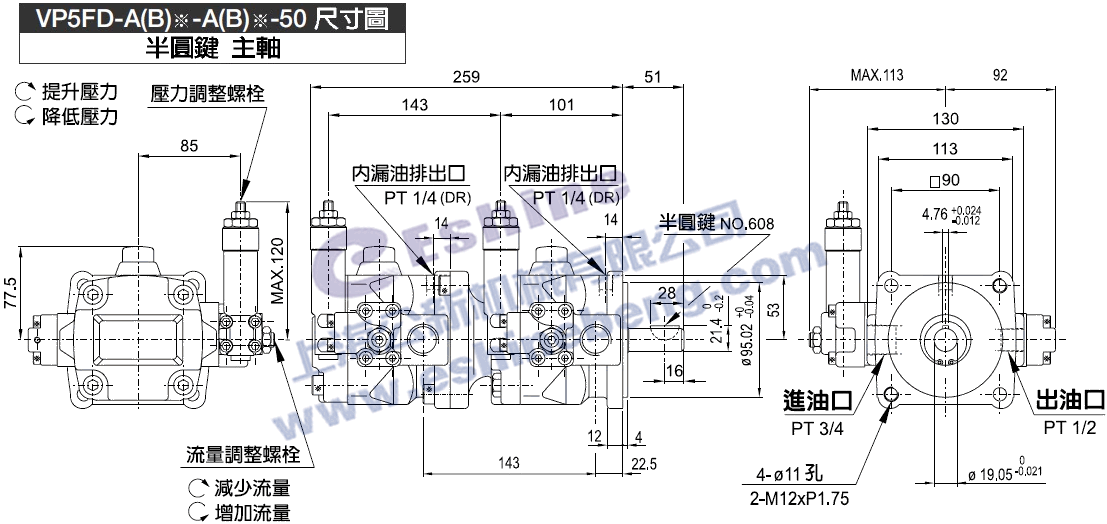

中高压双联变量叶片泵VP5FD尺寸图

中高压双联变量叶片泵VP5FD-A(B)*-A(B)*-50尺寸图下载 中高压双联变量叶片泵VP5FD-A(B)*-A(B)*-50S尺寸图下载

1、中高压双联变量叶片泵VP5FD转动方向：从泵轴视之，均为右转(顺时针方向)。
2、中高压双联变量叶片泵VP5FD(P-Q)特性：以(定排量型)为标准。
3、中高压双联变量叶片泵VP5FD液压油：70kg/cm²以下，使用40℃时粘度30-50cSt(ISO VG32)之液压油。71kg/cm²以上，使用40℃时粘度50-70cSt(ISO VG68)之液压油。
4、中高压双联变量叶片泵VP5FD泵浦壳排油：排油管务必直接配至油箱之油面下，而配管所产生之背压，请维持在0.3kg/cm²以下。
5、中高压双联变量叶片泵VP5FD使用油温：连续运转之温度为15～60℃。
6、中高压双联变量叶片泵VP5FD轴心配合：泵轴与马达之偏心误差为0.05mm，角度误差为1°。
7、中高压双联变量叶片泵VP5FD吸油条件：吸油口之压力为-0.3kg/cm²～+0.3kg/cm²。
8、中高压双联变量叶片泵VP5FD吐出量调整：调整吐出量时，先放松固定螺帽，在旋转调整螺丝，右转减少吐出量，而左侧则增加，调整完毕，请上螺丝。
9、中高压双联变量叶片泵VP5FD压力调整：右转压力调整螺丝，使输出压力降低，而左转则增高。
10、中高压双联变量叶片泵VP5FD出厂时标准品之P-Q设定值：吐出量调整=型录所示之最大流量。压力调整=压力调整范围最小值。
11、中高压双联变量叶片泵VP5FD滑动螺栓：此螺丝在原厂组合调整时已正确设定，请勿调动。
12、中高压双联变量叶片泵VP5FD新机运转：新机开始运转时，应于无负载状况下，反复启动电动马达，以排除泵内和吸入管中之空气，于确认油泵可排油时，为确保排除系统内之空气，最好继续无负载运转10分钟。
