中高压变量叶片泵VD2~VK2

中高压变量叶片泵VD2∼VK2型号说明

VD2	-30	F	A4
系列号码	排量 mℓ/rev	安装方式	压力调整范围
变量叶片泵	参照规格表	F：法兰式 L：脚座式	参照规格表

中高压变量叶片泵VD2∼VK2规格表

型 号	最高使用 压力Mpa	排量 mℓ/rev	无负荷流量(ℓ/min)		压力调节范围Mpa	转速 r/min		重量 (kg)
			1500rpm	1800rpm		最低	最高	法兰型	脚座型
VD2-20F-A*	14.0	11.1	16.6	20	A2：2∼7 A3：5∼10.5 A4：7∼14.0	800	1800	10	13
VD2-25F-A*		13.9	20.8	25				10	13
VD2-30F-A*		16.7	25	30				10	13
VE2-40F-A*	10.5	22.2	33.3	40				10	13
VF2-54F-A*	14.0	30	45	54				25	28
VK2-70F-A*	10.5	38.9	58.3	70				25	28
VK2-86F-A*	7.0	47.8	71.7	86				25	28

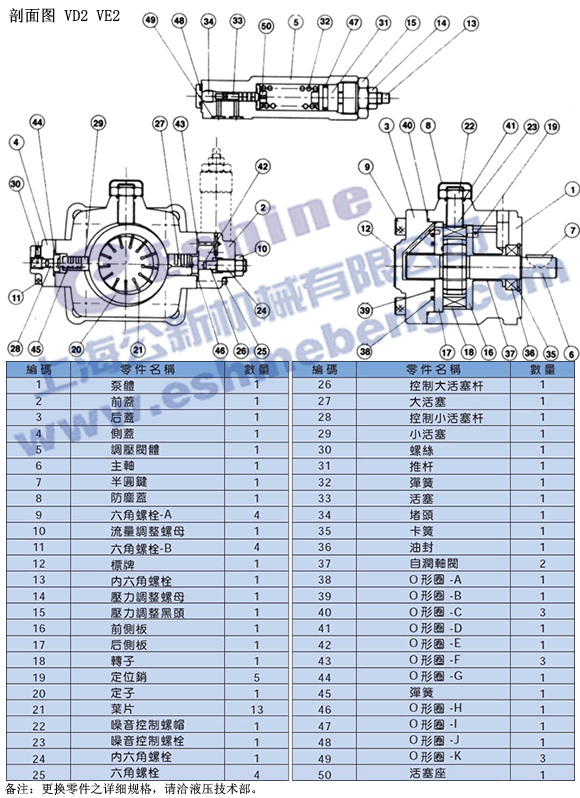

中高压变量叶片泵VD2 VE2剖面图

中高压变量柱塞泵VD2 VE2剖面图下载

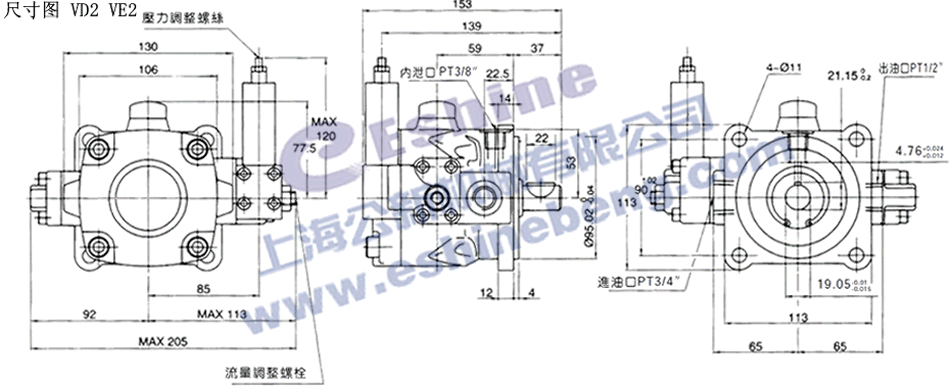

中高压变量叶片泵VD2∼VK2尺寸图

中高压变量叶片泵VD2 VE2尺寸图下载 中高压变量叶片泵VF2 VK2尺寸图下载

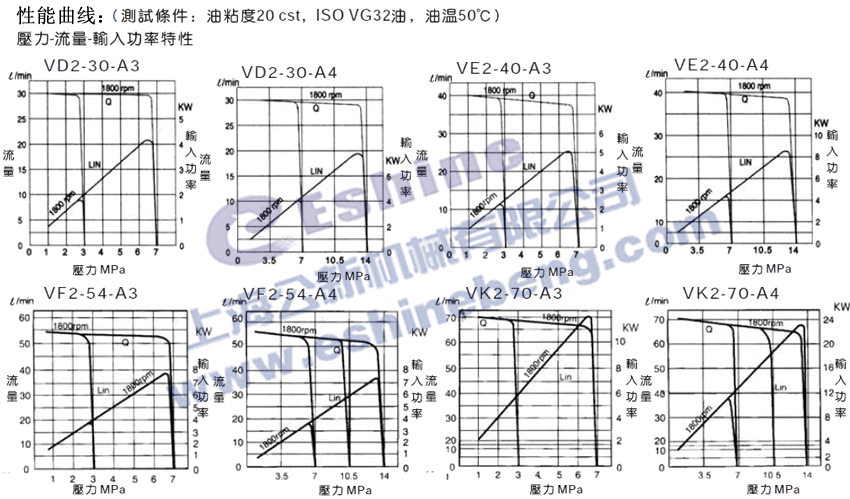

中高压变量叶片泵VD2∼VK2性能曲线

中高压变量叶片泵VD2∼VK2性能曲线下载

1、中高压变量叶片泵VD2∼VK2转动方向：顺时针方向(从轴端看)为标准品、仅有此转向。
2、中高压变量叶片泵VD2∼VK2回转方向的确认可由瞬间起动电机来检查。
3、中高压变量叶片泵VD2∼VK2液压油：7MPa以下，使用40℃时粘度20～50cSt(ISOVG32)的液压油。7MPa以上，使用40℃时粘度30～68 cSt(ISOVG46，VG68) 的液压油。
4、中高压变量叶片泵VD2∼VK2泄油管压力：泄油管一定要直接插到油箱的油面下，而配管所产生的背压，请维持在0.03MPa以下。
5、中高压变量叶片泵VD2∼VK2工作油温：连续运转的温度为15～60℃。
6、中高压变量叶片泵VD2∼VK2轴心配合：泵轴与马达之偏心误差为0.05mm，角度误差为1°。
7、中高压变量叶片泵VD2∼VK2吸油压力：吸油口的压力为-0.03MPa～0.03MPa。
8、中高压变量叶片泵VD2∼VK2排量调整：排量调整时，先放松调节螺帽，再旋转调整螺栓，右转减少流量，而左转则增加，调整完毕，请上紧螺帽。
9、中高压变量叶片泵VD2∼VK2压力调整：左转(逆时针方向)压力调整螺栓，使输出压力降低，右转(顺时针方向)则升高，调整完毕，请上紧螺帽。
10、中高压变量叶片泵VD2∼VK2新机运转：新机开始运转时，应在无压力的状态下反复起动电机马达，以排出吸油管中的空气，为确保系统内的空气排除，可在无负载的状态下连续运转10分钟。
