双联低压变量叶片泵VDR 13系列

双联低压变量叶片泵VDR 13系列型号说明

VDR	-1	1	A	-1	A	1	-1	A	2	-13
系列号码	前泵 尺寸	后泵 尺寸	安装方式	头侧油 环尺寸	头侧流 量特性	头侧压力 调节范围	轴侧油 环尺寸	轴侧流量特性	轴侧压力 调节范围	设计号
低压双联变量 叶片泵VDR	1	1	A：脚座型 B：法兰型	1	定量排出型	1：1∼2MPa 2：1.5∼3.5MPa 3：3∼5MPa	1	定量排出型	1：1∼2MPa 2：1.5∼3.5MPa 3：3∼5MPa	13

双联低压变量叶片泵VDR 13系列规格表

型 号	头侧		轴侧		头侧	轴侧	转速min−¹		重量kg
	排量l/min	压力调整 范围Mpa	排量l/min	压力调整 范围Mpa	最高瞬间 压力Mpa		最低	最高
VDR-11A(B)-1A1-1A1-13	25	1∼2	25	1∼2	14		800	1800	A：13.6 B：13.9
VDR-11A(B)-1A1-1A2-13				1.5∼3.5
VDR-11A(B)-1A1-1A3-13			20	3∼5
VDR-11A(B)-1A2-1A2-13		1.5∼3.5	25	1.5∼3.5	14		800	1800
			20	3∼5
VDR-11A(B)-1A3-1A3-13	20	3∼5	20	3∼5	14		800	1800

备注：1、双联泵头侧和轴侧的泵排量一致。2、双联泵头侧与轴侧压力可以是不同的压力调整范围。3、详情况请咨询公新液压技术部。

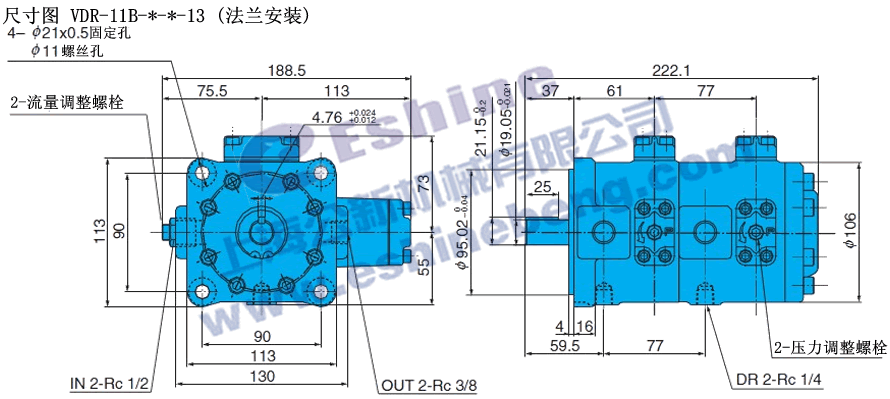

双联低压变量叶片泵VDR 13系列尺寸图

双联低压变量叶片泵VDR-11A-*-13尺寸图下载 双联低压变量叶片泵VDR-11B-*-*-13尺寸图下载

1、双联低压变量叶片泵VDR独特的偏芯油环可随压力上升而自动转移到中心使排出量为最小。
2、双联低压变量叶片泵VDR内装高精度压力补偿机构。
3、双联低压变量叶片泵VDR与压力成比例的输入可以防止油温上升。
4、双联低压变量叶片泵VDR省去回路中的溢流阀与卸荷阀，节能、经济。
5、双联低压变量叶片泵VDR低噪音，耐用。
