双联变量叶片泵VDC- 1 2 1 2 3 A B 1 2 A 3 5 1 2 A 3 5 20

1、双联变量叶片泵VDC独特的压力控制机制和压力平衡结构，独立的油环3点支撑方式有效的提高了高压运行性能。
2、双联变量叶片泵VDC多种防震和消除噪音的设计，使运行平衡，噪音低。
3、双联变量叶片泵VDC通过压力补偿器形式压力控制结构可以达到高压性能，高稳定的排出量。
4、双联变量叶片泵VDC新型的挡块机构提高油环变位的精度。
5、双联变量叶片泵VDC维护操作简单。
双联变量叶片泵VDC有如下型号：VDC-11A-2A3-2A3-20,VDC-11A-2A3-1A5-20,VDC-12A-2A3-2A3-20,VDC-12A-2A3-1A5-2,VDC-12A-1A5-2A3-20,VDC-12A-1A5-1A5-20,VDC-22A-2A3-2A3-20,VDC-22A-2A3-1A5-20,VDC-13A-2A3-1A3-20,VDC-13A-2A3-1A5-20,VDC-13A-1A5-1A3-20,VDC-13A-1A5-1A5-20,VDC-11B-2A3-2A3-20,VDC-11B-2A3-1A5-20,VDC-12B-2A3-2A3-20,VDC-12B-2A3-1A5-2,VDC-12B-1A5-2A3-20,VDC-12B-1A5-1A5-20,VDC-22B-2A3-2A3-20,VDC-22B-2A3-1A5-20,VDC-13B-2A3-1A3-20,VDC-13B-2A3-1A5-20,VDC-13B-1A5-1A3-20,VDC-13B-1A5-1A5-20。

双联变量叶片泵VDC型号说明

VDC	-1	2	A	-1	A	5	-2	A	3	-20
系列号码	头侧泵尺寸	轴侧泵尺寸	安装方式	头侧油环尺寸	头侧流量特性	头侧压力调节范围	轴侧油环尺寸	轴侧流量特性	轴侧压力调节范围	设计号
双联变量叶片泵	1,2	1,2,3	A：脚座型 B：法兰型	1,2	A：定量排出型	3,5	1,2	A：定量排出型	3：2∼7MPa 5：7∼14MPa	20

双联变量叶片泵VDC规格表

型号	头侧泵			轴侧泵			最高瞬间压力Mpa	转速min−¹		重量 kg
	排量l/min		压力调整范围Mpa	排量l/min		压力调整范围Mpa
脚座安装类型 (法兰安装型)	1800min−¹	1500min−¹		1800min−¹	1500min−¹			最低	最高
VDC-11A(B)-2A3-2A3-20	40	33	2∼7	40	33	2∼7	14	800	1800	A型27 B型20
VDC-11A(B)-2A3-1A5-20				30	25	7∼14
VDC-12A(B)-2A3-2A3-20	40	33	2∼7	70	58	2∼7	21	800	1800	A型42 B型36
VDC-12A(B)-2A3-1A5-20				54	45	7∼14
VDC-12A(B)-1A5-2A3-20	30	25	7∼14	70	58	2∼7	14
VDC-12A(B)-1A5-1A5-20				54	45	7∼14
VDC-22A(B)-2A3-2A3-20	70	58	2∼7	70	58	2∼7	14	800	1800	A型62 B型50
VDC-22A(B)-2A3-1A5-20				54	45	7∼14
VDC-13A(B)-2A3-1A3-20	40	33	2∼7	120	100	2∼7	21	800	1800	A型62 B型48
VDC-13A(B)-2A3-1A5-20						7∼14
VDC-13A(B)-1A5-1A3-20	30	25	7∼14			2∼7	14
VDC-13A(B)-1A5-1A5-20						7∼14

外形图片:

双联变量叶片泵VDC尺寸图

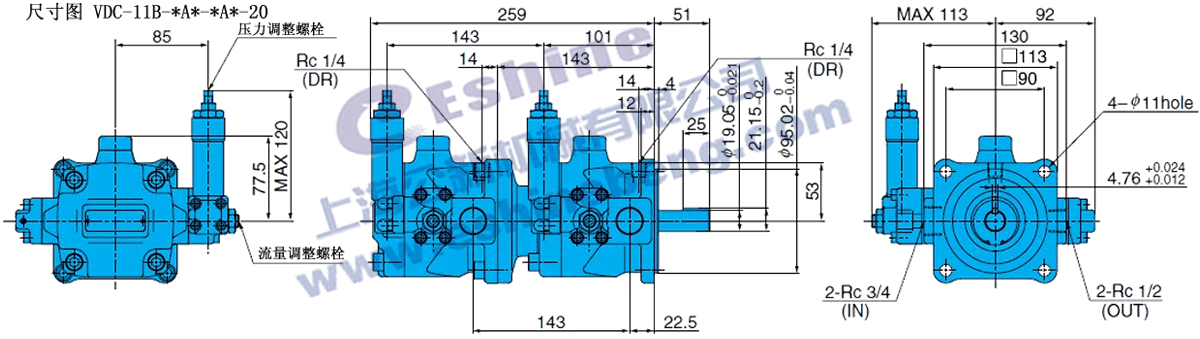

双联变量叶片泵VDC-11B-*A*-*A*-20尺寸图下载双联变量叶片泵VDC-12B-*A*-*A*-20尺寸图下载
双联变量叶片泵VDC-22B-*A*-*A*-20尺寸图下载双联变量叶片泵VDC-13B-*A*-*A*-20尺寸图下载

使用说明:

1、双联变量叶片泵VDC独特的压力控制机制和压力平衡结构，独立的油环3点支撑方式有效的提高了高压运行性能。
2、双联变量叶片泵VDC多种防震和消除噪音的设计，使运行平衡，噪音低。
3、双联变量叶片泵VDC通过压力补偿器形式压力控制结构可以达到高压性能，高稳定的排出量。
4、双联变量叶片泵VDC新型的挡块机构提高油环变位的精度。
5、双联变量叶片泵VDC维护操作简单。
