高压双联定量叶片泵VQ215～VQ425

高压双联定量叶片泵VQ215∼VQ425型号说明

VQ215	-22	+11	-F	R	-R		X
型号说明	大泵 排量	小泵 排量	安装 方式	旋转方向 (从轴端看)	吸油口方向	大泵出口方向 (从轴端看)	小泵出口方向 (从轴端看)
双联高压 定量叶片泵 (高压型)	参照 规格表	参照 规格表	F：法兰式 L：脚座式	R：顺时针方向(标准) L：逆时针方向	无标记：向上 (标准) D：向下 R：向右 L：向左	无标记：向上 (标准) D：向下 R：向右 L：向左	SVQ系列 无标记：左上45° (标准) X：右上45° Y：右下45° Z：左下45°	VQ系列 向上(标准) D：向下 R：向右 L：向左

高压双联定量叶片泵VQ215∼VQ425规格表

型号	最高使 用压力MPa	小流量泵排量 mℓ/rev	大流量泵排量 mℓ/rev	转数r/min		重量kg
				最低	最高	脚座型	法兰型
VQ215	21.0	08、11、14、17、 19、23、26、31	18、22、26、32、38、 43、52、60、65、75	600	1800~1200	25	30
VQ225	24.5	18、22、26、32、38、 43、52、60、65、75	18、22、26、32、38、 43、52、60、65、75			31	36
VQ315	21.0 (*17.5)	08、11、14、17、 19、23、26、31	52、60、65、76、 82、88、94、108、(*116、123)			45	55
VQ325		18、22、26、32、38、 43、52、60、65、75	52、60、65、76、 82、88、94、108、(*116、123)			51	61
VQ425	17.5	18、22、26、32、38、 43、52、60、65、75	136、156、189、 216、237			58	64

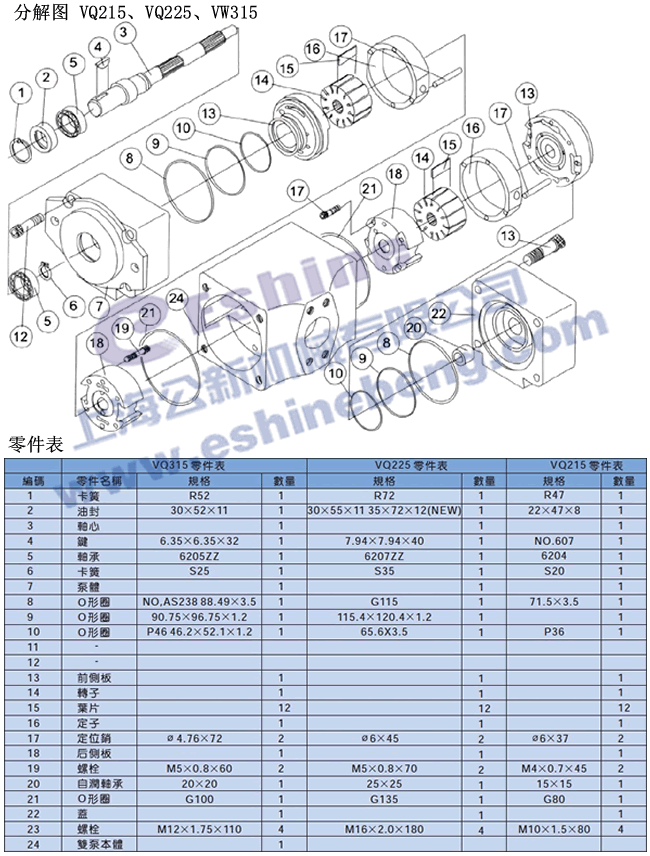

高压双联定量叶片泵VQ215、VQ225、VQ425分解图

高压双联定量叶片泵VQ215,VQ225,VQ315分解图下载


高压双联定量叶片泵VQ215∼VQ425尺寸图

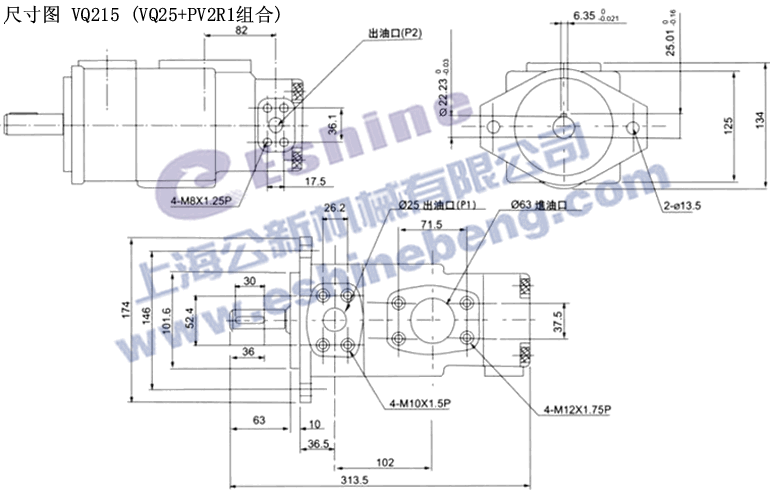

高压双联定量叶片泵VQ215(VQ25+PV2R1组合)尺寸图下载 高压双联定量叶片泵VQ315法兰型(VQ35+PV2R1组合)尺寸图下载

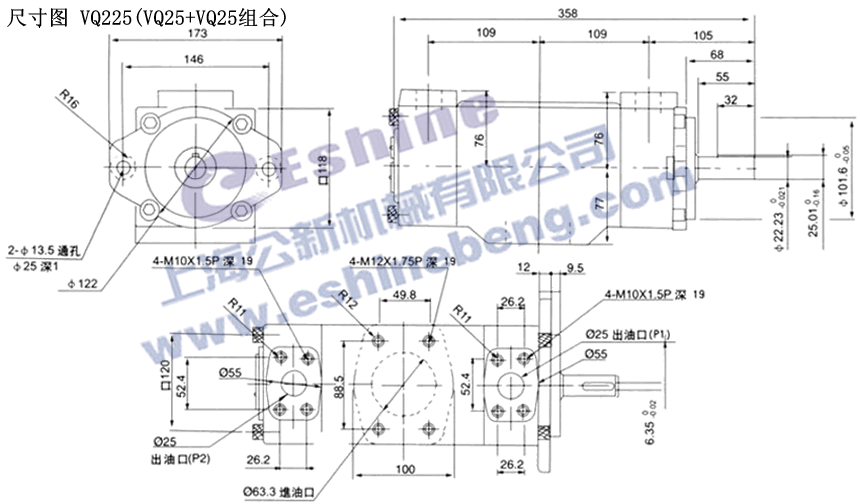

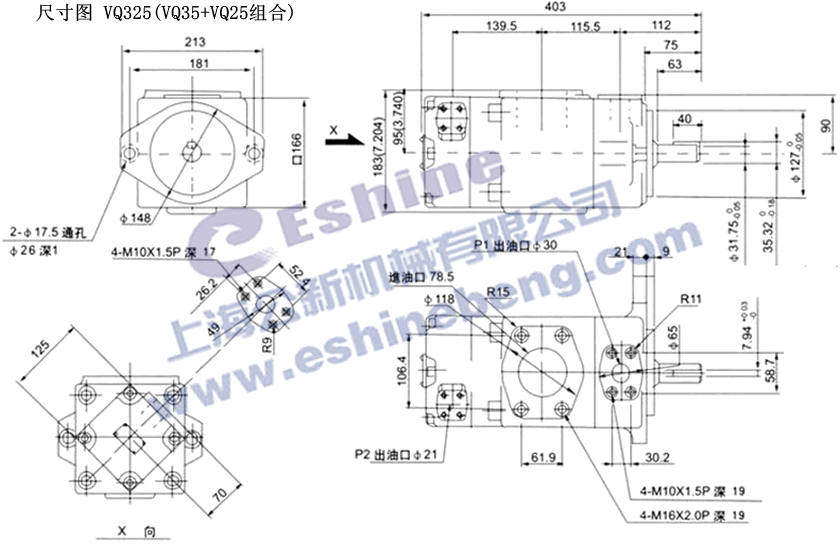

高压双联定量叶片泵VQ225(VQ25+VQ25组合)尺寸图下载 高压双联定量叶片泵VQ325(VQ35+VQ25组合)尺寸图下载
高压双联定量叶片泵VQ425(VQ45+VQ25组合)尺寸图下载

1、高压双联定量叶片泵VQ215∼VQ425泵的驱动：推荐同轴直接驱动并且采用柔性连接或花键连接。如果考虑采用施加径向轴载荷的非直接驱动，请洽公新液压公司技术部。
2、高压双联定量叶片泵VQ215∼VQ425转向：将定子、转子和叶片旋转180°(从上到下)，转向改变正视轴端以确定转向为顺时针或逆时针。
3、高压双联定量叶片泵VQ215∼VQ425起动：泵出次启动时，要从系统中清楚滞留空气。起动前要松开泵的出油口管接头或利用放气阀进行放气。起动泵之前泵内要灌满油液。
4、高压双联定量叶片泵VQ215∼VQ425过滤要求：为了元件有满意的使用寿命，采用全流量过滤以保证油液清洁度符合ISO4406代号18/15或更清洁，推荐使用10µ过滤器。
5、高压双联定量叶片泵VQ215∼VQ425液压油液：采用粘度为25∼68cst的抗磨工业液压油，根据不同的工作温度也可采用代号为SAE10∼SAE20的汽车曲轴箱油，油液的最佳工作温度为50度左右，不得高于70度，在较高温度下工作，易损零件和密封件的期望寿命将会缩短。工作介质为抗燃液压油的(为特殊品)泵配特殊密封件，故工作压力和转速要低于标记值。
6、高压双联定量叶片泵VQ215∼VQ425最高转速：抗磨液压油VG68 1800rev/min(详细说明请参见性能参数表)。吸油管太长或有节流都会引起气蚀，所以吸油管路避免直角弯管，尽量以斜管代替。油液粘度太高也会引起气蚀。当采用在固定结构尺寸之内的低排量泵时，可允许泵转速稍高于表中所列值。对于抗磨液压油和水乙二醇，进油口压力不得超过0.02Mpa真空度。
7、高压双联定量叶片泵VQ215∼VQ425最低转速：600rev/min。
