高压双联定量叶片泵 SQP21- 10 12 14 15 17 19 21 - 2 3 4 5 6 7 8 9 10 11 12 14 SQP31- 21 25 30 32 35 38 - 2 3 4 5 6 7 8 9 10 11 12 14 SQP32- 21 25 30 32 35 38

高压双联定量叶片泵SQP21∼SQP43有如下型号：SQP21-21/19/17/15/14/12/10-14/12/10/9/8/7/6/5/4/3/2-1CD/CA/CC/CB-20,SQP21-21/19/17/15/14/12/10-14/12/10/9/8/7/6/5/4/3/2-86CD/CA/CC/CB-20,SQP31-38/35/32/30/25/21-14/12/10/9/8/7/6/5/4/3/2-1CD/CA/CC/CB-20,SQP31-38/35/32/30/25/21-14/12/10/9/8/7/6/5/4/3/2-86CD/CA/CC/CB-20,SQP32-38/35/32/30/25/21-21/19/17/15/14/12/10-1CD/CA/CC/CB-20, SQP32-38/35/32/30/25/21-21/19/17/15/14/12/10-86CD/CA/CC/CB-20,SQP41-75/66/60/57/50/45/42-14/12/10/9/8/7/6/5/4/3/2-86CD/CA/CC/CB-20,SQP42-75/66/60/57/50/45/42-21/19/17/15/14/12/10-86CD/CA/CC/CB-20,SQP43-75/66/60/57/50/45/42-38/35/32/30/25/21-86CD/CA/CC/CB-20,SQP31-17-4-86CD-18,SQP31-21-4-86CD-18,SQP31-25-4-86CD-18,SQP31-30-4-86CD-18,SQP31-32-4-86CD-18,SQP31-25-5-86CD-18,SQP31-30-5-86CD-18,SQP31-32-5-86CD-18,SQP31-38-5-86CD-18,SQP32-21-14-86CD-18,SQP32-25-14-86CD-18,SQP32-32-14-86CD-18,SQP32-35-14-86CD-18,SQP32-38-14-86CD-18,SQP41-30-4-86CD-18,SQP41-35-4-86CD-18,SQP41-38-4-86CD-18,SQP41-42-4-86CD-18,SQP41-50-4-86CD-18,SQP41-60-4-86CD-18,SQP41-35-11-86CD-18,SQP41-38-11-86CD-18,SQP41-42-11-86CD-18,SQP41-30-12-86CD-18,SQP41-35-12-86CD-18,SQP41-38-12-86CD-18,SQP42-30-10-86CD-18,SQP42-35-10-86CD-18,SQP42-50-10-86CD-18,SQP42-30-14-86CD-18,SQP42-42-14-86CD-18,SQP42-50-14-86CD-18。

高压双联定量叶片泵SQP21∼SQP43型号说明

(F3-)	SQP32	-35	-17	-86	CD	(F)	-(LH)	-18

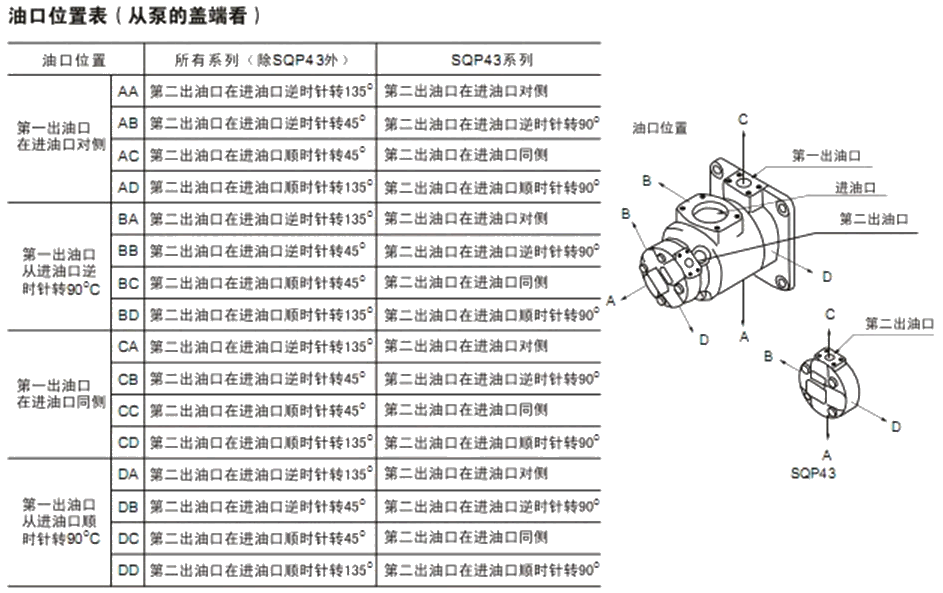

前注油液相容性	泵壳号	排量代号轴端泵	排量代号盖端泵	轴伸形式	油口位置	安装型式	旋转方向	设计号
无标记- 使用抗磨液压油或磷酸脂液 F11- 使用水乙二醇液 F3- 使用油包水乳化液	SQP21	10,12,14,15 17,19,21	2,3,4,5,6,7,8 9,10,11,12,14	1-带键直轴 86- 重型带键直轴	见上	无标记-法兰安装型 F-脚座安装型	(从泵的轴端看) LH-逆时针旋转无标记- 顺时针旋转	18
	SQP31	21,25,30,32 35,38,45	2,3,4,5,6,7,8 9,10,11,12,14
	SQP32	21,25,30,32 35,38,45	10,12,14,15 17,19,21
	SQP41	42,45,50,57 60,66,75	2,3,4,5,6,7,8 9,10,11,12,14
	SQP42	42,45,50,57 60,66,75	10,12,14,15 17,19,21
	SQP43	42,45,50,57 60,66,75	21,25,30,32 35,38,45

高压双联定量叶片泵SQP21∼SQP43主要工作参数

泵壳号	轴端泵（第一出油口）			盖端泵（第二出油口）			最高转数 r/min	最低转数 r/min
	排量代号	几何排量ml/rev	最大压力Mpa	排量代号	几何排量ml/rev	最大压力Mpa
SQP21	10	32.5	17.2 F3=6.9 F11=15.7	2	7.5	13.8 F3=6.9 F11=13.8	1800 F3=1200 F11=1200	600
	12	38.3
	14	43.3		3	10.2
	15	46.7
	17	52.5		4	12.8	17.2 F3=6.9 F11=13.8
	19	59.2
	21	65.0		5	16.7	20.7 F3=6.9 F11=15.7
SQP31	21	66.7	17.2 F3=6.9 F11=15.7	6	19.2
	25	79.2		7	22.9
	30	95.0
	32	100		8	26.2
	35	109
	38	118		9	28.8
	45	140
SQP41	42	134	17.2 F3=16.9 F11=15.7	10	31.0
	45	140		11	35.0
	50	156
	57	178		12	37.9	15.7 F3=6.9 F11=13.8
	60	189
	66	207		14	44.2	13.8 F3=6.9 F11=13.8
	75	237
SQP32	21	66.7	17.2 F3=6.9 F11=15.7	10	32.5	17.2 F3=6.9 F11=15.7	1800 F3=1200 F11=1200	600
	25	79.2
	30	95.0		12	38.3
	32	100
	35	109		14	43.3
	38	118
	45	140		15	46.7
SQP42	42	134	17.2 F3=16.9 F11=15.7
	45	140		17	52.5
	50	156
	57	178		19	59.2
	60	189
	66	207		21	65.0
	75	237
SQP43	42	134	17.2 F3=6.9 F11=15.7	21	66.7
	45	140		25	79.2	17.2 F3=6.9 F11=15.7	1800 F3=1200 F11=1200	600
	50	156		30	95.0
	57	178		32	100
	60	189		35	109
	66	207		38	118
	75	237		45	140

备注：在1200r/min和0.69Mpa(100psi)下的额定排量USgpm。0.5秒内，允许超过最高压力10%的瞬间压力。

外形图片:

SQP系列叶片泵可选轴伸形式

SQP系列叶片泵可选轴伸形式下载

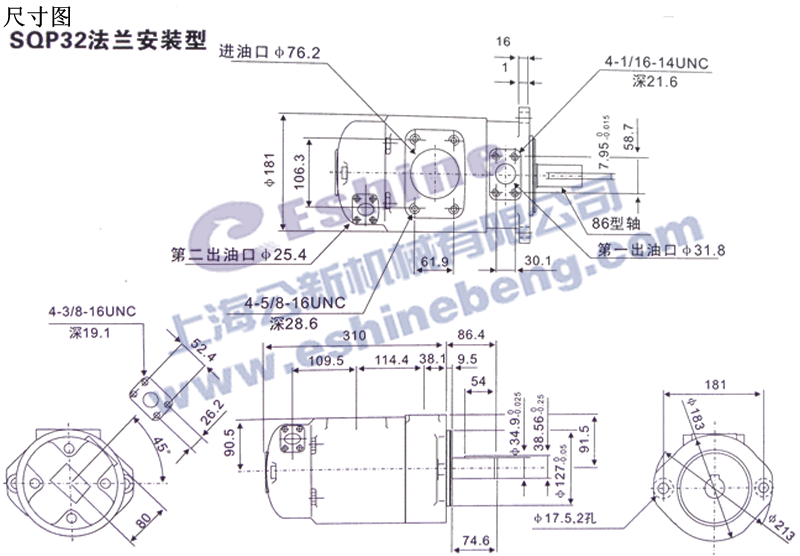

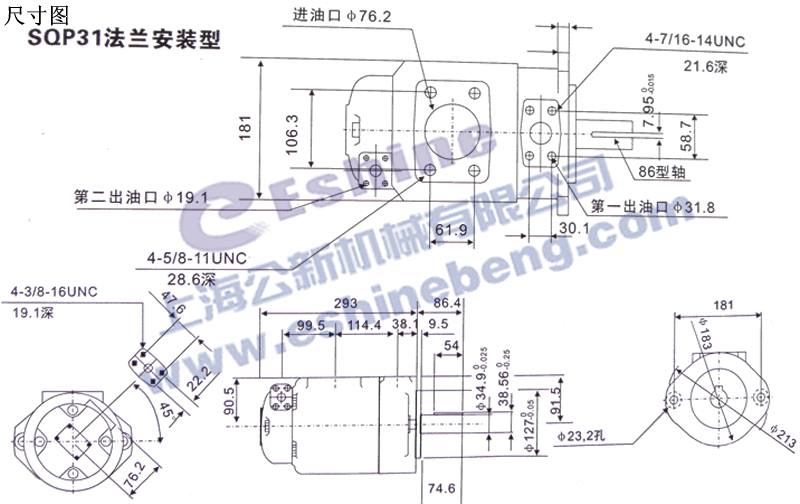

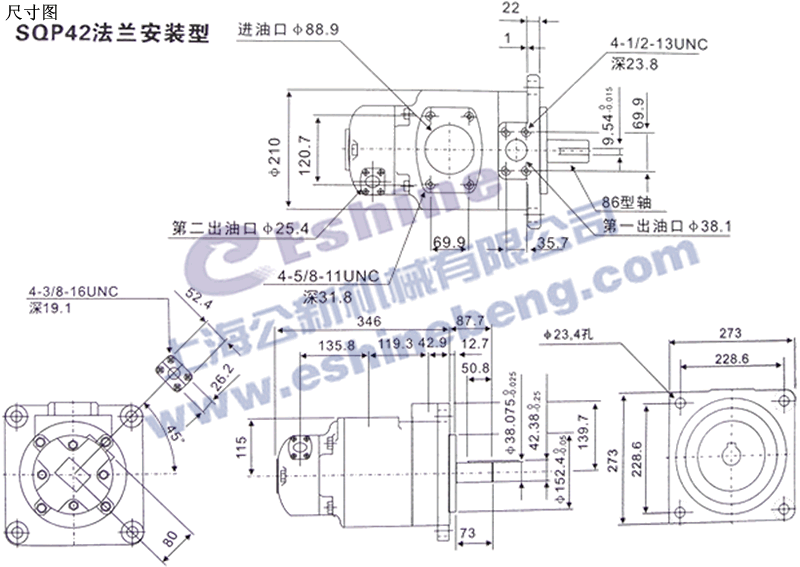

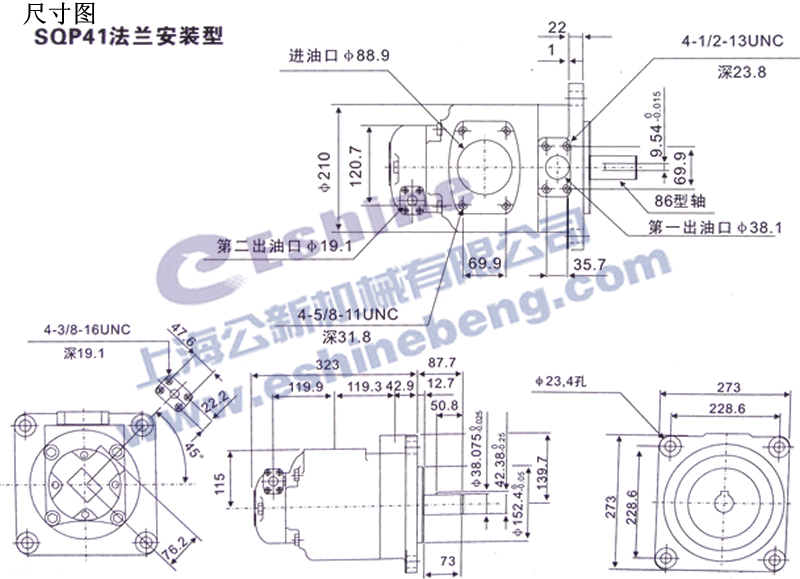

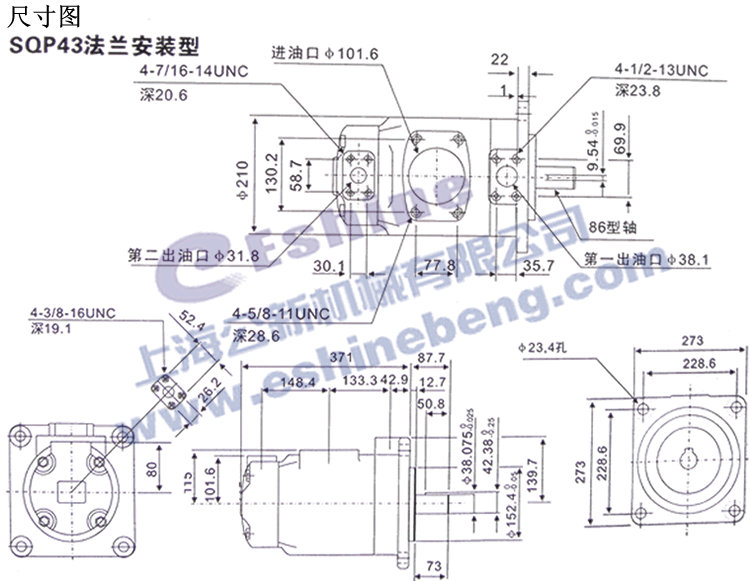

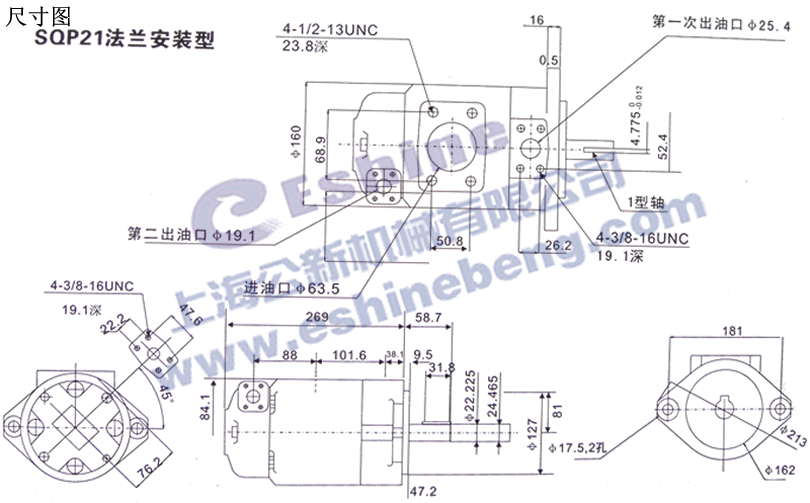

高压双联定量叶片泵SQP21∼SQP43尺寸图

高压双联定量叶片泵SQP21尺寸图下载高压双联定量叶片泵SQP31尺寸图下载
高压双联定量叶片泵SQP32尺寸图下载高压双联定量叶片泵SQP41尺寸图下载
高压双联定量叶片泵SQP42尺寸图下载高压双联定量叶片泵SQP43尺寸图下载

使用说明:

1、高压双联定量叶片泵SQP21∼SQP43液压用油：推荐使用40℃时粘度等级为32-68cSt抗磨液压油或带字母标记SC、SD、SE或SF的汽车曲轴油箱。额定转速和压力下的推荐粘度:最低13cSt，最高54cSt，最低49℃，最高65℃。
2、高压双联定量叶片泵SQP21∼SQP43冷启动：当使用SAE 10W 油在860至54cSt范围内工作时，转速和压力应限制在它们各自额定的50%以内，直到系统热起来，油液粘度超过860cSt启动时要特别注意，要使整个系统包括远处的缸和电机都热起来。
3、高压双联定量叶片泵SQP21∼SQP43高温运行：在高温运行时，粘度不的低于13cSt，温度不得超过99℃，因为泵芯组件和密封件的期望寿命将会缩短。
