高压双联定量叶片泵IVPV系列

高压双联定量叶片泵IVPV系列型号说明

(F3-)	IVPV21	-17	-12	A	M	-F	-R	-86			AA	-10
前注 油液相容性	机壳号	轴端泵几何 排量●代号	盖端泵几何 排量●代号	油口 连接	油口连 接变型	安装 型式	旋转 方向	主轴型式			油口方位	设计 编号
								平键	重载平键	花键
无标记： 使用抗磨 液压油或 磷酸酯 F11- 使用水乙 二醇液 F3- 使用油包 水乳化液	IVPV21	10,12,14, 15,17,19, 21,25	2,3,4,5 6,7,8,10 11,12,14	A- SAE4 螺栓 法兰	M- 米制固定螺纹 省略- 英制固定螺纹	F- 法兰 安装 L- 脚座 安装	从泵的 轴端看 R-顺时针 L-逆时针	1	86	11	油口方位	10
	IVPV31	17,21,25 30,32,35 38,42	2,3,4,5 6,7,8,10 11,12,14					1	86	11
	IVPV32	17,21,25 30,32,35 38,42	10,12,14 15,17,19 21,25					1	86	11
	IVPV41	30,35,38 42,50,60 67,75	2,3,4,5 6,7,8,10 11,12,14					1	86	11
	IVPV42	30,35,38 42,50,60 67,75	10,12,14 15,17,19 21,25					1	86	11
	IVPV43	30,35,38 42,50,60 67,75	17,21,25 30,32,35 38,42					1	86	11

备注：●代号是在1200r/min和6.9bar(100 psi)下的额定容量(US gpm)。

高压双联定量叶片泵IVPV系列规格表

IVPV型双联泵最高使用压力									重量Kg
机壳号	轴端泵(第1出油口)			盖端泵(第2出油口)			最高 回转数 (r/min)	最低 回转数 (r/min)
	●代号	几何 排量 cm³/r	最高使用压力 (bar)	●代号	几何 排量 cm³/r	最高使用压力 (bar)			法兰型	脚座型
IVPV21	10	32.5	▲172 F3=138 F11=157	2	7.5	▲138 F3=138 F11=138	1800 F3=1200 F11=1500	600	41	50.5
	12	38.3
	14	43.3		3	10.2
	15	46.7
	17	52.5		4	12.8	▲207 F3=138 F11=157
	19	59.2
	21	65.0		5	16.7
	25	78.6
IVPV31	17	53.3	▲172 F3=138 F11=157						56	65.5
	21	66.7		6	19.2
	25	79.2
	30	95.0		7	22.9
	32	100
	35	109		8	26.2
	38	118
	42	134		10	31.0
IVPV41	30	96.0	▲172 F3=138 F11=157						62	71.5
	35	109		11	35.0
	38	128
	42	134		12	37.9	▲157,F3=138 F11=138
	50	156
	60	189
	67	210		14	44.2	▲138,F3=138 F11=138
	75	236
IVPV32	17	53.3	▲172 F3=138 F11=157	10	32.5	▲172 F3=138 F11=157	1800 F3=1200 F11=1500	600	83	108
	21	66.7
	25	79.2		12	38.3
	30	95.0
	32	100		14	43.3
	35	109
	38	118		15	46.7
	42	134
IVPV42	30	96.0	▲172 F3=138 F11=157	17	52.5				88	113
	35	109
	38	128		19	59.2
	42	134
	50	156		21	65.0
	60	189
	67	210		25	78.6
	75	236
IVPV43	30	96.0	▲172 F3=138 F11=157	17	53.3	▲172 F3=138 F11=157	1800 F3=1200 F11=1500	600	99	123
	35	109		21	66.7
	38	128		25	79.2
	42	134		30	95.0
	50	156		32	100
	60	189		35	109
	67	210		38	118
	75	236		42	134

备注：●代号是在1200r/min和6.9bar下的额定容量US gpm。★记号，允许0.5秒以内，超过"最高使用压力"10％的瞬间(尖峰)压力。

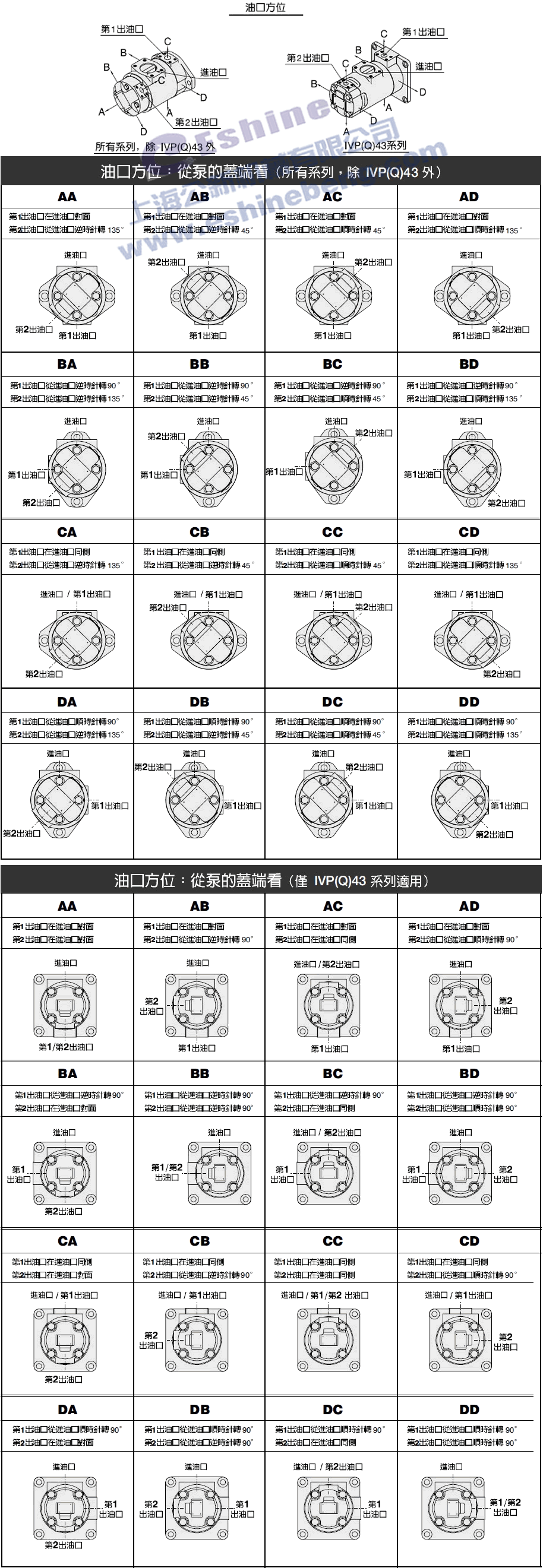

高压双联定量叶片泵IVPV系列尺寸图

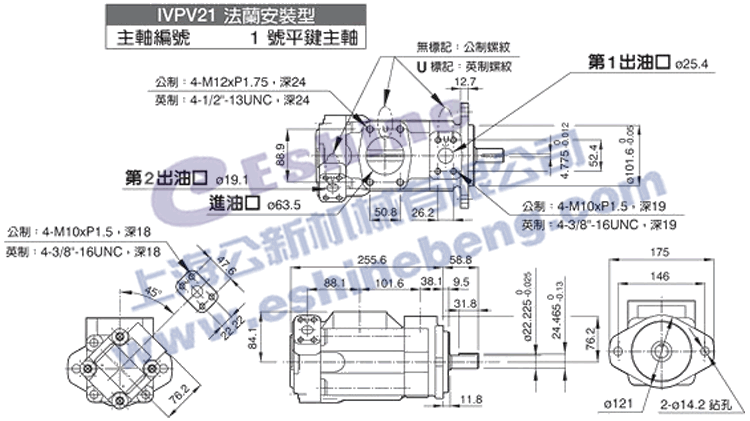

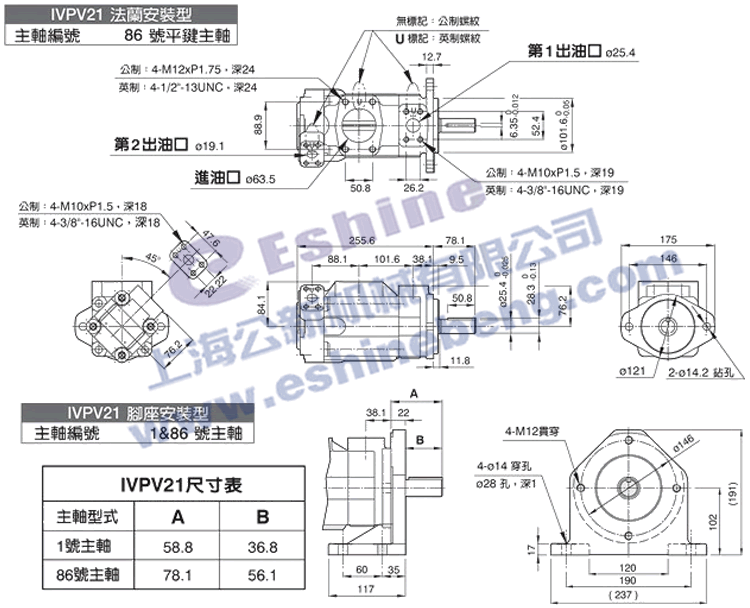

中高压定量叶片泵IVPV21(1号平键主轴)尺寸图下载 中高压定量叶片泵IVPV21(86号平键主轴/1&86号主轴)尺寸图下载

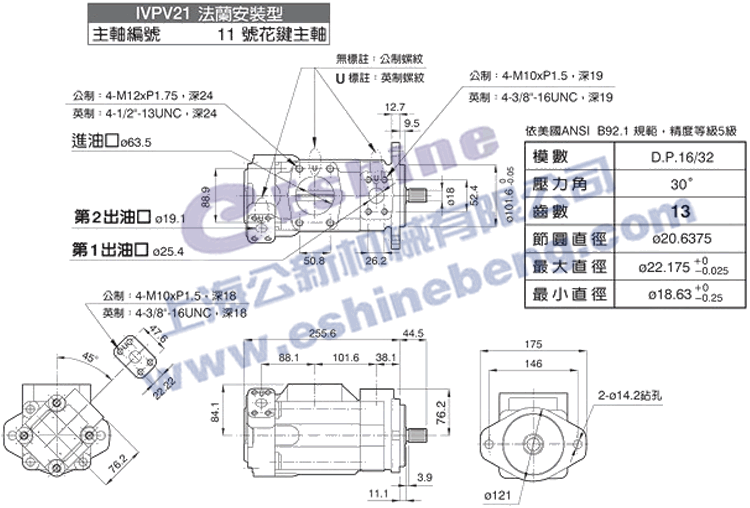

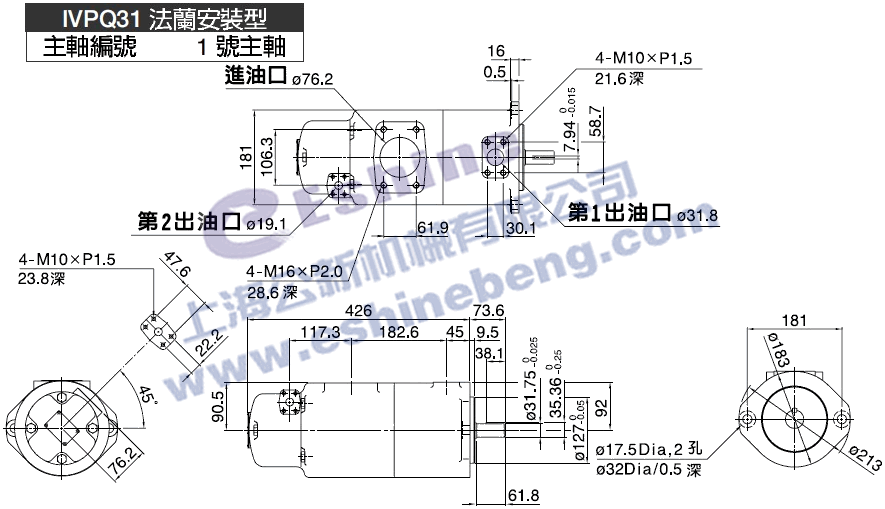

中高压定量叶片泵IVPV21(11号花键主轴)尺寸图下载 中高压定量叶片泵IVPV31(1号平键主轴)尺寸图下载

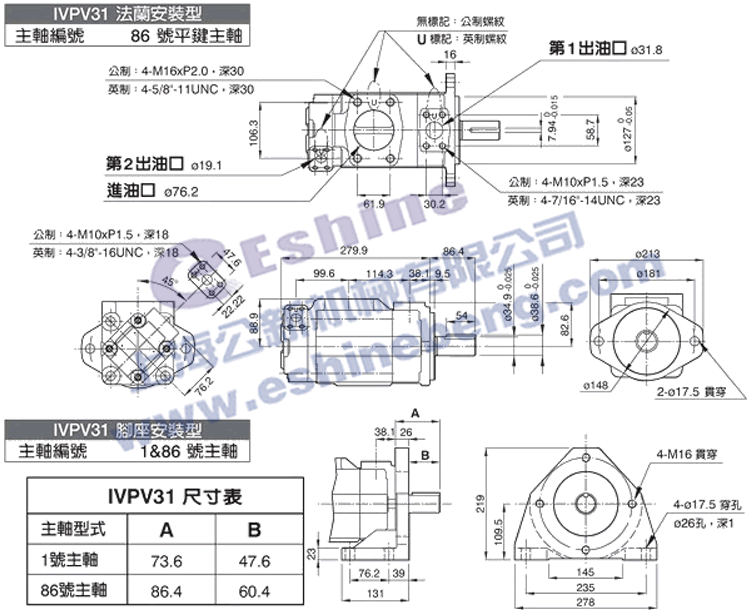

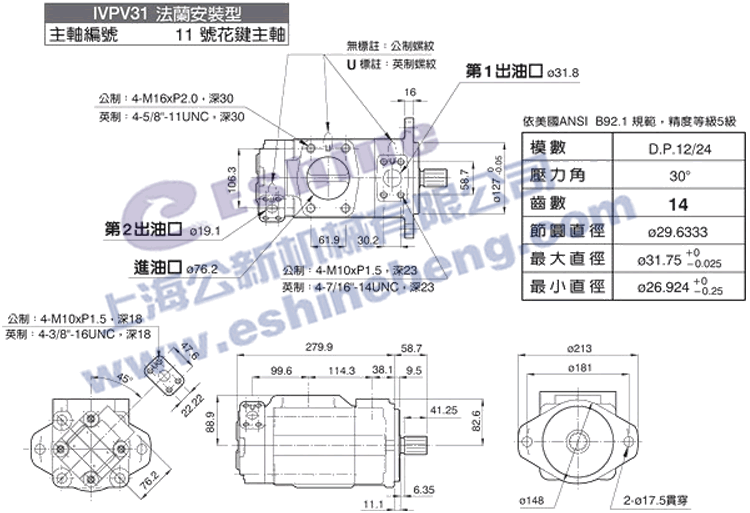

中高压定量叶片泵IVPV31(86号平键主轴/1&86号主轴)尺寸图下载 中高压定量叶片泵IVPV31(11号花键主轴)尺寸图下载

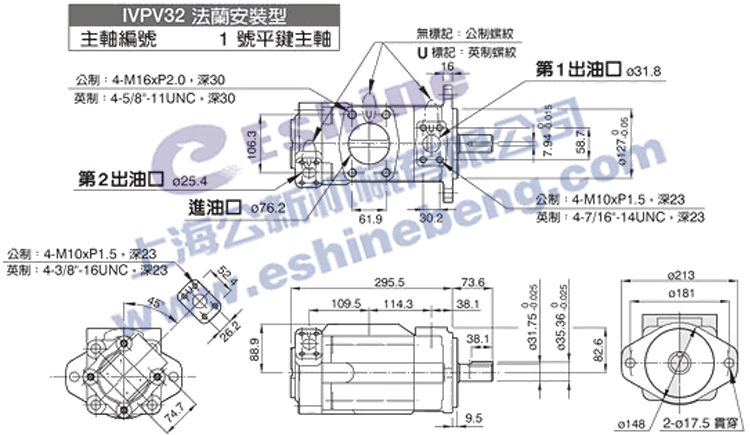

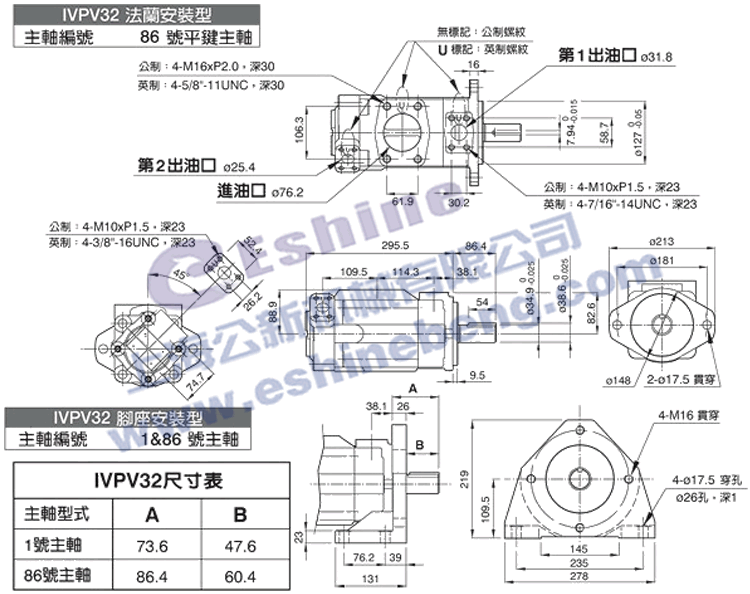

中高压定量叶片泵IVPV32(1号平键主轴)尺寸图下载 中高压定量叶片泵IVPV32(86号平键主轴/1&86号主轴)尺寸图下载

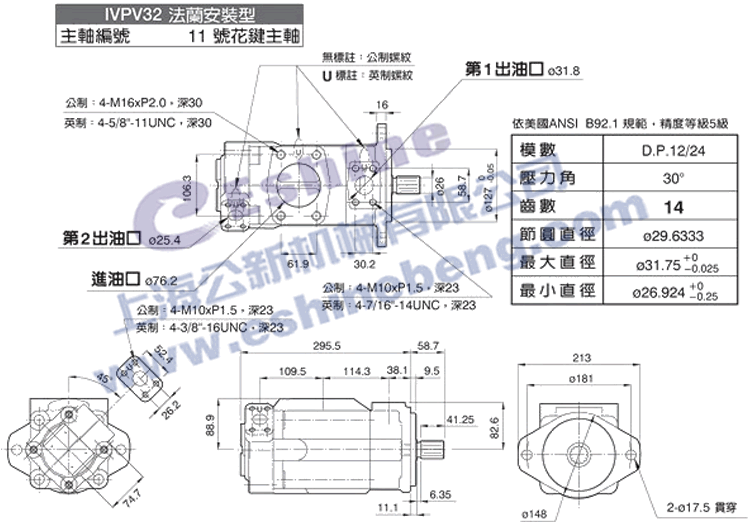

中高压定量叶片泵IVPV32(11号花键主轴)尺寸图下载 中高压定量叶片泵IVPV41(1号平键主轴)尺寸图下载

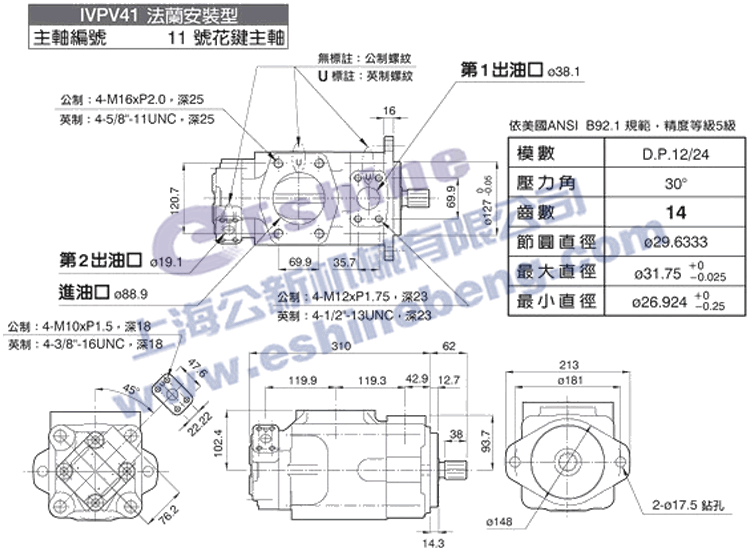

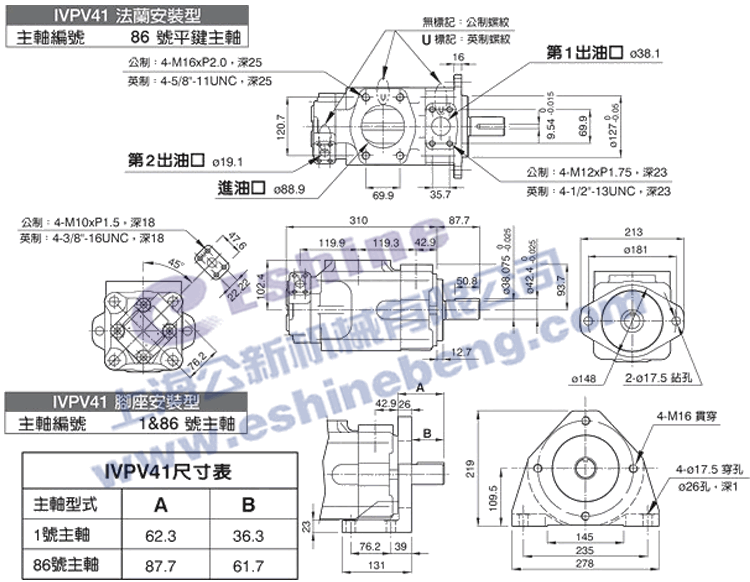

中高压定量叶片泵IVPV41(86号平键主轴/1&86号主轴)尺寸图下载 中高压定量叶片泵IVPV41(11号花键主轴)尺寸图下载

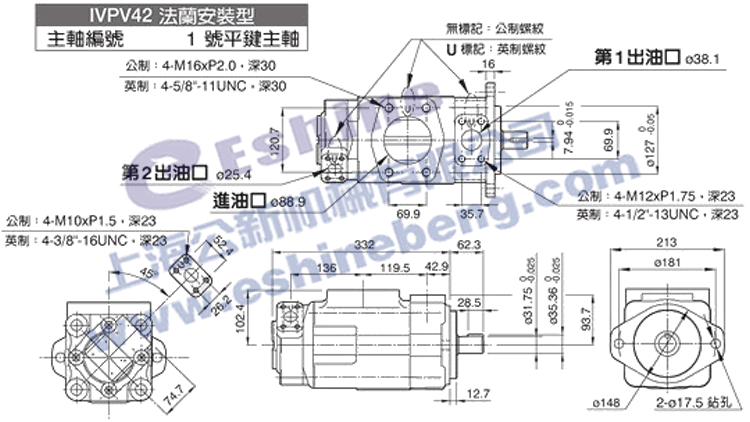

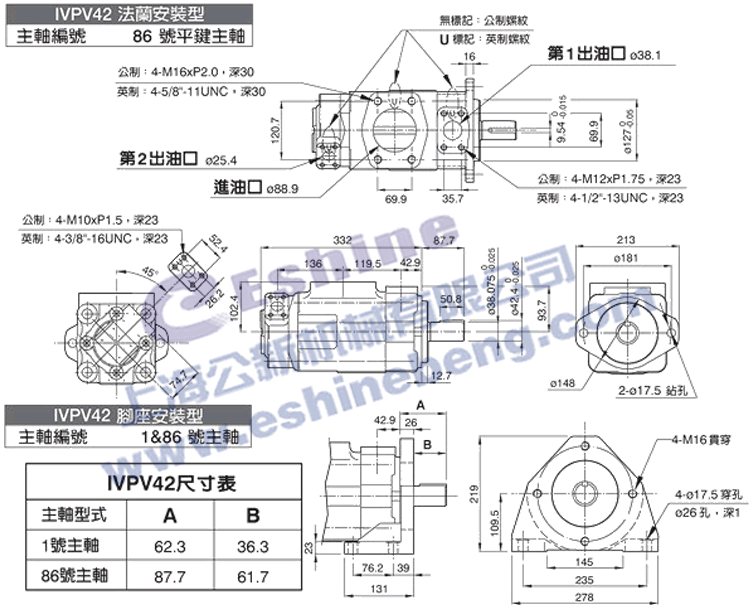

中高压定量叶片泵IVPV42(1号平键主轴)尺寸图下载 中高压定量叶片泵IVPV42(86号平键主轴/1&86号主轴)尺寸图下载

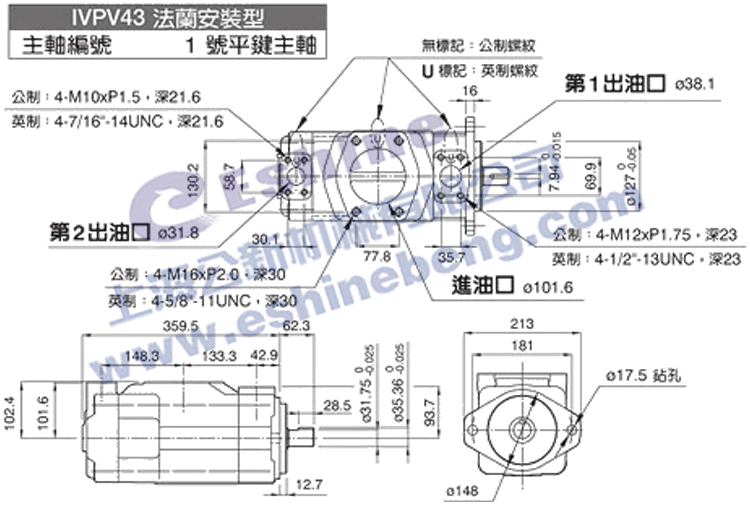

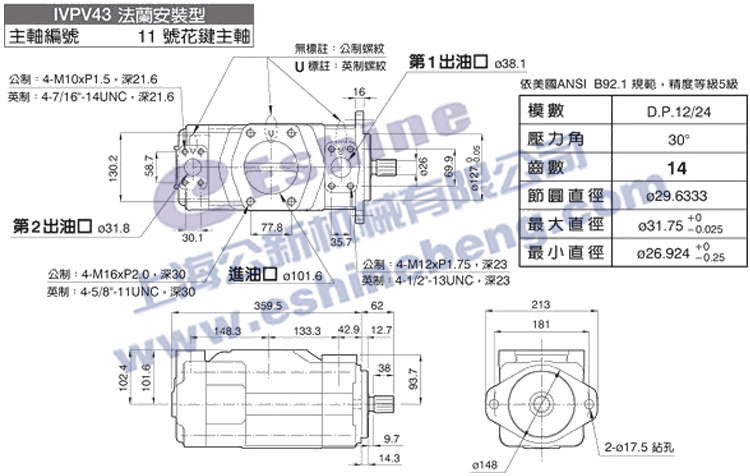

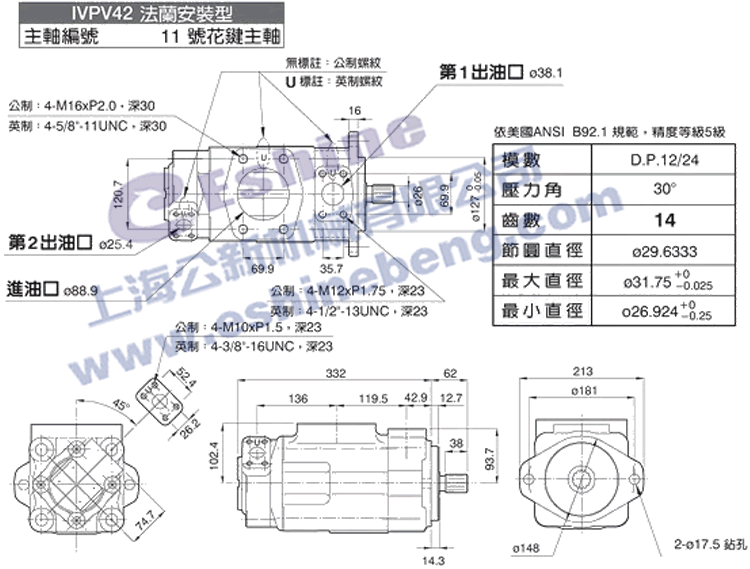

中高压定量叶片泵IVPV42(11号花键主轴)尺寸图下载 中高压定量叶片泵IVPV43(1号平键主轴)尺寸图下载

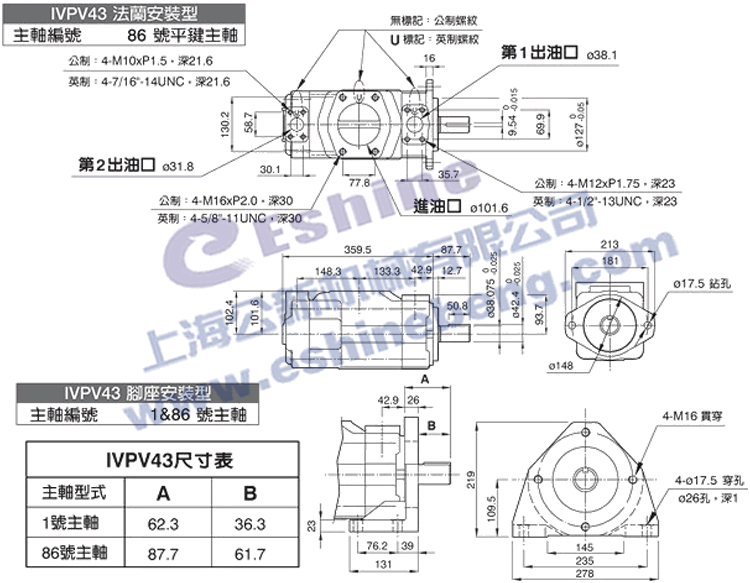

中高压定量叶片泵IVPV43(86号平键主轴/1&86号主轴)尺寸图下载 中高压定量叶片泵IVPV43(11号花键主轴)尺寸图下载

1、高压双联定量叶片泵IVPV系列转动方向：从泵轴视之，均为右转(顺时针方向)。
2、高压双联定量叶片泵IVPQ系列P-Q特性：以(定排量型)为标准。
3、高压双联定量叶片泵IVPQ系列液压油：70kg/cm²以下，使用40℃时粘度30-50cSt(ISO VG32)之液压油。71kg/cm²以上，使用40℃时粘度50-70cSt(ISO VG68)之液压油。
4、高压双联定量叶片泵IVPV系列泵浦壳排油：排油管务必直接配至油箱之油面下，而配管所产生之背压，请维持在0.3kg/cm²以下。
5、高压双联定量叶片泵IVPV系列使用油温：连续运转之温度为15～60℃。
6、高压双联定量叶片泵IVPV系列轴心配合：泵轴与马达之偏心误差为0.05mm，角度误差为1°。
7、高压双联定量叶片泵IVPV系列吸油条件：吸油口之压力为-0.3kg/cm²～+0.3kg/cm²。
8、高压双联定量叶片泵IVPV系列吐出量调整：调整吐出量时，先放松固定螺帽，在旋转调整螺丝，右转减少吐出量，而左侧则增加，调整完毕，请上螺丝。
9、高压双联定量叶片泵IVPV系列压力调整：右转压力调整螺丝，使输出压力降低，而左转则增高。
10、高压双联定量叶片泵IVPV系列出厂时标准品之P-Q设定值：吐出量调整=型录所示之最大流量。压力调整=压力调整范围最小值。
11、高压双联定量叶片泵IVPV系列滑动螺栓：此螺丝在原厂组合调整时已正确设定，请勿调动。
12、高压双联定量叶片泵IVPV系列新机运转：新机开始运转时，应于无负载状况下，反复启动电动马达，以排除泵内和吸入管中之空气，于确认油泵可排油时，为确保排除系统内之空气，最好继续无负载运转10分钟。
