高压定量叶片泵SQP1- 2 3 4 5 6 7 8 9 10 11 12 14 SQP2- 10 12 14 15 17 19 21 SQP3- 21 25 30 32 35 38 SQP4- 42 45 50 57 60 66 75 1 86 A B C D R L D R L 15 18

高压定量叶片泵SQP系列是专为低噪音工况而开发的高性能子母叶片泵。适用于塑料机械，压铸机械，机床以及工程机械等要求噪音较低的液压系统中，其主要特点：
1、高压定量叶片泵SQP系列泵芯使用V系列字母叶片泵泵芯，完全互换，使用灵活方便。
2、高压定量叶片泵SQP系列增加了脉动衰减结构的设计，极大降低了压力的脉动，使噪音更低，音质更流畅。
3、高压定量叶片泵SQP系列使用了加厚的外壳设计，增加了泵的强度和抗震性，同时消音性能更优越。
高压定量叶片泵SQP系列有如下型号：SQP1-4-1A-15,SQP1-5-1A-15,SQP1-6-1A-15,SQP1-7-1A-15,SQP1-8-1A-15,SQP1-10-1A-15,SQP1-11-1A-15,SQP1-12-1A-15,SQP1-14-1A-15,SQP1-4-1C-15,SQP1-5-1C-15,SQP1-6-1C-15,SQP1-7-1C-15,SQP1-8-1C-15,SQP1-10-1C-15,SQP1-11-1C-15,SQP1-12-1C-15,SQP1-14-1C-15,SQP2-15-1A-18,SQP2-17-1A-18,SQP2-21-1A-18,SQP3-17-86A-18,SQP3-21-86A-18,SQP3-25-86A-18,SQP3-30-86A-18,SQP3-32-86A-18,SQP3-35-86A-18,SQP4-38-86B-18,SQP4-42-86B-18,SQP4-50-86B-18,SQP4-60-86B-18,SQP4-30-86C-18,SQP4-30-86C-18,SQP4-35-86C-18,SQP4-38-86C-18,SQP4-42-86C-18,SQP4-50-86C-18,SQP4-35-86D-18,SQP4-38-86D-18。

高压定量叶片泵SQP系列型号说明

(F3-)	SQP2	-35	-86	C	(F)	-(LH)	-18
前注、油液相容性	泵壳号	排量代号	轴伸形式	出油口位置	安装型式	旋转方向	设计号
无标记- 使用抗磨液压油或磷酸脂液 F11使用水乙二醇液 F3-使用油包水乳化液	SQP1	2,3,4,5,6 7,8,9,10 11,12,14	1-带键直轴 86- 重型带键直轴	(从泵盖端看) A-进油口对侧 B-从进油口逆时针90度 C-进油口同侧 D-从进油口顺时针90度	无标记: 法兰安装 F: 脚座安装型	(从泵盖端看) LH: 逆时针旋转无标记: 顺时针旋转	15
	SQP2	10,12,14 15,17,19,21					18
	SQP3	21,25,30,32 35,38,45
	SQP4	42,45,50,57 60,66,75

高压定量叶片泵SQP系列规格表

泵壳号	排量代号	几何排量ml/rev	SQP		F11-SQP		F3-SQP		最低转速 r/min
			使用抗磨液压油或磷酸酯		使用水乙二醇液		使用油包水乳化液
			最高压力Mpa	最高转速r/min	最高压力Mpa	最高转速r/min	最高压力Mpa	最高转速r/min
SQP1	2	7.5	13.8	1800	13.8	1200	13.8	1200	600
	3	10.2
	4	12.8	17.2		17.2
	5	16.7
	6	19.2
	7	22.9
	8	26.2
	9	28.8
	10	31.0
	11	35.0
	12	37.9	15.7		15.7
	14	44.2	13.8		13.8
SQP2	10	32.5	17.2	1800	17.2	1200	13.8	1200	600
	12	38.3
	14	43.3
	15	46.7
	17	52.5
	19	59.2
	21	65.0
SQP3	21	66.7	17.2	1800	17.2	1200	13.8	1200	600
	25	79.2
	30	95.0
	32	100
	35	109
	38	118
	45	140
SQP4	42	134	17.2	1800	17.2	1200	13.8	1200	600
	45	140
	50	156
	57	178
	60	189
	66	207
	75	237

备注：1、排量代号是在1200r/min和0.69Mpa(100psi)下的额定排量USgpm。2、最高压力是0.5秒内，允许超过最高压力10%的瞬间压力。

外形图片:

使用说明:

高压定量叶片泵SQP系列系列是专为低噪音工况而开发的高性能子母叶片泵。适用于塑料机械，压铸机械，机床以及工程机械等要求噪音较低的液压系统中，其主要特点：
1、高压定量叶片泵SQP系列泵芯使用V系列字母叶片泵泵芯，完全互换，使用灵活方便。
2、高压定量叶片泵SQP系列增加了脉动衰减结构的设计，极大降低了压力的脉动，使噪音更低，音质更流畅。
3、高压定量叶片泵SQP系列使用了加厚的外壳设计，增加了泵的强度和抗震性，同时消音性能更优越。

备注：

高压定量叶片泵SQP系列-高压定量叶片泵-公新液压泵网生产销售各类高压定量叶片泵SQP系列

高压定量叶片泵SQP1～SQP4

首页 > 液压叶片泵 > 高压定量叶片泵 > 高压定量叶片泵SQP1～SQP4

高压定量叶片泵SQP系列型号说明

高压定量叶片泵SQP系列规格表

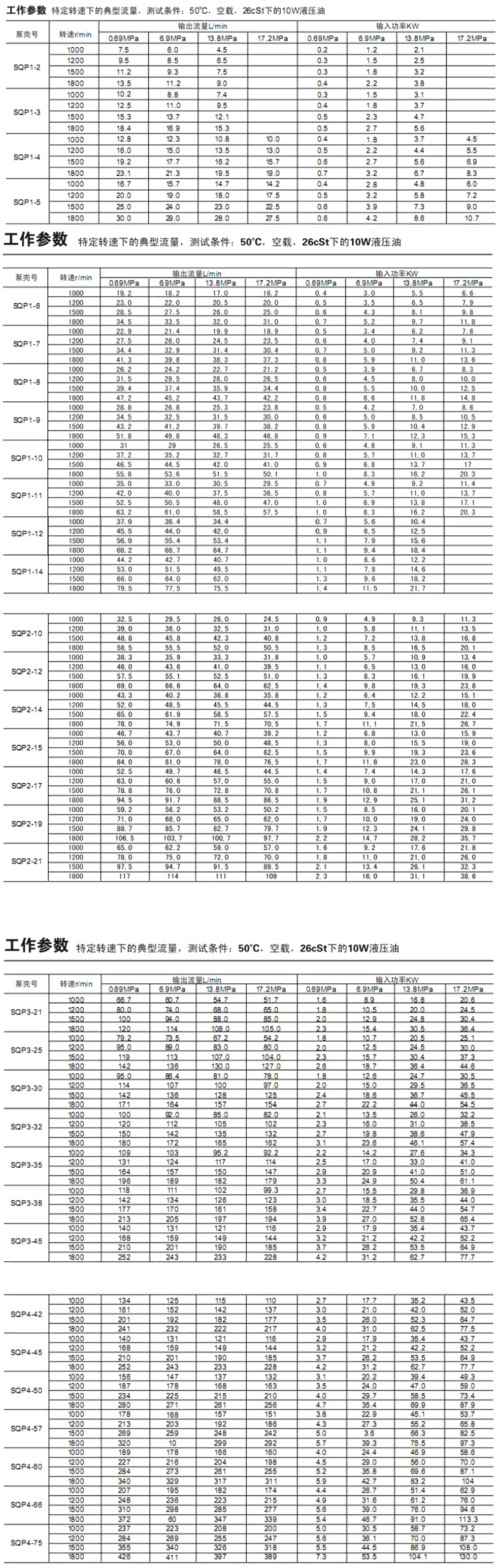

高压定量叶片泵SQP系列工作参数

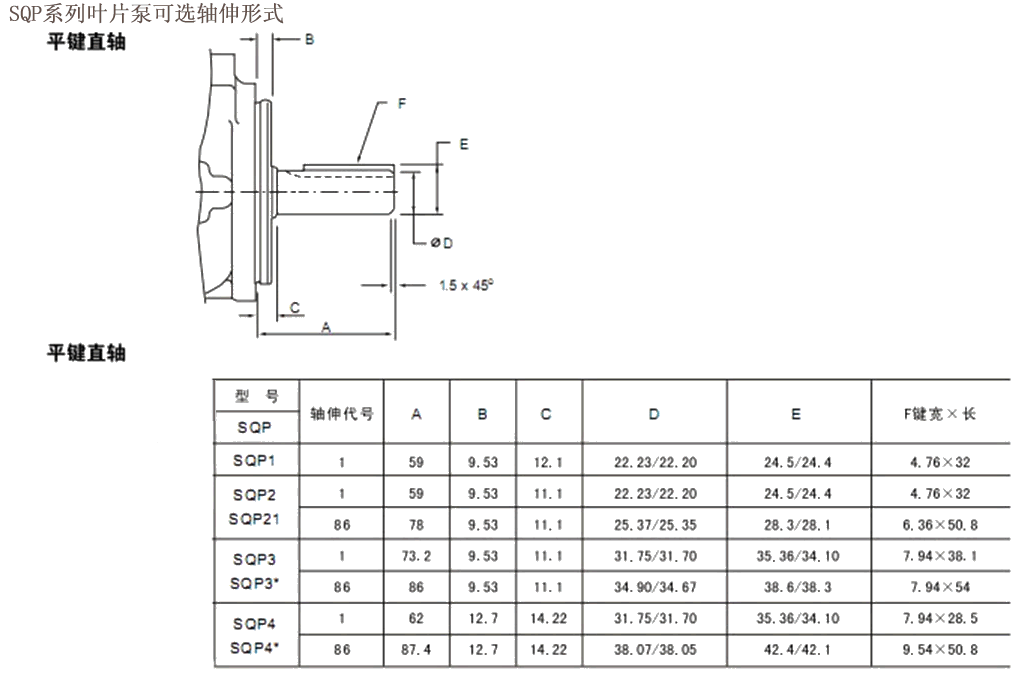

SQP系列叶片泵可选轴伸形式

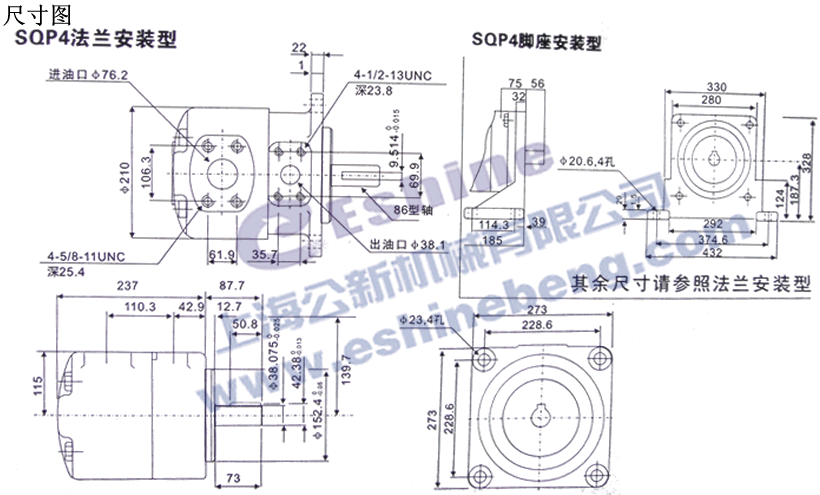

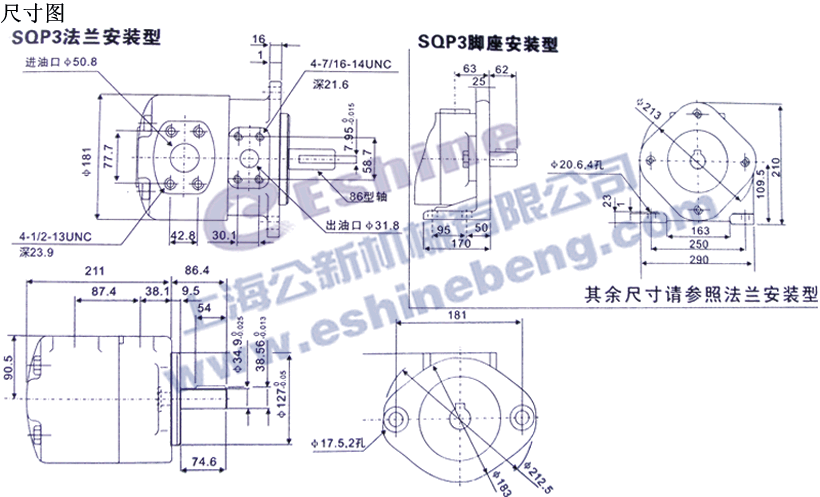

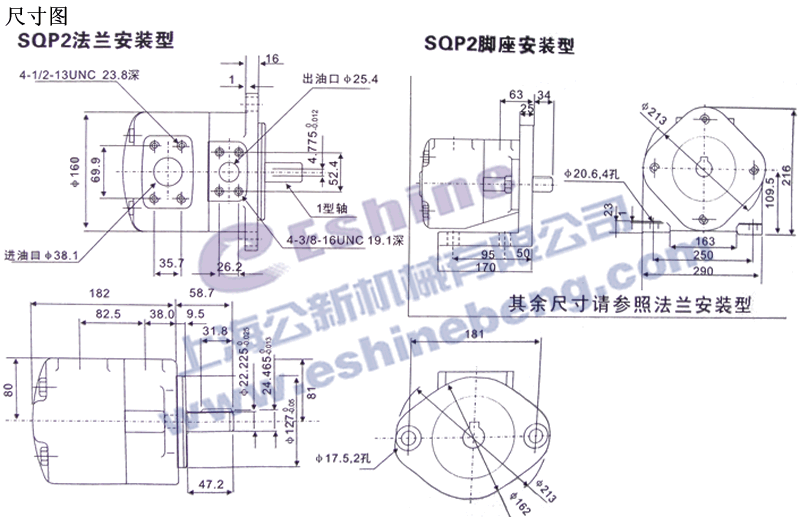

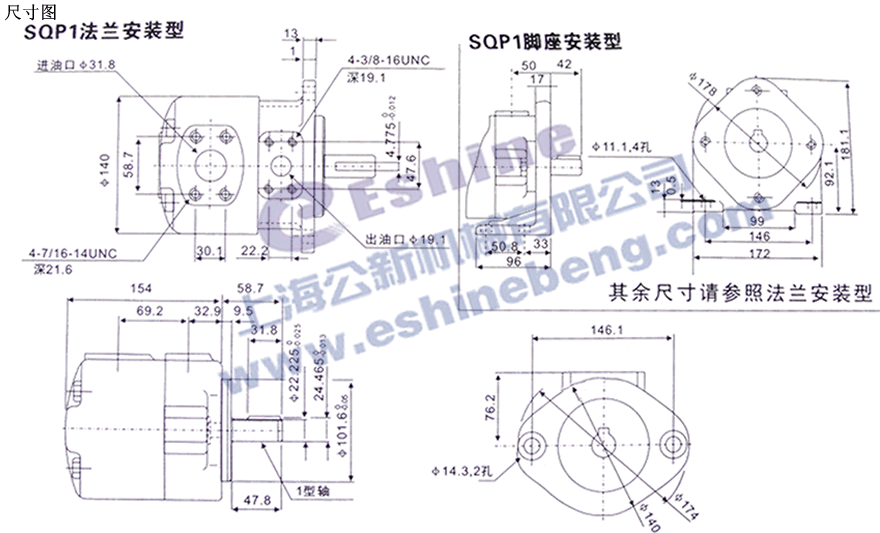

高压定量叶片泵SQP系列尺寸图
