低压定量叶片泵VPNC

1、低压定量叶片泵VPNC具有消除油液所产生的过流特性，因此在运转中十分安静和平稳为一高性能的叶片泵，此叶片泵可配合系统设计工程师在高低压并用的回路中应用于低压泵中。
2、低压定量叶片泵VPNC压力平稳型构造，轴负荷小，寿命长，特殊结构压力环，可使用低燃性动力油，且噪音小。
3、低压定量叶片泵VPNC内体更换容易，结构简单，易保养，法兰式适用直接式马达，装配容易。
低压定量叶片泵VPNC有如下型号：VPNC-F7-2-30,VPNC-F12-2-30,VPNC-F14-2-30,VPNC-F17-2-30,VPNC-F19-2-30,VPNC-F21-2-30,VPNC-F23-2-30,VPNC-F26-2-30,VPNC-F30-2-30,VPNC-F36-2-30,VPNC-F40-2-30,VPNC-7-2-30,VPNC-12-2-30,VPNC-14-2-30,VPNC-17-2-30,VPNC-19-2-30,VPNC-21-2-30,VPNC-23-2-30,VPNC-26-2-30,VPNC-30-2-30,VPNC-36-2-30,VPNC-40-2-30。

低压定量叶片泵VPNC型号说明

VPNC	-F	12	-2	-30
系列号	安装形式	几何排量(cm³/rev)	最高工作压力bar	设计号
定量叶片泵	F：法兰固定式空白：脚座固定式	07,12,14,17,19,21 23,26,30,36,40	70∼105	30

低压定量叶片泵VPNC规格表

型号	空载时流量(L/min)				最大压力 (kgf/cm²)	转数(rpm)		重量(kg)
	转数(rpm)					最高	最低	脚座式	法兰式
	1000	1200	1500	1800		最高	最低	脚座式	法兰式
VPNC-07	-	9.0	11.2	13.5	105	1800	1200	10	9.5
VPNC-12	2.0	14.4	18.0	21.6	105	1800	950	10	9.5
VPNC-14	14.6	17.5	21.7	26.1	105	1800	950	10	9.5
VPNC-17	17.0	20.3	25.5	31.5	105	1800	950	10	9.5
VPNC-19	19.2	23.0	28.8	34.6	105	1800	950	10	9.5
VPNC-21	21.1	25.3	31.7	38.0	105	1800	950	10	9.5
VPNC-23	23.0	27.6	34.5	41.4	105	1800	950	10	9.5
VPNC-26	26.2	31.4	39.3	47.2	105	1800	950	10	9.5
VPNC-30	30.1	36.1	45.2	54.0	105	1800	950	10	9.5
VPNC-36	36.2	43.4	54.3	-	70	1500	950	10	9.5
VPNC-40	41.5	49.8	-	-	70	1200	950	10	9.5

外形图片:

使用说明:

1、低压定量叶片泵VPNC转动方向：顺时针方向(从轴端看)为标准品，逆时针方向为特殊式样。仅有此转向，回转方向的确认可由瞬时点起动马达来检查。
2、低压定量叶片泵VPNC液压油：7MPa以下，40℃使用时粘度30～50mm²/s(ISOVG32)的液压油。
3、低压定量叶片泵VPNC泄油管压力：泄油管一定要直接插到油箱的油面下，而配管所产生的背压，请维持在0.03MPa以下。
4、低压定量叶片泵VPNC工作油温：在使用时连续运转的温度为15～60℃。
5、低压定量叶片泵VPNC轴心配合：泵轴与马达之偏心误差不超过0.05mm，角度误差不超过1°。
6、低压定量叶片泵VPNC吸油压力：吸油口的压力为-0.03MPa～0.03MPa。
7、低压定量叶片泵VPNC排量调整：排量调整时，先放松调节螺帽，再旋转调整螺丝，右转减少流量，而左转则增加，调整完毕，请上紧螺丝。
8、低压定量叶片泵VPNC压力调整：左转(逆时针方向)压力调整螺栓，使输出压力降低，右转(顺时针方向)则升高，调整完毕，请上紧螺帽。
9、低压定量叶片泵VPNC新机运转：新泵开始运转时，应在无压力的状态下反复起动电机马达，以排出泵内和吸油管中的空气，为确保系统内的空气排除，可在无负载的状态下连续运转10分钟。

备注：

低压定量叶片泵VPNC-低压定量叶片泵-公新液压泵网生产销售各类低压定量叶片泵VPNC

首页 > 液压叶片泵 > 低压定量叶片泵 > 低压定量叶片泵VPNC

低压定量叶片泵VPNC型号说明

低压定量叶片泵VPNC规格表

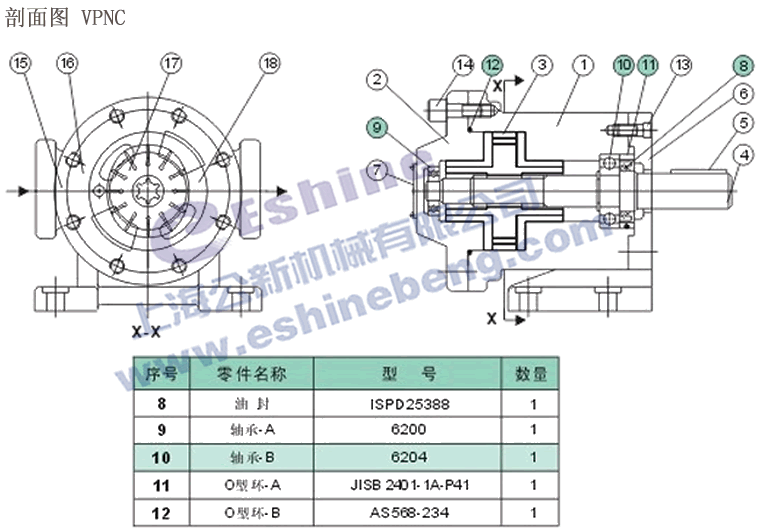

低压定量叶片泵VPNC剖面图

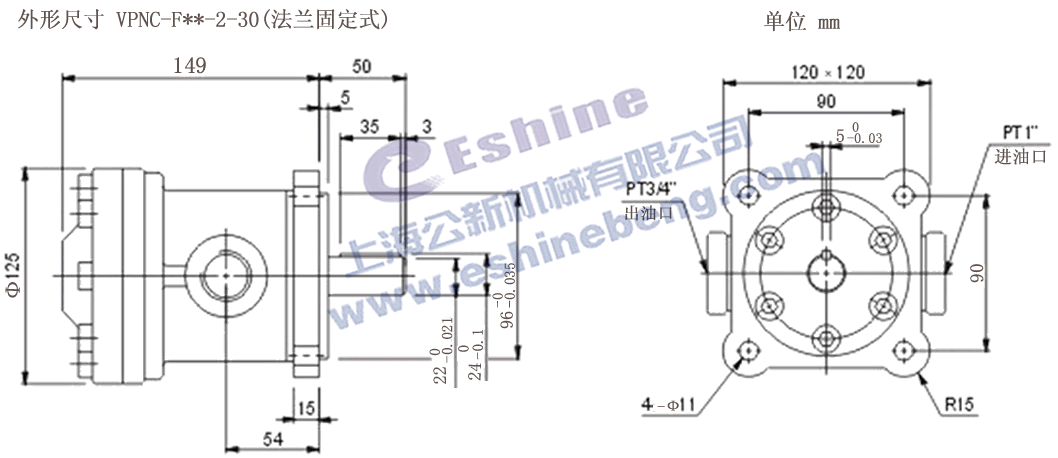

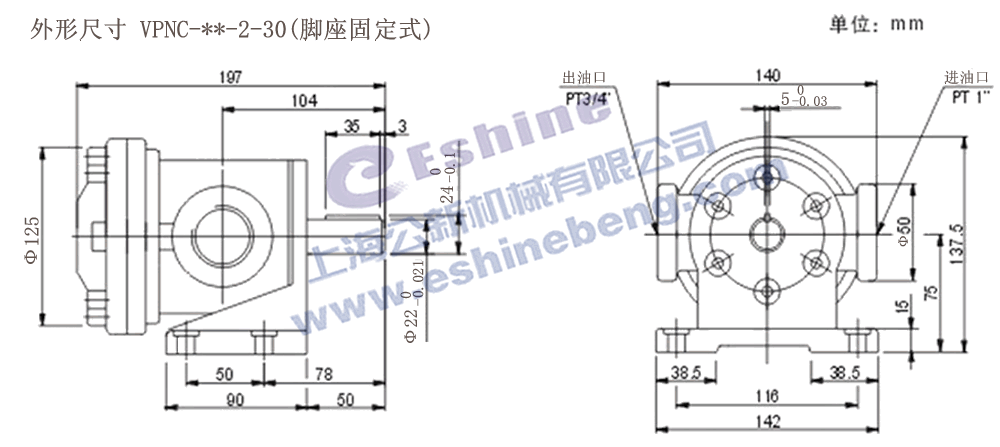

低压定量叶片泵VPNC尺寸图

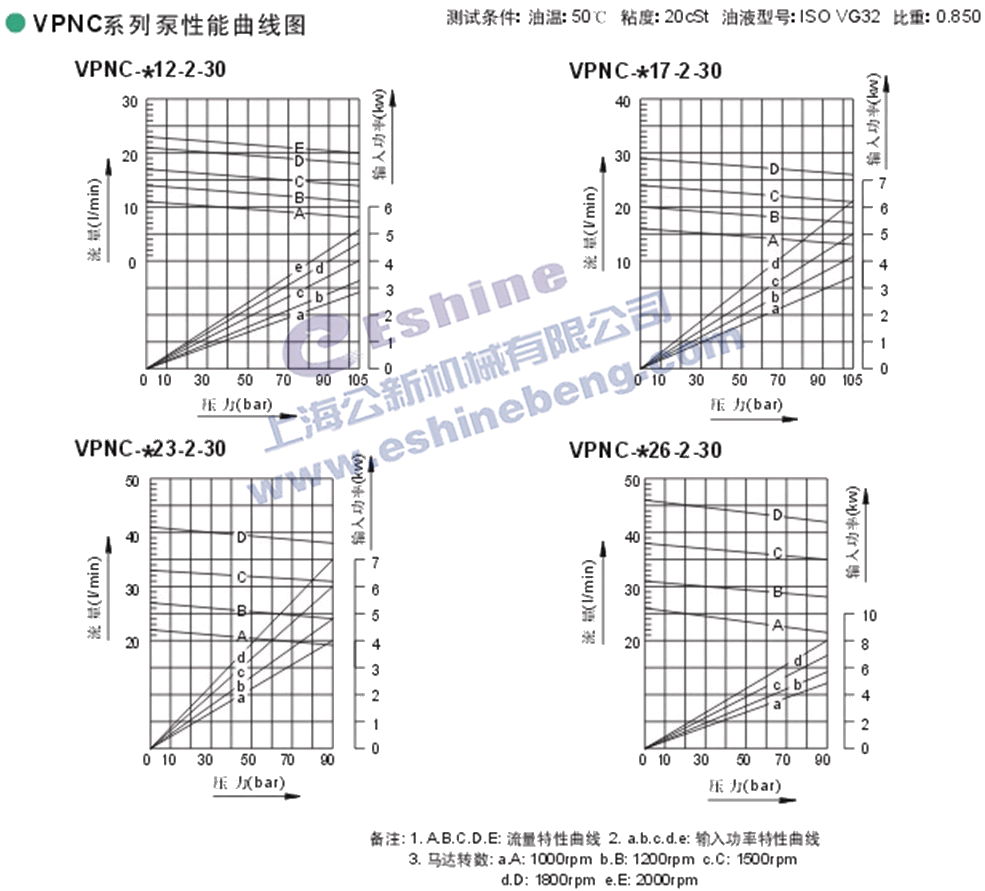

低压定量叶片泵VPNC特性曲线
