1、单级叶片泵DV系列低噪音和低脉动,通过吸油口的阻力小,从而实现了低噪音运转。 2、单级叶片泵DV系列可靠性高,维持油液均衡的结构使油压能有良好的压力平衡,由于没有偏心载荷作用在轴和轴承上,将大大提高机器寿命。 单级叶片泵DV系列有如下型号:DVSF-1V-20,DVSF-2V-20,DVSF-3V-20,DVSF-4V-20,DVSF-5V-20,DVSF-6V-20,DVSB-1V-20,DVSB-2V-20,DVSB-3V-20,DVSB-4V-20,DVSB-5V-20,DVSB-6V-20,DVMF-1V-20,DVMF-2V-20,DVMF-3V-20,DVMF-4V-20,DVMF-5V-20,DVMF-6V-20,DVMB-1V-20,DVMB-2V-20,DVMB-3V-20,DVMB-4V-20,DVMB-5V-20,DVMB-6V-20,DVLF-2V-20,DVLF-3V-20,DVLF-4V-20,DVLB-2V-20,DVLB-3V-20,DVLB-4V-20。 |
* | -DV | * | * | -*V | -20 | -* |
适用液体的标记说明 | 型号 | 液压泵容量代码 | 连接类型 | 排量标记 | 设计代号 | 旋转方向 |
无标记: 含石油成分的液压油 含水/乙二醇的液压油 含W/O乳化液成分的液压油 |
DV 单级叶片泵 |
S:小型 M:中型 L:大型 |
F:法兰连接 B:底座连接 |
参照规格表 | 20 设计代号可变更 |
(从轴端看) 无标记:顺时针(右转) L:逆时针(左转) |

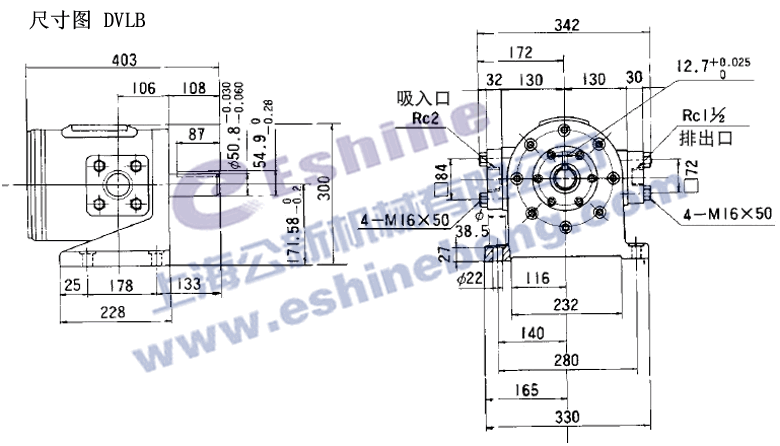

备注:DVL*型:法兰用于连接吸油管和排油管,O型圈和螺栓附在泵上。
型号 | [条件]输入转速:1200Min−¹ 液压油:相当于ISO VG32油温:40℃ | |||||||||
排量l/min | 轴端输入功率 | |||||||||
0.4Mpa (4kgf/cm²) |
3Mpa (30kgf/cm²) |
5Mpa (50kgf/cm²) |
7Mpa (70kgf/cm²) |
0.4Mpa (4kgf/cm²) |
1Mpa (10kgf/cm²) |
3Mpa (30kgf/cm²) |
5Mpa (50kgf/cm²) |
7Mpa (70kgf/cm²) |
||
DVS*-1V | 6.4 | 5.9 | 5.4 | 5.0 | 0.2 | 0.3 | 0.7 | 1.0 | 1.4 | |
DVS*-2V | 9.0 | 8.4 | 8.0 | 7.5 | 0.2 | 0.4 | 0.8 | 1.3 | 1.7 | |
DVS*-3V | 13.5 | 12.6 | 12.3 | 12.0 | 0.22 | 0.5 | 1.1 | 1.7 | 2.4 | |
DVS*-4V | 19.5 | 18.8 | 18.4 | 18.0 | 0.25 | 0.6 | 1.4 | 2.3 | 3.2 | |
DVS*-5V | 33.0 | 32.2 | 31.6 | 31.0 | 0.33 | 1.0 | 2.3 | 3.6 | 4.9 | |
DVS*-6V | 43.0 | 42.2 | 41.6 | 41.0 | 0.45 | 1.3 | 2.9 | 4.5 | 6.2 | |
DVM*-1V | 57.0 | 55.5 | 53.8 | 52.0 | 0.5 | 1.6 | 3.8 | 6.0 | 8.5 | |
DVM*-2V | 72.0 | 70.0 | 68.5 | 67.0 | 0.8 | 2.2 | 4.8 | 7.7 | 10.5 | |
DVM*-3V | 87.0 | 85.0 | 83.5 | 82.0 | 1.2 | 2.7 | 6.2 | 9.6 | 13.0 | |
DVM*-4V | 108.0 | 106.0 | 104.5 | 103.0 | 1.6 | 3.6 | 7.8 | 11.9 | 16.0 | |
DVM*-5V | 140.0 | 137.0 | 135.5 | 134.0 | 2.1 | 4.6 | 9.5 | 14.3 | 19.0 | |
DVL*-2V | 164.0 | 157.0 | 152.0 | 148.0 | 3.2 | 6.2 | 11.6 | 17.3 | 23.0 | |
DVL*-3V | 207.0 | 200.0 | 196.0 | 192.0 | 3.8 | 7.5 | 15.0 | 22.5 | 28.3 | |
DVL*-4V | 226.0 | 219.0 | 216.0 | 208.0 | 4.8 | 8.8 | 16.7 | 24.8 | 31.5 |
备注:重量;1、DVS*法兰连接:10Kg,底座安装:11Kg。2、DVM*法兰连接:26Kg,底座安装:28Kg。3、DVL*法兰连接:107Kg,底座安装:110Kg(包括连接管法兰和螺栓重量)。
