1、低压变量叶片泵VDR独特的偏芯油环可随压力上升而自动转移到中心使排出量为最小。 2、低压变量叶片泵VDR内装高精度压力补偿机构。 3、低压变量叶片泵VDR与压力成比例的输入可以防止油温上升。 4、低压变量叶片泵VDR省去回路中的溢流阀与卸荷阀，节能、经济。 5、低压变量叶片泵VDR低噪音，耐用。 低压变量叶片泵VDR有如下型号：VDR-1A-1A1-13,VDR-1A-1A2-13,VDR-1A-1A3-13,VDR-1B-1A1-13,VDR-1B-1A2-13,VDR-1B-1A3-13,VDR-2A-1A2-13,VDR-2A-1A2-13,VDR-2A-1A3-13,VDR-2B-1A1-13,VDR-2B-1A2-13,VDR-2B-1A3-13。 |
| VDR | -1 | A | -1 | A | 2 | -13 |
| 系列号码 | 泵尺寸 | 安装方式 | 油环尺寸 | 流量特性 | 压力调整范围 | 设计号 |
| 低压变量 叶片泵VDR |
1,2 | A：脚座型 B：法兰型 |
1 | 定量排出型 | 1：1∼2MPa 2：1.5∼3.5MPa 3：3∼6MPa |
13 |
| 型 号 | 排量 cm³/rev |
无负载时排量l/min | 压力调整 范围Mpa |
最高瞬间 压力Mpa |
转速min−¹ | 重量kg | |||||
| 1000min−¹ | 1200min−¹ | 1500min−¹ | 1800min−¹ | 最低 | 最高 | ||||||
| VDR-1A(B)-1A1-13 | 13.9 | 14 | 16.5 | 21 | 25 | 1∼2 | 14 | 800 | 1800 | 8 | |
| VDR-1A(B)-1A2-13 | 13.9 | 14 | 16.5 | 21 | 25 | 1.5∼3.5 | |||||
| VDR-1A(B)-1A3-13 | 11.1 | 11 | 13 | 17 | 20 | 3∼6 | |||||
| VDR-2A(B)-1A1-13 | 25 | 25 | 30 | 38 | 45 | 1∼2 | 14 | 800 | 1800 | 21 | |
| VDR-2A(B)-1A2-13 | 25 | 25 | 30 | 38 | 45 | 1.5∼3.5 | |||||
| VDR-2A(B)-1A3-13 | 22.2 | 22 | 26.5 | 34 | 40 | 3∼6 | |||||

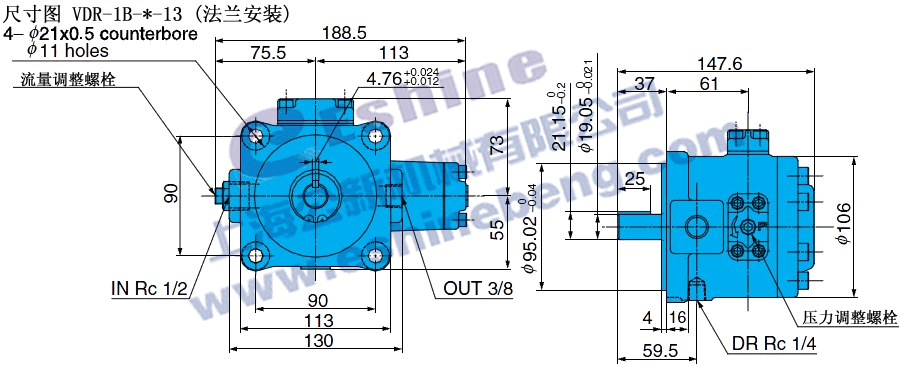

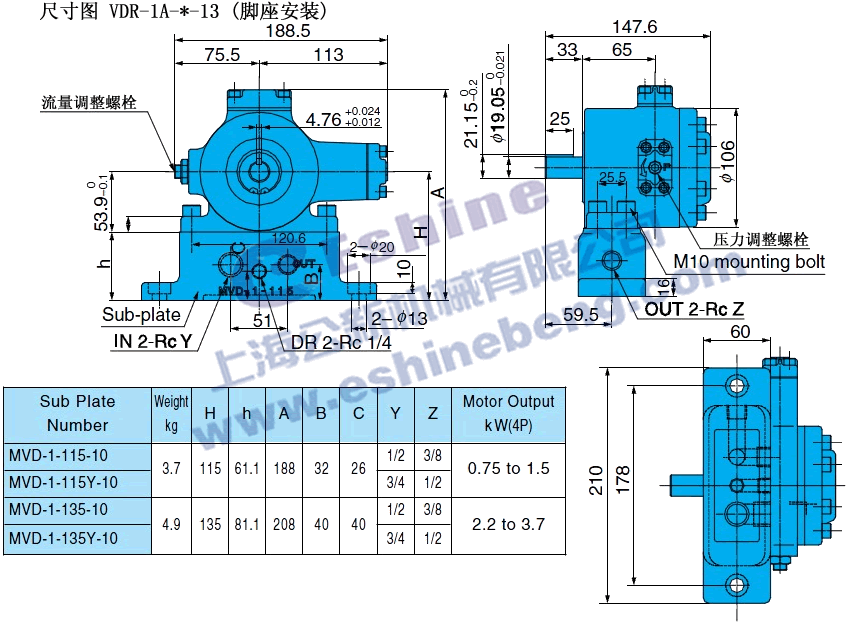

低压变量叶片泵VDR-1A-*-13尺寸图下载 低压变量叶片泵VDR-1B-*-13尺寸图下载

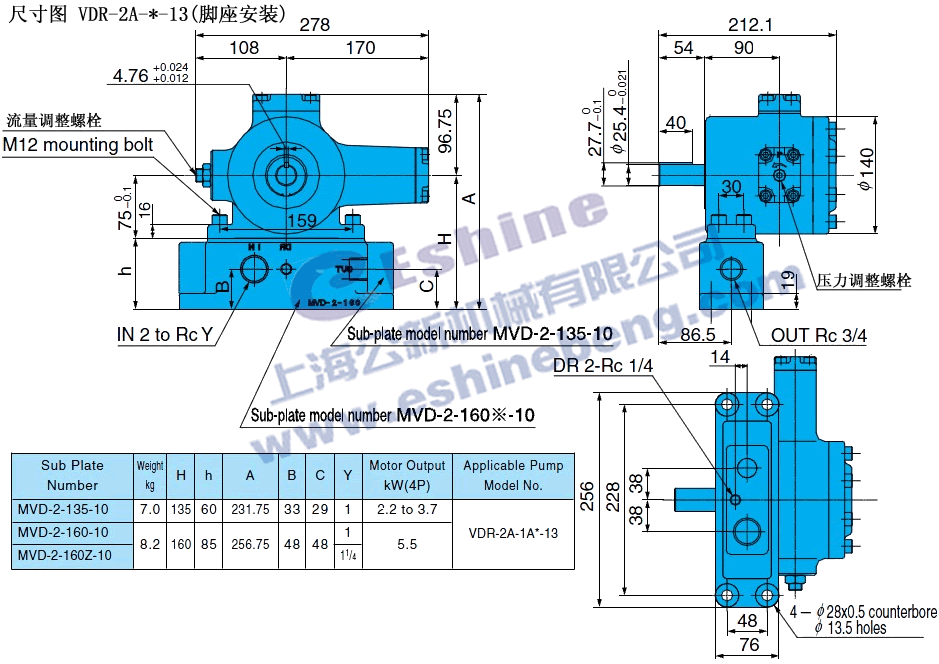

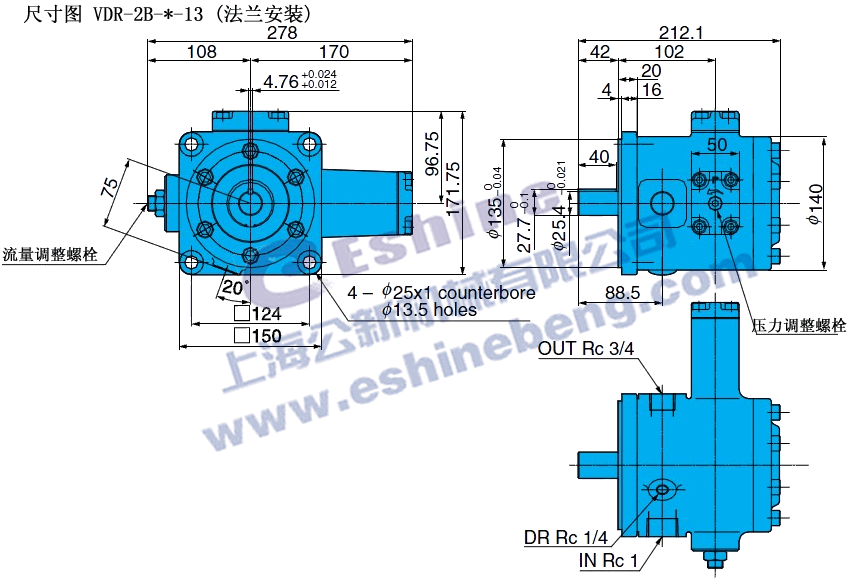

低压变量叶片泵VDR-2A-*-13尺寸图下载 低压变量叶片泵VDR-2B-*-13尺寸图下载
