1、低压变量叶片泵PVF高效率，高压下稳定旋转。特殊压力控制机构，凸轮环3点支撑方式，使在大幅提高高压时的旋转性能，在140bar下亦可发挥高效率，稳定的性能。 2、低压变量叶片泵PVF高效率，高压下稳定旋转。采用数种隔音，防振的新机构，尤其可提高凸轮环旋转的稳定性。由控制活塞，偏位活塞所形成的特殊3点支撑方式，减少凸轮环振动，旋转时务噪音。 3、低压变量叶片泵PVF反应灵敏，精度够。崭新的凸轮环控制机构，凸轮环无过位移，而提高反应灵敏度。启动，停止，负荷变动时不会改变精密度。 4、低压变量叶片泵PVF灵敏的特性，流量稳定。崭新的压力平衡式压力控制机构，在高压状态下流量亦高度的稳定顺畅。 5、低压变量叶片泵PVF高效率旋转，减少马力损失。采用新机构减少损失马力，尤其是高压无输出状态时，更明显的减少马力损失。 6、低压变量叶片泵PVF维护，检修容易。压力调整装置和流量调整装置放在同一侧面，方便维护，调整。 低压变量叶片泵PVF有如下型号：PVF-8-70-10S,PVF-8-35-10S,PVF-8-55-10S,PVF-8-20-10S,PVF-8-70-10,PVF-8-35-10,PVF-8-55-10,PVF-8-20-10,PVF-12-70-10S,PVF-12-35-10S,PVF-12-55-10S,PVF-12-20-10S,PVF-15-70-10S,PVF-15-35-10S,PVF-15-55-10S,PVF-15-20-10S,PVF-20-70-10S,PVF-20-35-10S,PVF-20-55-10S,PVF-20-20-10S,PVF-30-70-10S,PVF-30-35-10S,PVF-30-55-10S,PVF-30-20-10S,PVF-40-70-10S,PVF-40-35-10S,PVF-40-55-10S,PVF-40-20-10S,PVF-12-70-10,PVF-12-35-10,PVF-12-55-10,PVF-12-20-10,PVF-15-70-10,PVF-15-35-10,PVF-15-55-10,PVF-15-20-10,PVF-20-70-10,PVF-20-35-10,PVF-20-55-10,PVF-20-20-10,PVF-30-70-10,PVF-30-35-10,PVF-30-55-10,PVF-30-20-10,PVF-40-70-10,PVF-40-35-10,PVF-40-55-10,PVF-40-20-10。 |
| PVF | -12 | -70 | -10 | S | |||
| 机壳号 | 吐出量规格(在3.5bar,1800r/min) | 压力调整范围 | 设计号 | 主轴编号 | |||
| 记号 | 吐出量ℓ/min | (几何排量)(cm³/rev) | 记号 | 调整范围(bar) | |||
| PVF 法兰型式 |
8 | 8 | (5) | 20 | 8∼20 | 10 | 无标记： 半圆键心轴 S: 花键心轴 |
| 12 | 12 | (7) | 35 | 15∼35 | |||
| 15 | 15 | (8) | 55 | 30∼55 | |||
| 20 | 20 | (12) | 70 | 50∼70 | |||
| 30 | 30 | (16) | 出厂时压力设定 Pmin. | ||||
| 40 | 40 | (22) | |||||
| 出厂时吐出量设定 Qmax | |||||||
| 机壳号 | 吐出量ℓ/min | (几何排量)(cm³/rev) | 重量Kg |
| PVF-8/12-**-10 | 8/12 | 5/7 | 5 |
| PVF-15/20-**-10 | 15/20 | 8/12 | 6 |
| PVF-30-**-10 | 30 | 16 | 9 |
| PVF-40-**-10 | 40 | 22 | 9 |

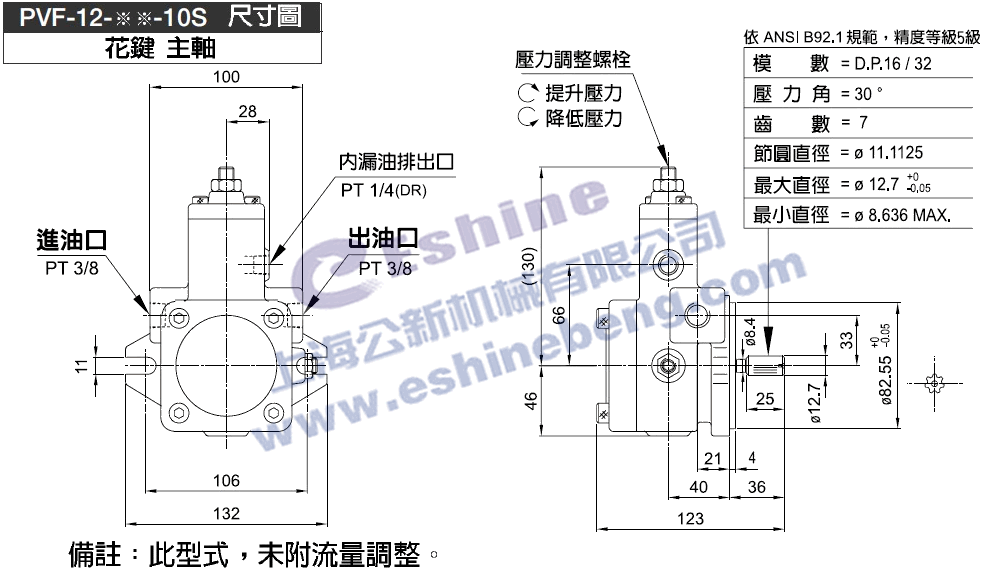

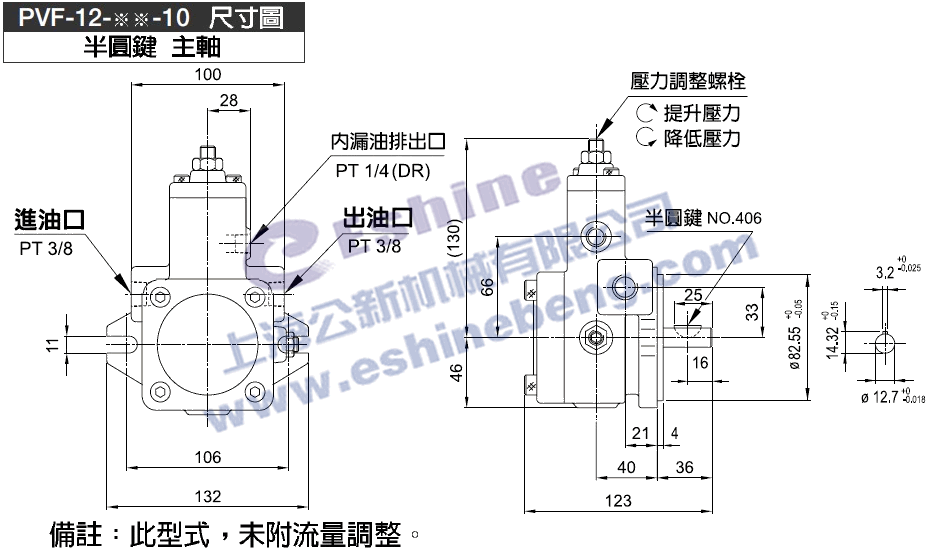

低压变量叶片泵PVF-12-**-10尺寸图下载 低压变量叶片泵PVF-12-**-10S尺寸图下载

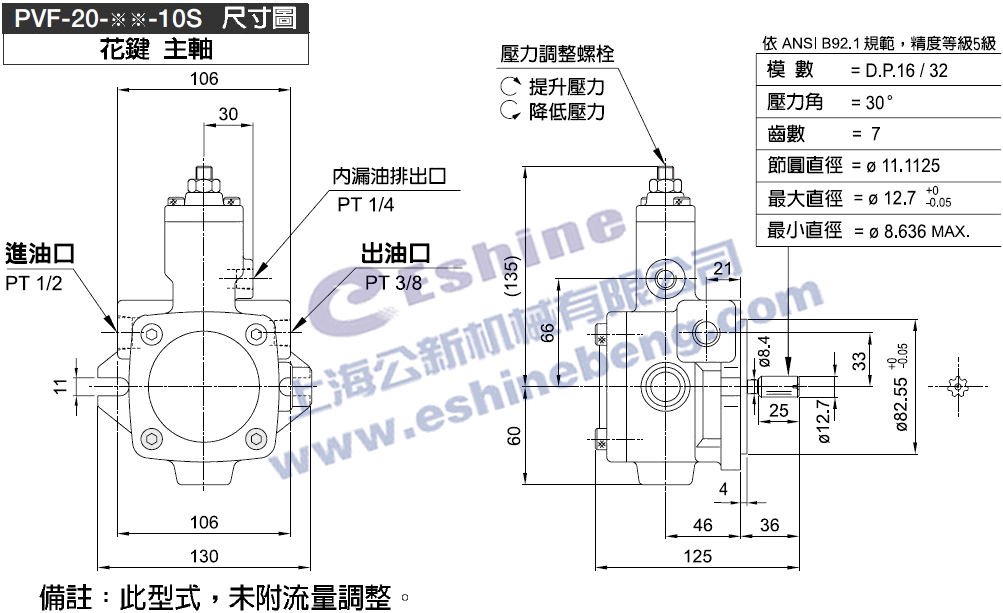

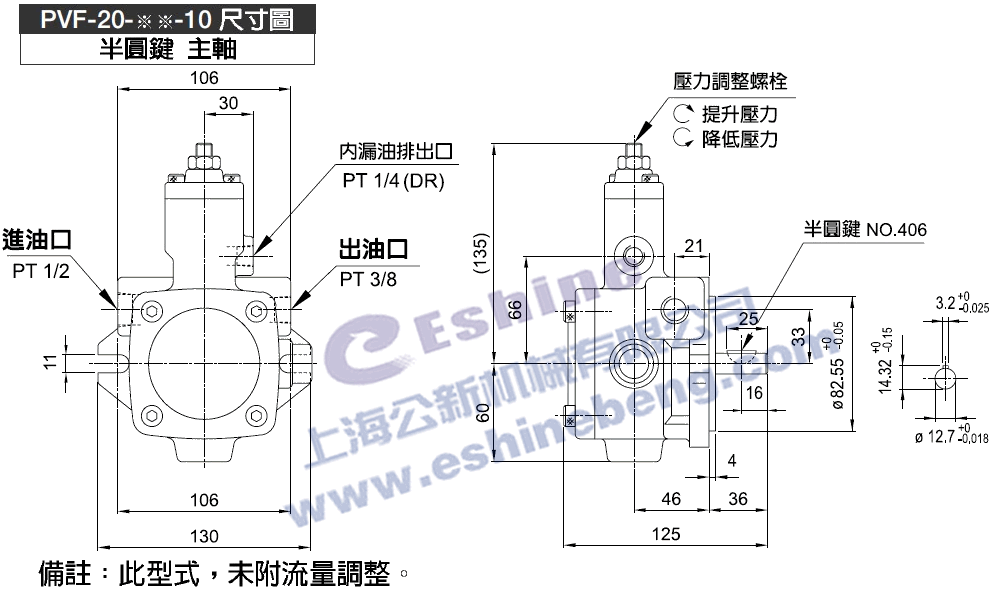

低压变量叶片泵PVF-20-**-10尺寸图下载 低压变量叶片泵PVF-20-**-10S尺寸图下载

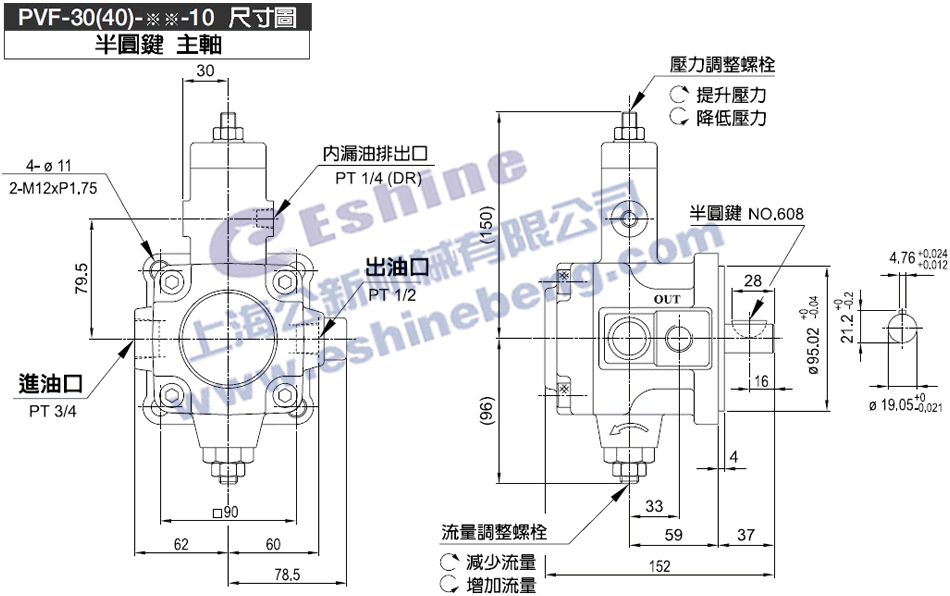

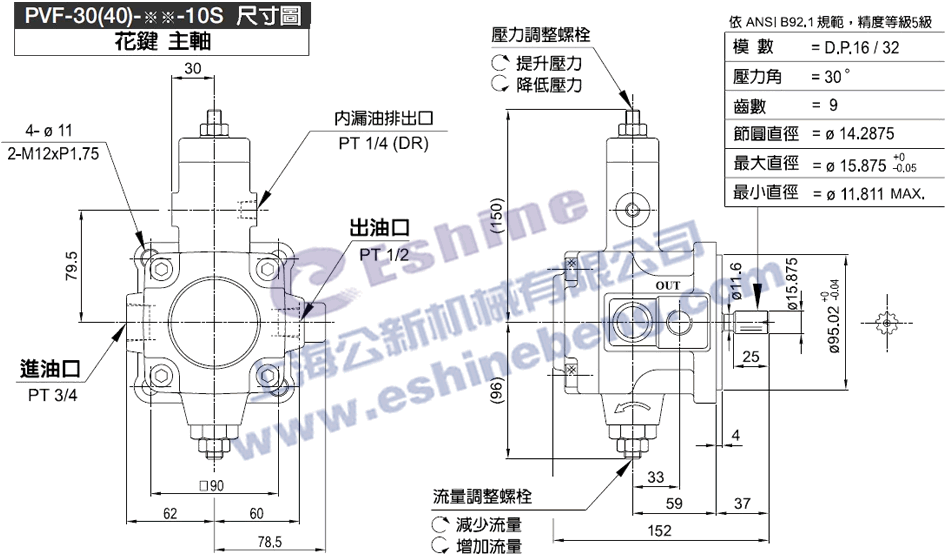

低压变量叶片泵PVF-30(40)-**-10尺寸图下载 低压变量叶片泵PVF-30(40)-**-10S尺寸图下载
