低压变量叶片泵VA1~VE1

低压变量叶片泵VA1∼VE1型号说明

VA1	-15	F	A2
型号说明	排量	安装方式	压力调整范围
低压变量叶片泵VA1	参照规格表	F：法兰式 L：脚座式	参照规格表

低压变量叶片泵VA1∼VE1规格表

型 号	最高使用 压力Mpa	排量 mℓ/rev	无负荷时之流量(ℓ/min)		压力调整范围Mpa	转速 r/min		重量(kg)
			1500rpm	1800rpm		最低	最高	法兰型	脚座型
VA1-08F-A*	7	4.4	6.7	8	A1：0.8∼2.0 A2：1.5∼3.5 A3：3.0∼7	800	1800	5.0	6.0
VA1-12F-A*		6.7	10.0	12				5.0	6.0
VA1-15F-A*		8.3	12.5	15				5.0	6.0
VB1-20F-A*		11.1	16.7	20				5.5	6.5
VB1-24F-A*		13.3	20.0	24				5.5	6.5
VC1-26F-A*		14.5	21.7	26				9.0	12
VD1-25F-A*		13.9	20.8	25				9.5	12.5
VD1-30F-A*		16.7	25.0	30				9.5	12.5
VE1-35F-A*		19.4	29.1	35				9.5	12.5
VE1-40F-A*		22.2	33.3	40				9.5	12.5
VE1-45F-A*		25.0	37.5	45				9.5	12.5

低压变量叶片泵VA1∼VE1剖面图

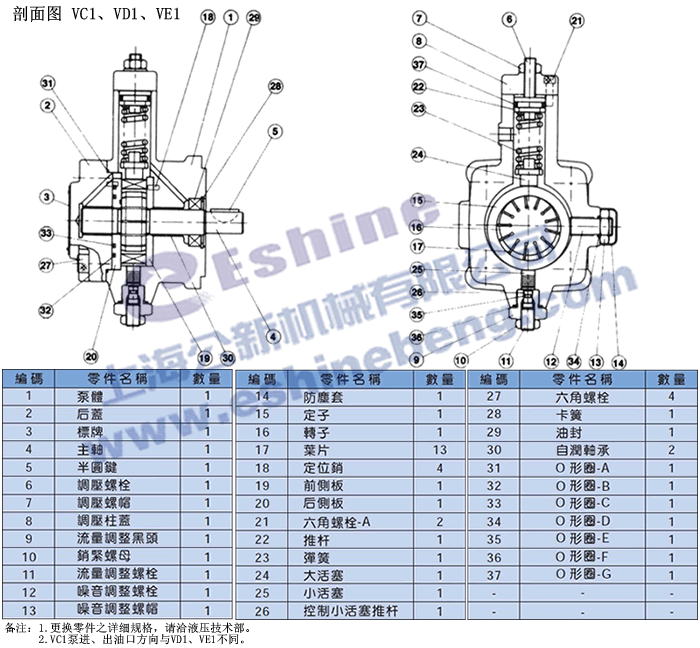

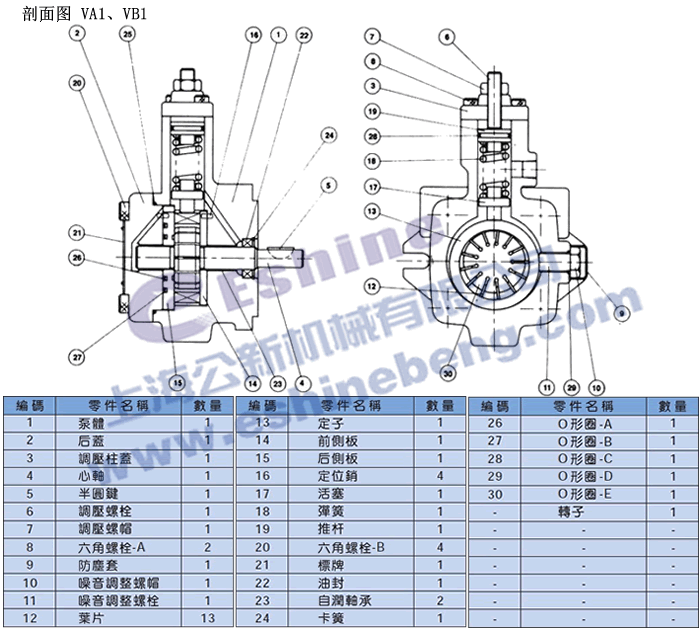

低压变量叶片泵VA1、VB1剖面图下载 低压变量叶片泵VC1、VD1、VE1剖面图


低压变量叶片泵VA1∼VE1尺寸图

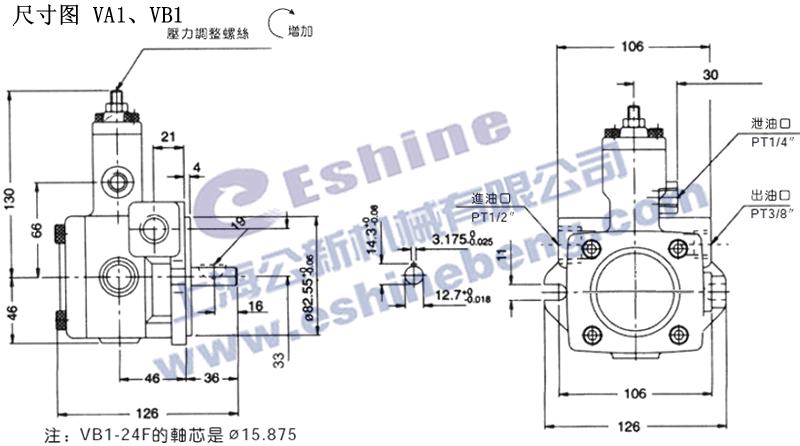

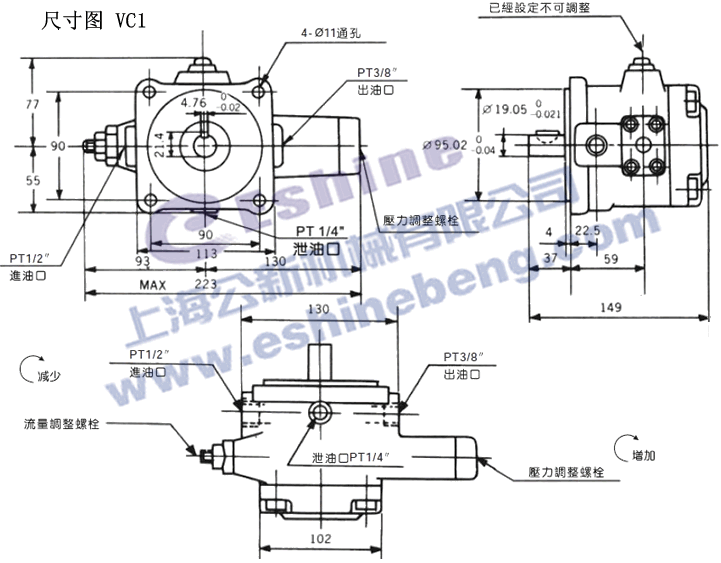

低压变量叶片泵VA1、VB1尺寸图下载 低压变量叶片泵VC1尺寸图下载

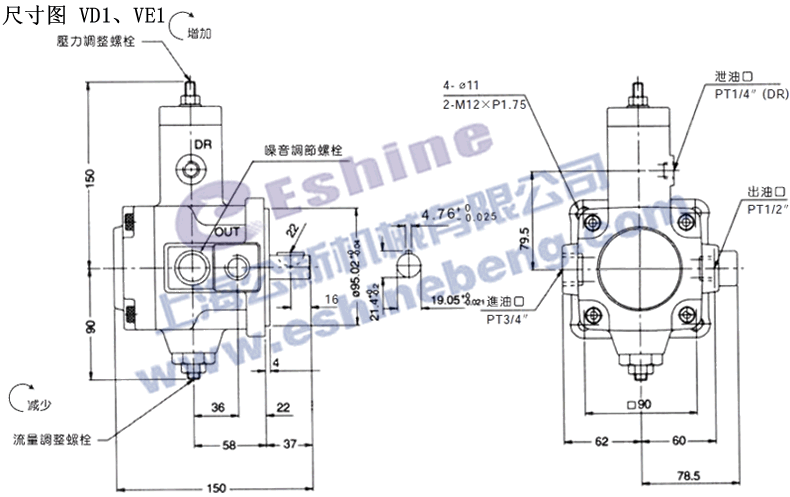

低压变量叶片泵VD1、VE1尺寸图下载

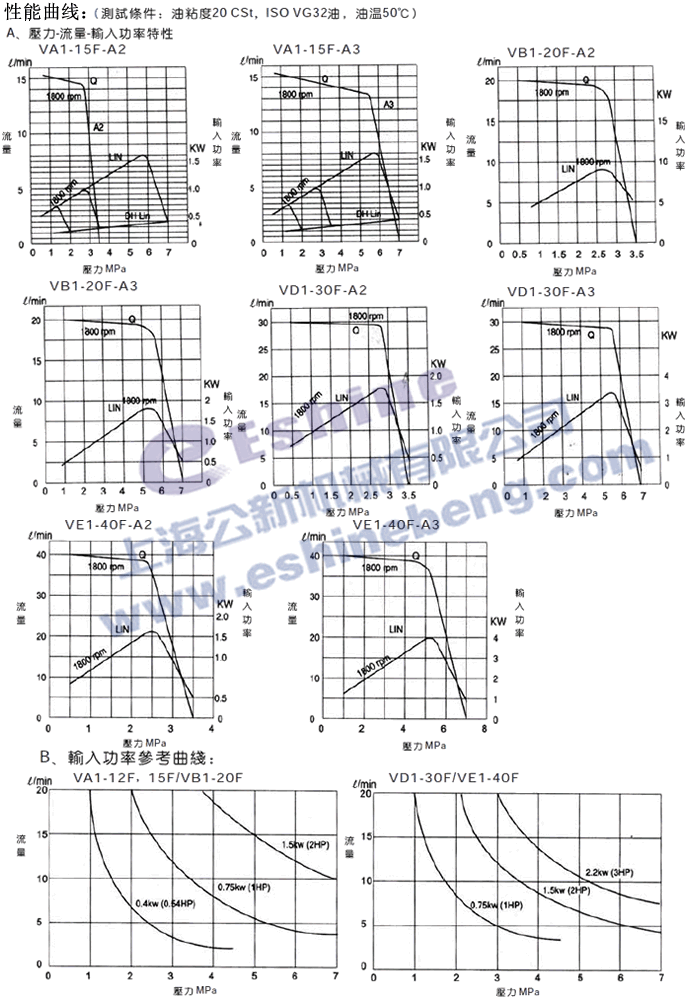

低压变量叶片泵VA1∼VE1性能曲线

低压变量叶片泵VA1∼VE1性能曲线下载

1、低压变量叶片泵VA1∼VE1转动方向：顺时针方向(从轴端看)为标准品、仅有此转向。回转方向的确认可由瞬间起动电机来检查。
2、低压变量叶片泵VA1∼VE1液压油：7MPa以下，使用40℃时粘度20～50cSt(ISOVG32)的液压油，7MPa以上，使用40℃时粘度30～68 cSt(ISOVG46，VG68) 的液压油。
3、低压变量叶片泵VA1∼VE1泄油管压力：泄油管一定要直接插到油箱的油面下，而配管所产生的背压，请维持在0.03MPa以下。
4、低压变量叶片泵VA1∼VE1工作油温：在使用时连续运转的温度为15～60℃。
5、低压变量叶片泵VA1∼VE1轴心配合：泵轴与马达之偏心误差为0.05mm，角度误差为1°。
6、低压变量叶片泵VA1∼VE1吸油压力：吸油口的压力为-0.03MPa～0.03MPa。
7、低压变量叶片泵VA1∼VE1排量调整：排量调整时，先放松调节螺帽，再旋转调整螺栓，右转减少流量，而左转则增加，调整完毕，请上紧螺帽。
8、低压变量叶片泵VA1∼VE1压力调整：左转(逆时针方向)压力调整螺栓，使输出压力降低，右转(顺时针方向)则升高，调整完毕，请上紧螺帽。
9、低压变量叶片泵VA1∼VE1新机运转：开始运转时，应在无压力的状态下反复起动电机马达，以排出泵内和吸油管中的空气，为确保系统内的空气排除，可在无负载的状态下连续运转10分钟。
