1、中高压定量叶片泵IVPQ系列设计优越，容积效率高，寿命长，低噪音。
中高压定量叶片泵IVPQ系列有如下型号：IVPQ1-2-F-R,IVPQ1-3-F-R,IVPQ1-4-F-R,IVPQ1-5-F-R,IVPQ1-6-F-R,IVQP1-7-F-R,IVPQ1-8-F-R,IVPQ1-10-F-R,IVPQ1-11-F-R,IVPQ1-12-F-R,IVPQ1-14-F-R,IVPQ2-10-F-R,IVPQ2-12-F-R,IVPQ2-14-F-R,IVPQ2-15-F-R,IVPQ2-17-F-R,IVQP2-19-F-R,IVPQ2-21-F-R,IVPQ2-25-F-R,IVPQ3-17-F-R,IVPQ3-21-F-R,IVPQ3-25-F-R,IVPQ3-30-F-R,IVPQ3-32-F-R,IVPQ3-35-F-RIVPQ3-38-F-R,IVPQ3-42-F-R,IVPQ4-30-F-R,IVPQ4-35-F-R,IVPQ4-38-F-R,IVPQ4-42-F-R,IVPQ4-50-F-R,IVPQ4-60-F-R,IVPQ4-67-F-R,IVPQ4-75-F-R等。

中高压定量叶片泵IVPQ系列型号说明

(F3-)	IVPQ2	-17	A	M	-F	-R	-86			C	-10
前注油液相容性	机壳号	几何排量 ●代号	油口连接	油口连接变型	安装型式	旋转方向	主轴型式			出油口位置	设计编号
							平键	重载平键	花键
无标记：使用抗磨液压油或磷酸酯 F11- 使用水乙二醇液 F3- 使用油包水乳化液	IVPQ1	2,3,4,5 6,7,8,10 11,12,14	A- SAE4 螺栓法兰	M- 米制固定螺纹 L- 脚座安装型式	F- 法兰安装型式 L- 脚座安装型式	从泵的轴端看	1	N/A	151	从泵盖端看 A- 在进油口对面 B- 从进油口逆时针转90° C- 在进油口同侧 D- 从进油口顺时针转90°	10
	IVPQ2	10,12,14 15,17,19 21,25					1	86	11
	IVPQ3	17,21,25 30,32,35 38,42					1	86	11
	IVPQ4	30,35,38 42,50,60 67,75					1	86	11

备注：●代号是在1200r/min和6.9bar(100 psi)下的额定容量(US gpm)。IVPQ系列主轴，无花键型式。

中高压定量叶片泵IVPQ系列规格表

IVPQ型单泵最高使用压力										重量 Kg
机壳号	●代号	机可排量 cm³/r	IVPQ		F11-IVPQ		F3-IVPQ		最低回转数 (r/min)
			★使用抗磨液压油或磷酸酯		使用水乙二醇液		使用油包水乳化液
			最高使用压力 (bar)	最高回转数 (r/min)	最高使用压力 (bar)	最高回转数 (r/min)	最高使用压力 (bar)	最高回转数 (r/min)		法兰型	脚座型
IVPQ1	2	7.5	138	1800	138	1500	138	1200	600	18.5	21.5
	3	10.2
	4	12.8	207		157
	5	16.7
	6	19.2
	7	22.9
	8	26.2
	10	31.0
	11	35.0
	12	37.9	157		138
	14	44.2	138
IVPQ2	10	32.5	172	1800	157	1500	138	1200	600	29.5	39
	12	38.3
	14	43.3
	15	46.7
	17	52.5
	19	59.2
	21	65.0
	25	78.6	138		138
IVPQ3	17	53.3	172	1800	157	1500	138	1200	600	43	52.5
	21	66.7
	25	79.2
	30	95.0
	32	100
	35	109
	38	118
	42	134	138		138
IVPQ4	30	96.0	172	1800	157	1500	138	1200	600	71	96
	35	109
	38	128
	42	134
	50	156
	60	189
	67	210	157		138
	75	236	138

备注：●代号是在1200r/min和6.9bar下的额定容量US gpm。★记号，允许0.5秒以内，超过"最高使用压力"10％的瞬间(尖峰)压力。

外形图片:

中高压定量叶片泵IVPQ系列尺寸图

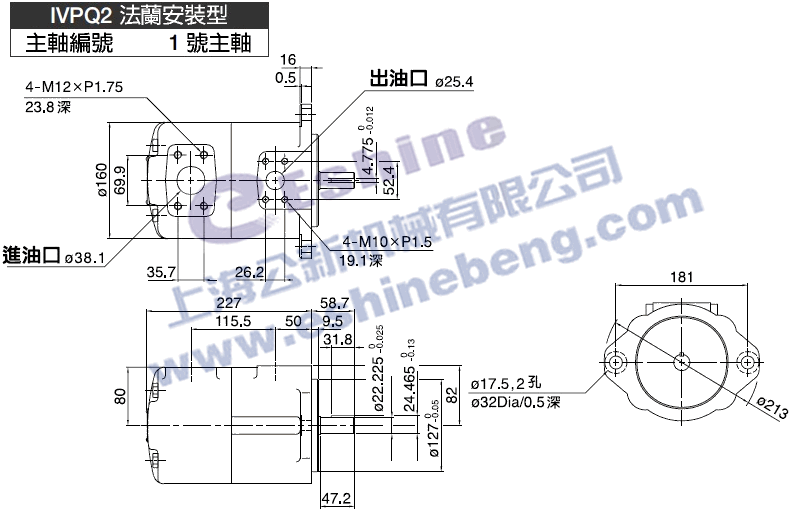

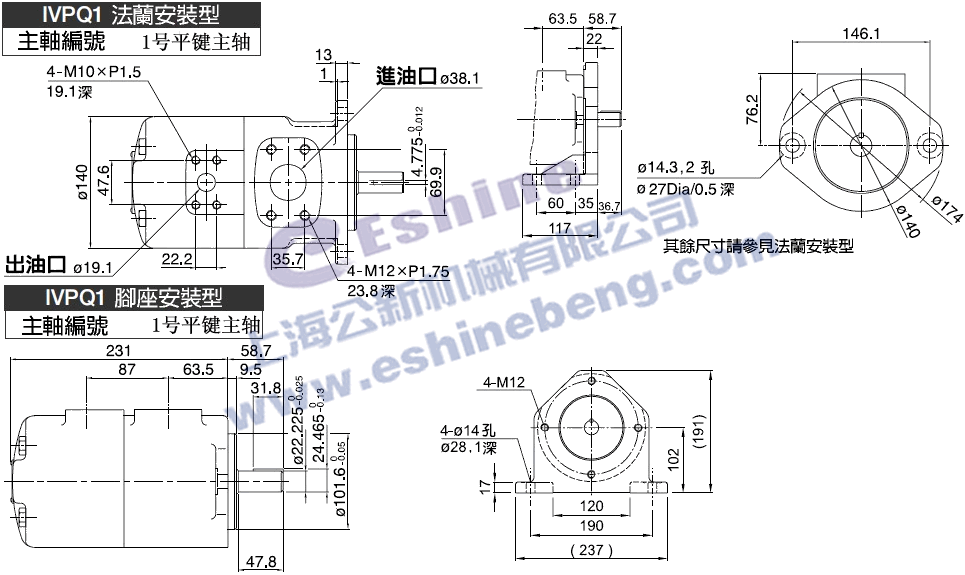

中高压定量叶片泵IVPQ1(1号平键主轴)尺寸图下载中高压定量叶片泵IVPQ2(1号平键主轴)尺寸图下载

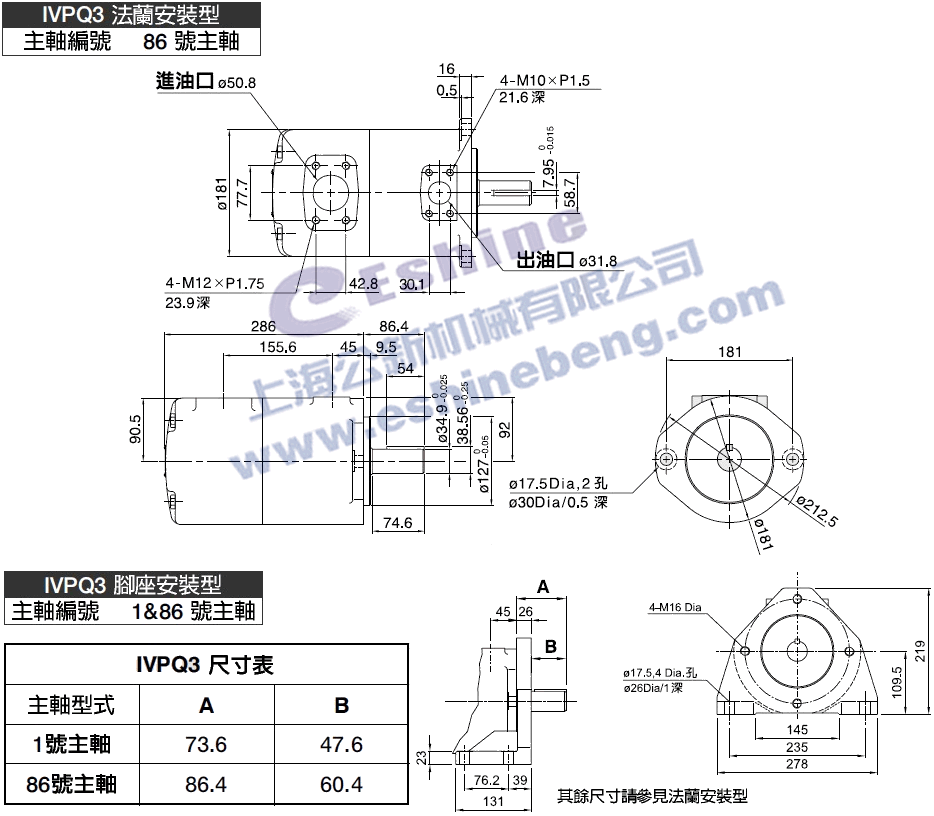

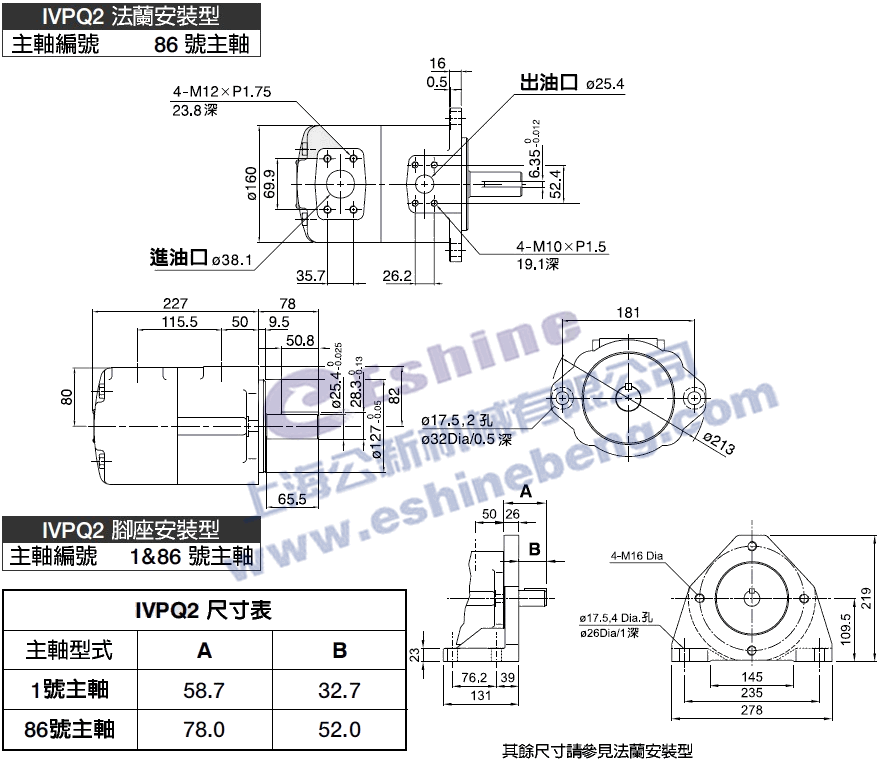

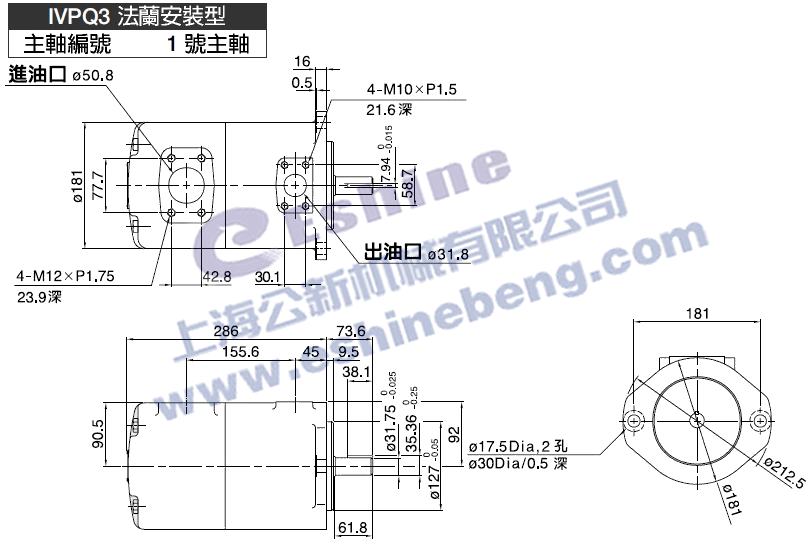

中高压定量叶片泵IVPQ2(86号平键主轴/1&86号主轴)尺寸图下载中高压定量叶片泵IVPQ3(1号平键主轴)尺寸图下载

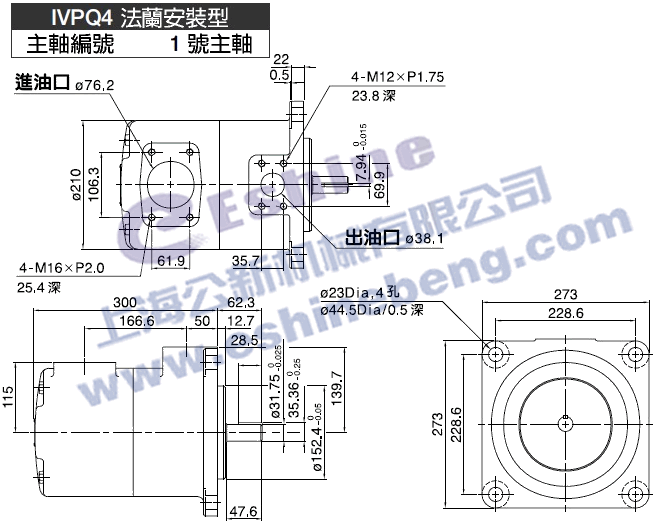

中高压定量叶片泵IVPQ3(86号平键主轴/1&86号主轴)尺寸图下载中高压定量叶片泵IVPQ4(1号平键主轴)尺寸图下载

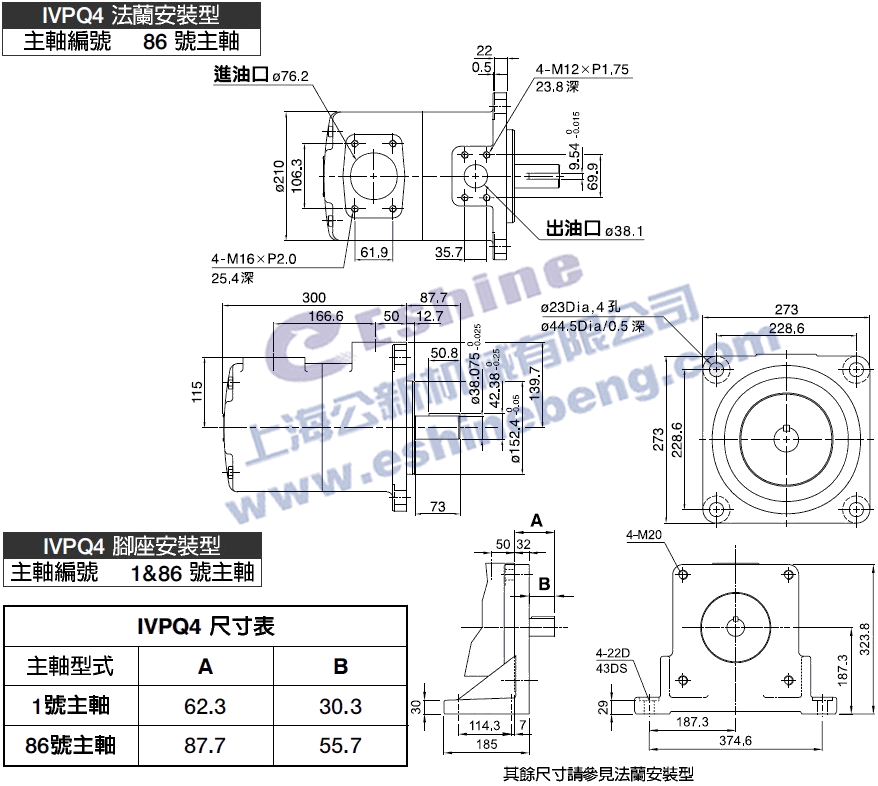

中高压定量叶片泵IVPQ4(86号平键主轴/1&86号主轴)尺寸图下载

使用说明:

1、中高压定量叶片泵IVPQ系列转动方向：从泵轴视之，均为右转(顺时针方向)。
2、中高压定量叶片泵IVPQ系列P-Q特性：以(定排量型)为标准。
3、中高压定量叶片泵IVPQ系列液压油：70kg/cm²以下，使用40℃时粘度30-50cSt(ISO VG32)之液压油。71kg/cm²以上，使用40℃时粘度50-70cSt(ISO VG68)之液压油。
4、中高压定量叶片泵IVPQ系列泵浦壳排油：排油管务必直接配至油箱之油面下，而配管所产生之背压，请维持在0.3kg/cm²以下。
5、中高压定量叶片泵IVPQ系列使用油温：连续运转之温度为15～60℃。
6、中高压定量叶片泵IVPQ系列轴心配合：泵轴与马达之偏心误差为0.05mm，角度误差为1°。
7、中高压定量叶片泵IVPQ系列吸油条件：吸油口之压力为-0.3kg/cm²～+0.3kg/cm²。
8、中高压定量叶片泵IVPQ系列吐出量调整：调整吐出量时，先放松固定螺帽，在旋转调整螺丝，右转减少吐出量，而左侧则增加，调整完毕，请上螺丝。
9、中高压定量叶片泵IVPQ系列压力调整：右转压力调整螺丝，使输出压力降低，而左转则增高。
10、中高压定量叶片泵IVPQ系列出厂时标准品之P-Q设定值：吐出量调整=型录所示之最大流量。压力调整=压力调整范围最小值。
11、中高压定量叶片泵IVPQ系列滑动螺栓：此螺丝在原厂组合调整时已正确设定，请勿调动。
12、中高压定量叶片泵IVPQ系列新机运转：新机开始运转时，应于无负载状况下，反复启动电动马达，以排除泵内和吸入管中之空气，于确认油泵可排油时，为确保排除系统内之空气，最好继续无负载运转10分钟。
