中高压定量叶片泵IVP系列

中高压定量叶片泵IVP系列型号说明

(F3-)

IVP2

-17

H

A

M

-F

-R

-86

C

-10

前注 油液相容性

机壳号

几何排量 ●代号

★压力型式

油口 连接

油口连 接变型

安装 型式

旋转 方向

主轴型式

出油口位置

设计 编号

平键

重载平键

花键

无标记： 使用抗磨 液压油或磷酸酯 F11- 使用水乙二醇液 F3- 使用油包 水乳化液

IVP1

2,3,4,5 6,7,8,10 11,12,14

省略： 标准型 H： 高压型

A- SAE4 螺栓 法兰

M- 米制 固定 螺纹 L- 脚座 安装 型式

F- 法兰 安装 型式 L- 脚座 安装 型式

从泵的 轴端看 R-顺时针转 L-逆时针转

1

N/A

151

从泵盖端看 A- 在进油口对面 B- 从进油口逆时针 转90° C- 在进油口同侧 D- 从进油口顺时针 转90°

10

IVP2

10,12,14 15,17,19 21,25

1

86

11

IVP3

17,21,25 30,32,35 38,42

1

86

11

IVP4

30,35,38 42,50,60 67,75

1

86

11

备注：●代号是在1200r/min和6.9bar(100 psi)下的额定容量(US gpm)。

中高压定量叶片泵IVP系列规格表

IVP型单泵最高使用压力											重量 Kg
机壳号	●代号	几何排量 cm³/r	IVP			F11-IVP		F3-IVP		最低回转数 (r/min)
			♦使用石油系抗磨液压油			使用水乙二醇液		使用油包水乳化液或磷酸酯油液
			标准型最高 使用压力(bar)	★H高压型最高 使用压力(bar)	最高回转数(r/min)	最高使用 压力(bar)	最高回 转数(r/min)	最高使 用压力(bar)	最高回 转数(r/min)		法兰型	脚座型
IVP1	2	7.5	138	157	1800	138	1200	138	1200	600	18	23.4
	3	10.2
	4	12.8	172	207		172
	5	16.7
	6	19.2
	7	22.9
	8	26.2
	10	31.0
	11	35.0
	12	37.9	157	157		157
	14	44.2	138	138		138
IVP2	10	32.5	172	207	1800	172	1200	138	1200	600	26.7	35.4
	12	38.3
	14	43.3
	15	46.7
	17	52.5
	19	59.2
	21	65.0
	25	78.6	138	157		157
IVP3	17	53.3	172	207	1800	172	1200	138	1200	600	36.9	45.6
	21	66.7
	25	79.2
	30	95.0
	32	100
	35	109
	38	118
	42	134	138	157		157
IVP4	30	96.0	172	207	1800	172	1200	138	1200	600	68.9	94.8
	35	109
	38	128
	42	134
	50	156
	60	189
	67	210	157	172		157
	75	236	138	157

备注：●代号是在1200r/min和6.9bar下的额定容量US gpm。♦记号，允许0.5秒以内，超过"最高使用压力"10％的瞬间(尖峰)压力。

中高压定量叶片泵IVP系列补充说明

1. 中高压定量叶片泵IVP系列转动方向：从泵轴视之，均为右转(顺时针方向)。
2. 中高压定量叶片泵IVP系列P-Q特性：以(定排量型)为标准。
3. 中高压定量叶片泵IVP系列液压油：70kg/cm²以下，使用40℃时粘度30-50cSt(ISO VG32)之液压油。71kg/cm²以上，使用40℃时粘度50-70cSt(ISO VG68)之液压油。

中高压定量叶片泵IVP系列尺寸图

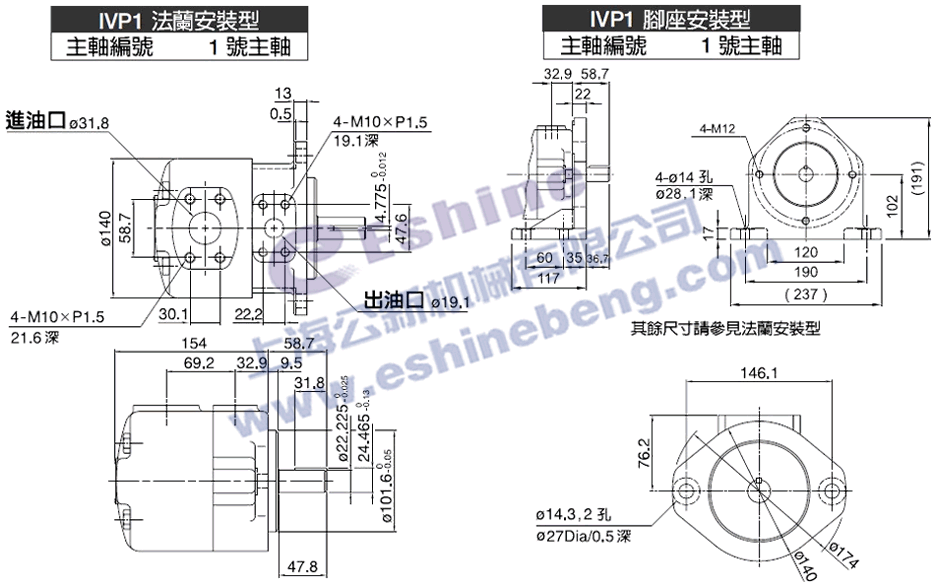

中高压定量叶片泵IVP1(1号平键主轴)尺寸图下载 中高压定量叶片泵IVP1(151号花键主轴)尺寸图下载

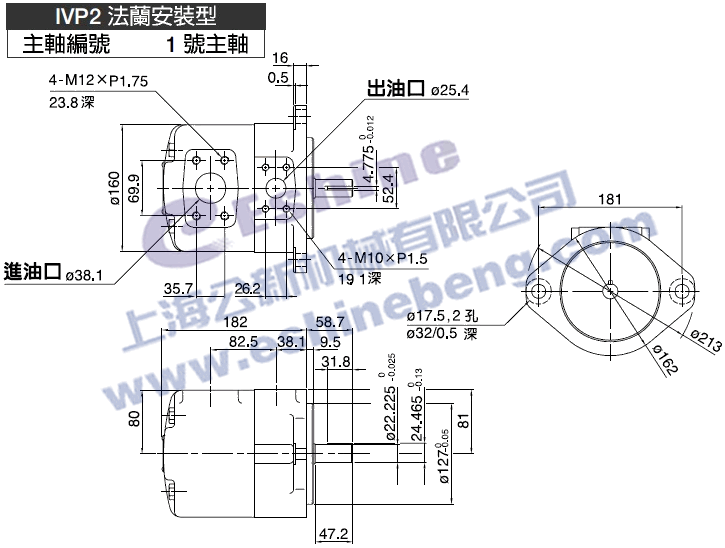

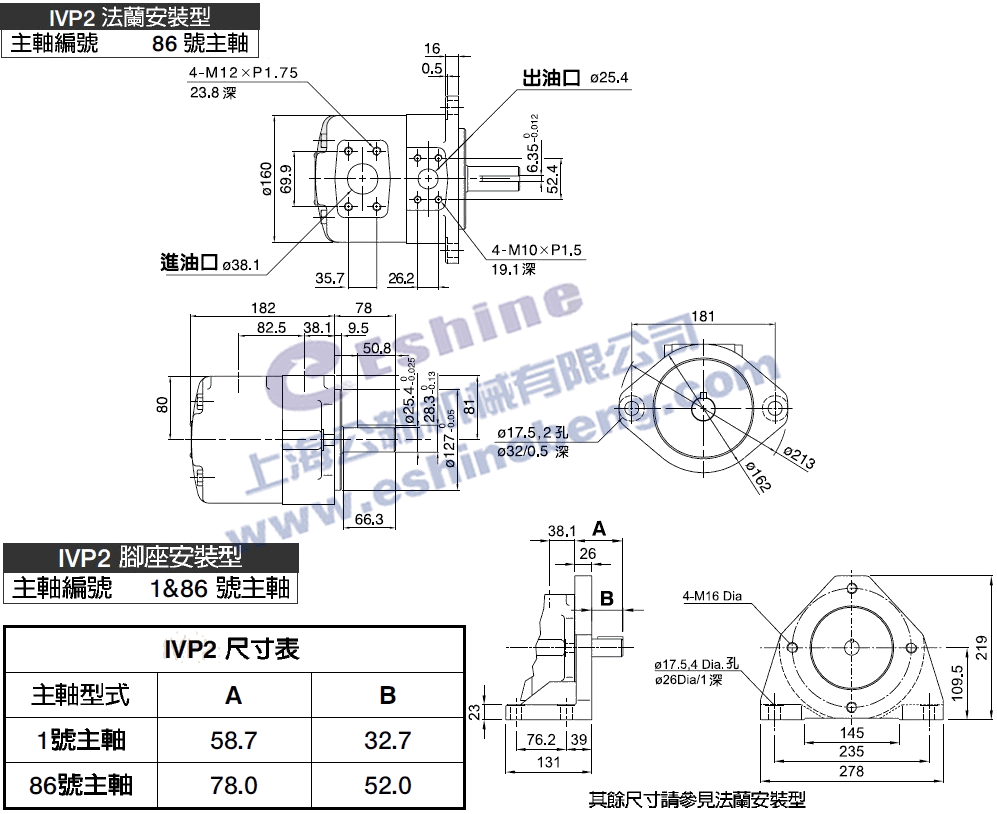

中高压定量叶片泵IVP2(1号平键主轴)尺寸图下载 中高压定量叶片泵IVP2(86号平键主轴/1&86号主轴)尺寸图下载

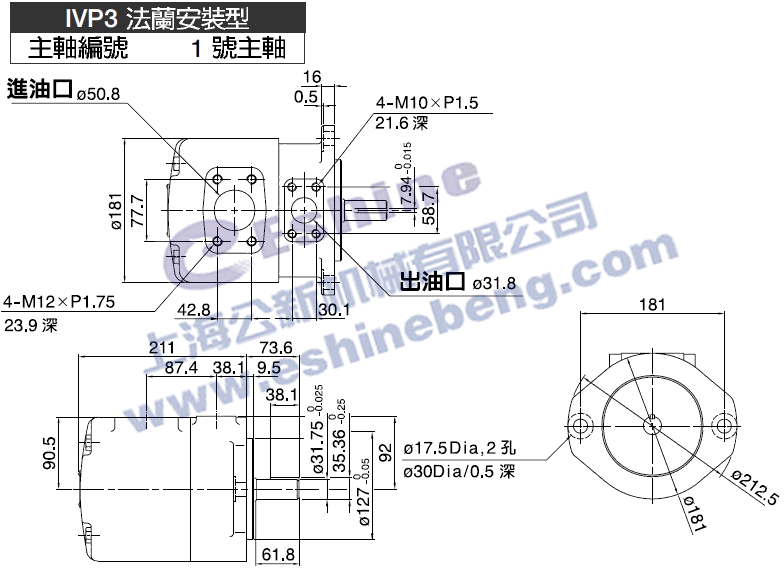

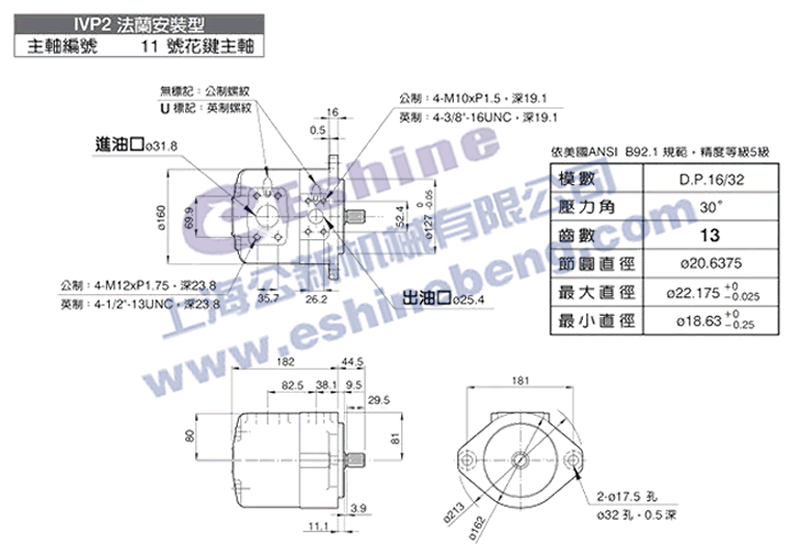

中高压定量叶片泵IVP2(11号花键主轴)尺寸图下载 中高压定量叶片泵IVP3(1号平键主轴)尺寸图下载

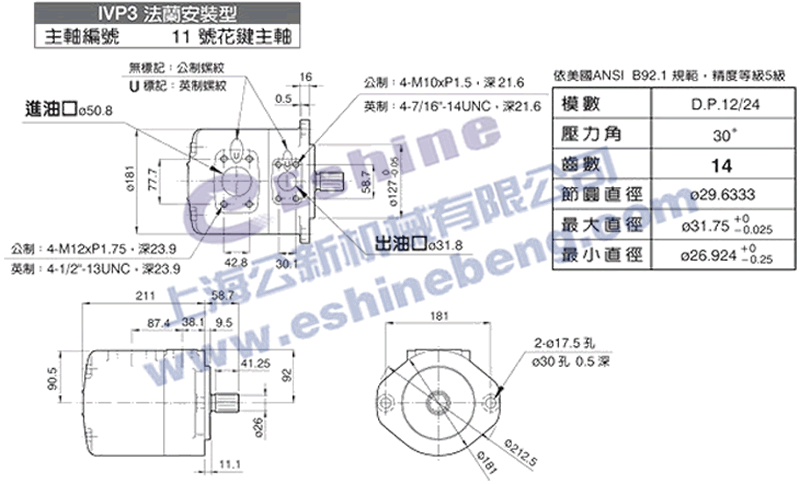

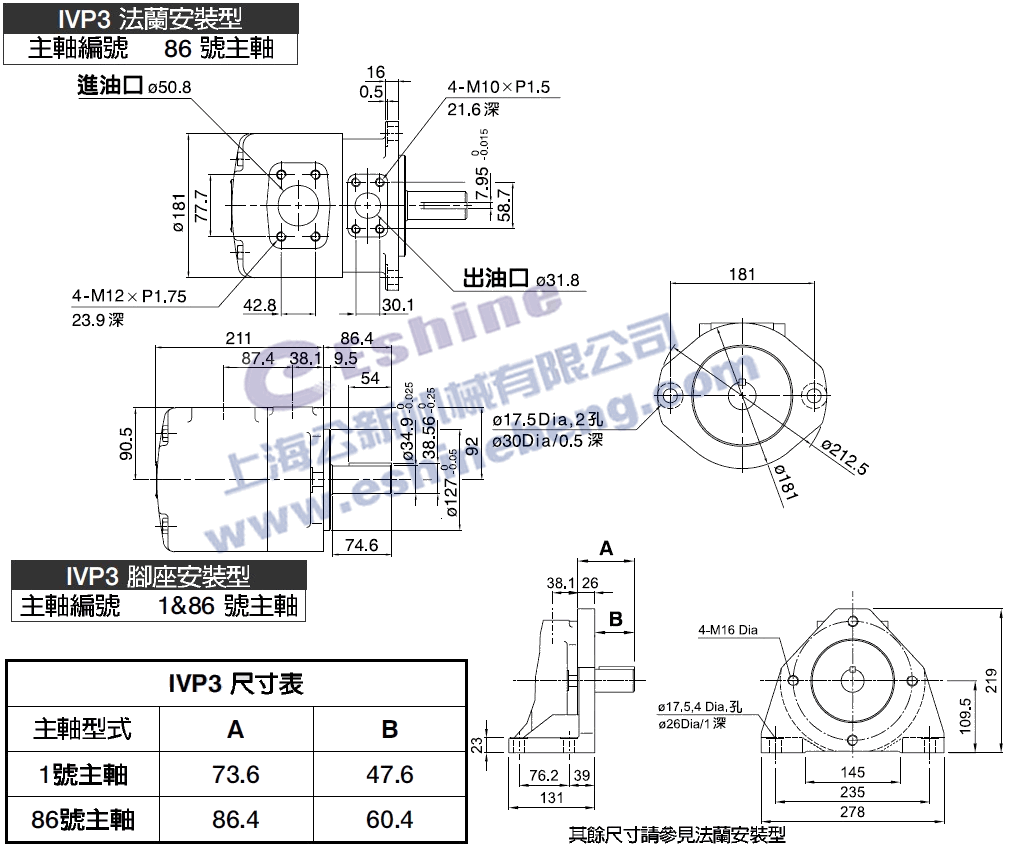

中高压定量叶片泵IVP3(86号平键主轴/1&86号平键主轴)尺寸图下载 中高压定量叶片泵IVP3(11号花键主轴)尺寸图下载

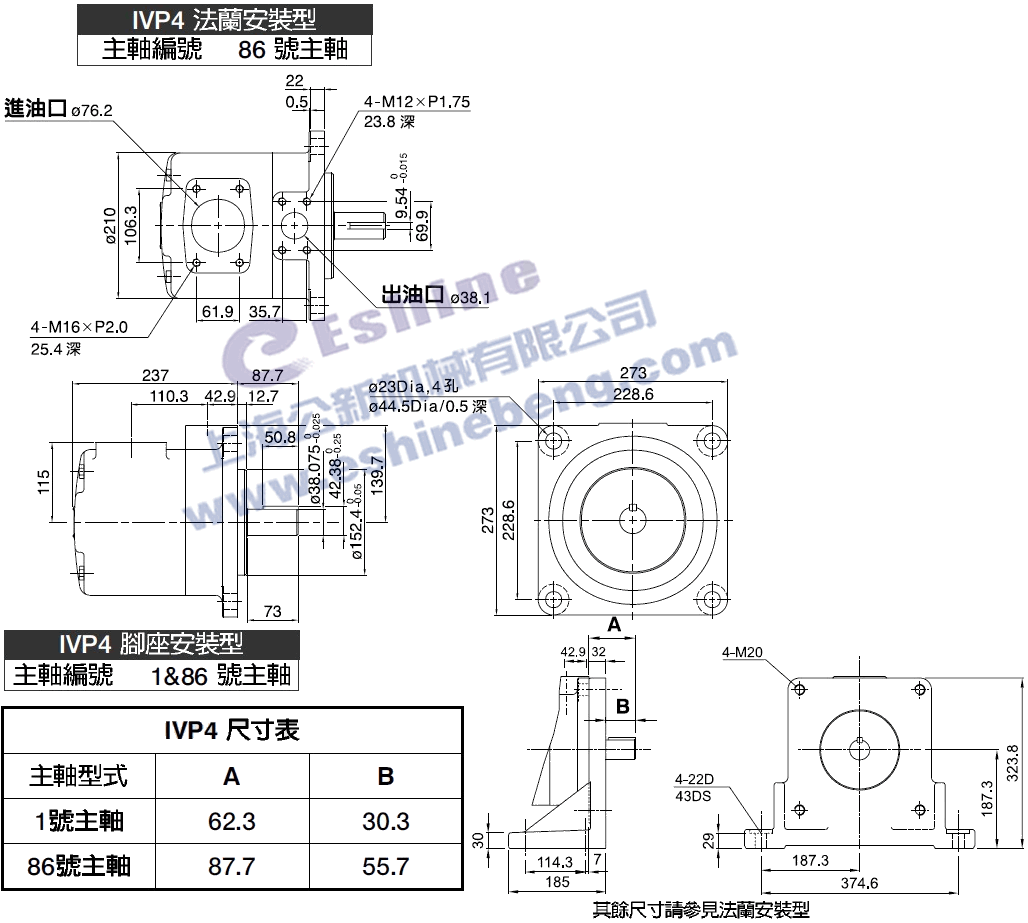

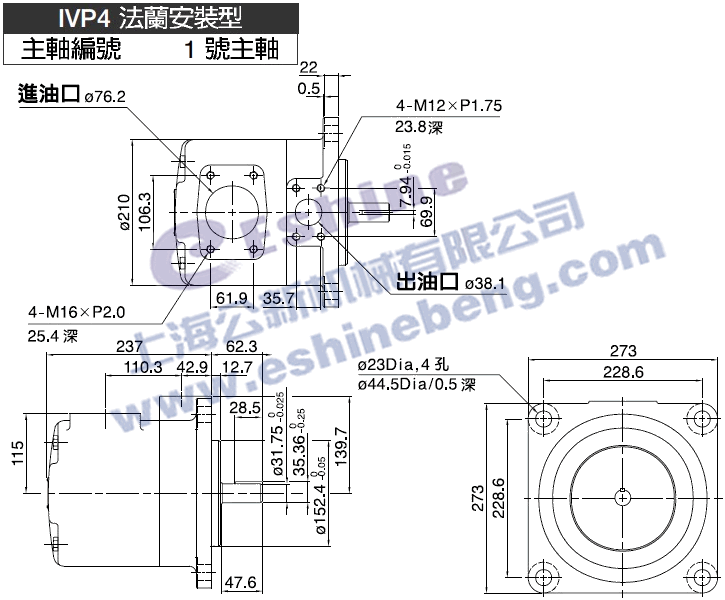

中高压定量叶片泵IVP4(1号平键主轴)尺寸图下载 中高压定量叶片泵IVP4(86号平键主轴/1&86号主轴)尺寸图下载

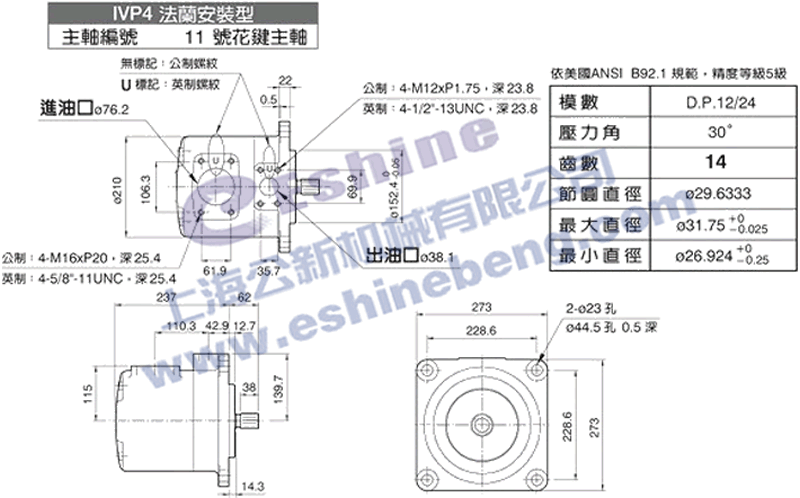

中高压定量叶片泵IVP4(11号花键主轴)尺寸图下载

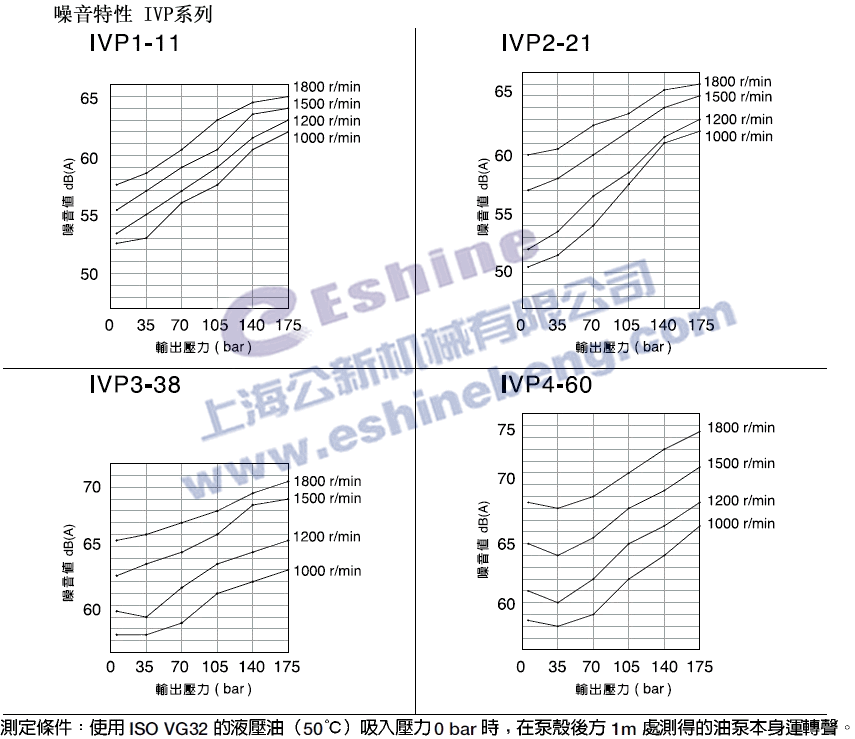

中高压定量叶片泵IVP系列噪音特性

中高压定量叶片泵IVP系列噪音特性下载

1、中高压定量叶片泵IVP系列转动方向：从泵轴视之，均为右转(顺时针方向)。
2、中高压定量叶片泵IVP系列P-Q特性：以(定排量型)为标准。
3、中高压定量叶片泵IVP系列液压油：70kg/cm²以下，使用40℃时粘度30-50cSt(ISO VG32)之液压油。71kg/cm²以上，使用40℃时粘度50-70cSt(ISO VG68)之液压油。
4、中高压定量叶片泵IVP系列泵浦壳排油：排油管务必直接配至油箱之油面下，而配管所产生之背压，请维持在0.3kg/cm²以下。
5、中高压定量叶片泵IVP系列使用油温：连续运转之温度为15～60℃。
6、中高压定量叶片泵IVP系列轴心配合：泵轴与马达之偏心误差为0.05mm，角度误差为1°。
7、中高压定量叶片泵IVP系列吸油条件：吸油口之压力为-0.3kg/cm²～+0.3kg/cm²。
8、中高压定量叶片泵IVP系列吐出量调整：调整吐出量时，先放松固定螺帽，在旋转调整螺丝，右转减少吐出量，而左侧则增加，调整完毕，请上螺丝。
9、中高压定量叶片泵IVP系列压力调整：右转压力调整螺丝，使输出压力降低，而左转则增高。
10、中高压定量叶片泵IVP系列出厂时标准品之P-Q设定值：吐出量调整=型录所示之最大流量。压力调整=压力调整范围最小值。
11、中高压定量叶片泵IVP系列滑动螺栓：此螺丝在原厂组合调整时已正确设定，请勿调动。
12、中高压定量叶片泵IVP系列新机运转：新机开始运转时，应于无负载状况下，反复启动电动马达，以排除泵内和吸入管中之空气，于确认油泵可排油时，为确保排除系统内之空气，最好继续无负载运转10分钟。
