圆型油压缸ROA,B,C,D

圆型油压缸RO系列型号说明

ROB	R	D	63	100	25		LB	+Y
系列号	控制型式	缓冲型式	缸内径	行程	轴心		缸体固定型式	轴心固定型式
ROA：平尾型 ROB：LB型 ROC：CA型 ROD：双轴型	无标记：不附磁石 R：内附磁石	无记号：无 D：双侧 F：前盖侧 B：后盖侧	40 50 63 80 100 125	50、100、 150、200、 250、300、 350、400、 450、500、 600、700、 800、900、 1000	标准 20 25 35 40 50 60	最大 25 30 40 50 70 80	FA：前法兰型 FB：后法兰型 LB：脚座型 TC：耳轴型 CA：单耳型	Y：Y型接头 YP：Y附PIN I：I型接头 KG：浮动接头 PHS：鱼眼接头 T：T型接头 H：焊套接头 A：可调螺帽
					无记号： 标准轴心

圆型油压缸RO系列特性

油压缸内径(mm)	40	50	63	80	100	125
工作媒介	以滤清之标准液压油
缸管材质	炭钢/白铁/AL Tubre A6063 TDS-T5
使用压力范围(MPa)	0.3-7(3-70)kg/cm²
使用温度范围(度)	-10∼+60
使用速度范围(mm/sec)	8∼300
标准活塞长度(PM)	30	35	35	50	60	70
行程于1501∼2500mm间活塞长度(PM)	60	70	70	100	100	120
行程于2501∼4000mm间活塞长度(PM)	90	100	100	150	180	200

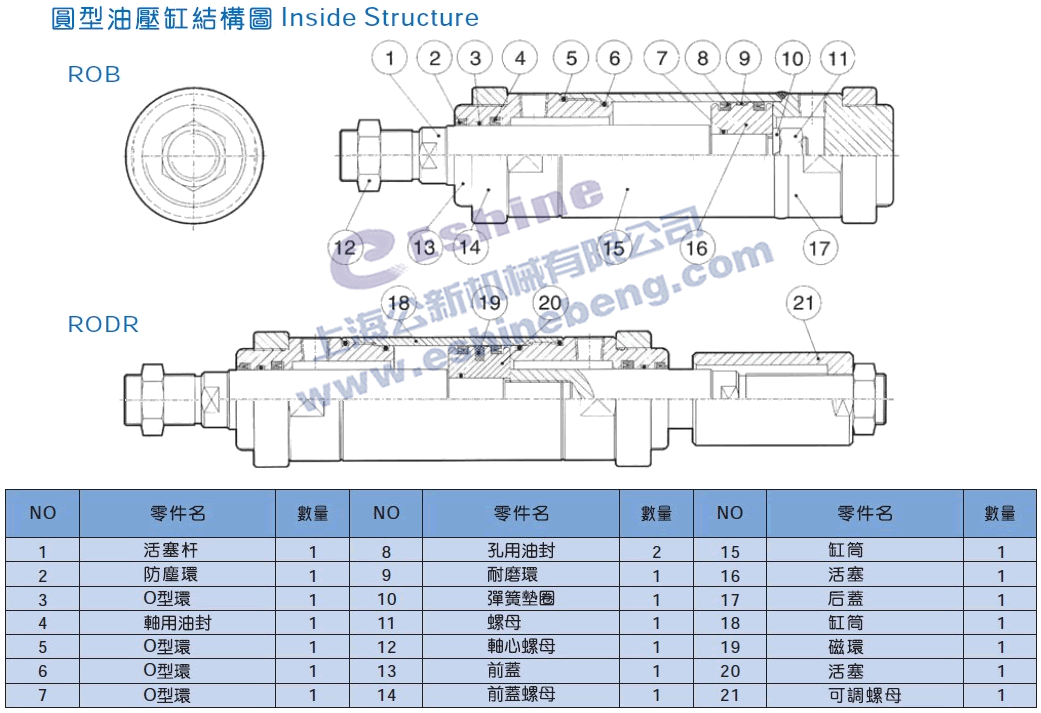

圆型油压缸ROB,RODR结构图

圆型油压缸ROB,RODR结构图下载


圆型油压缸RO系列尺寸图

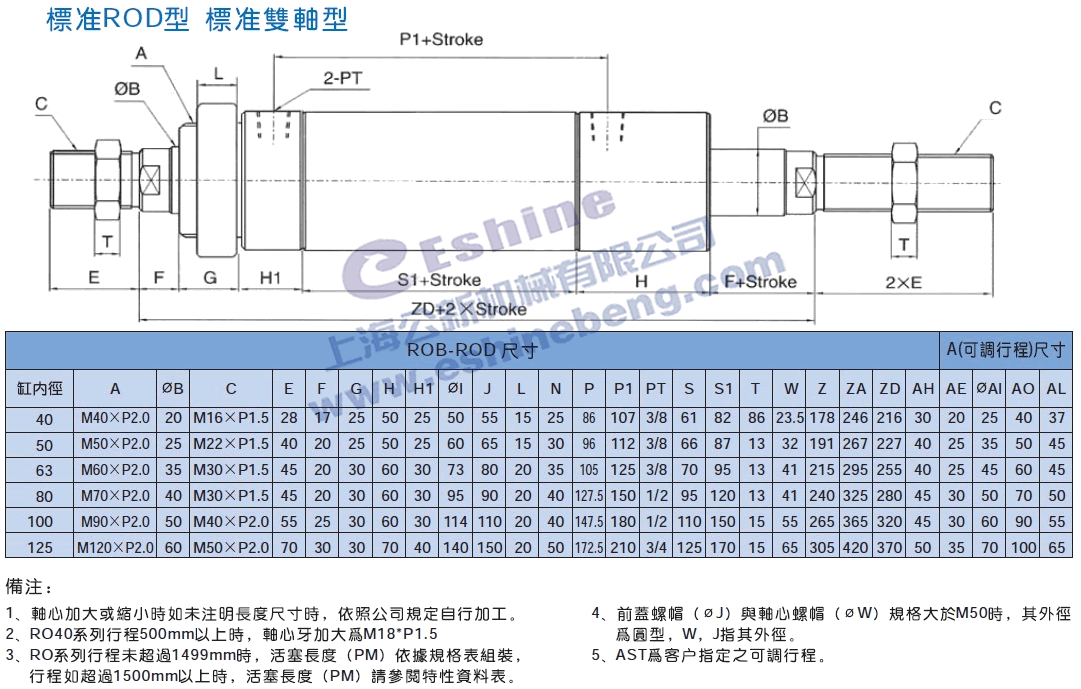

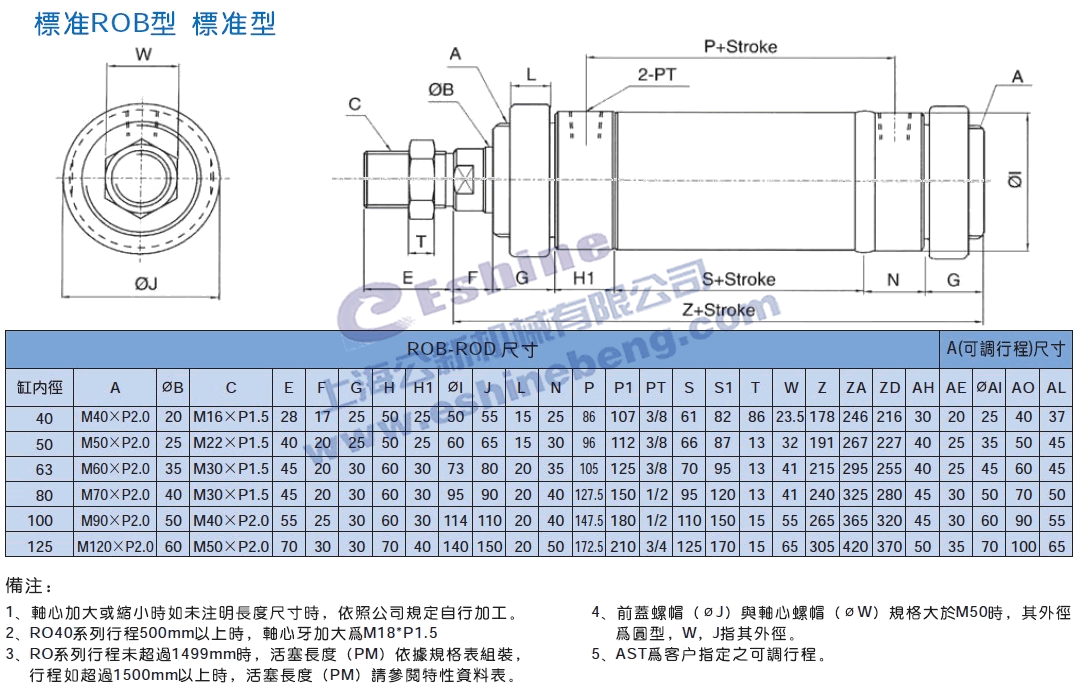

标准ROB型(标准型)尺寸图下载 标准ROD型(标准双轴型)尺寸图下载

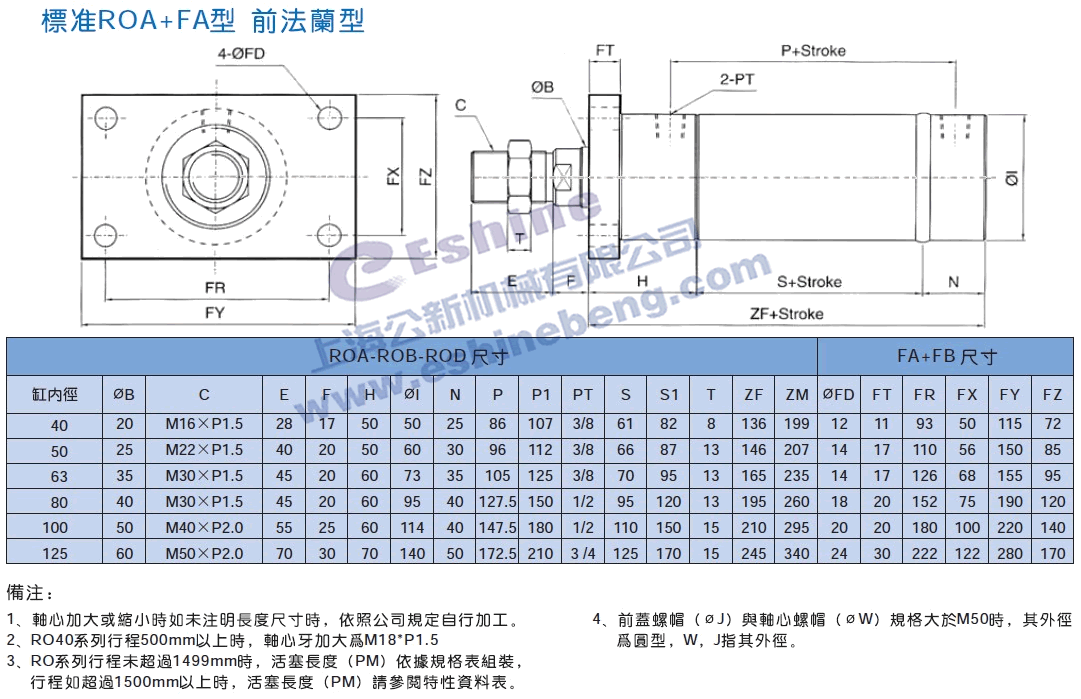

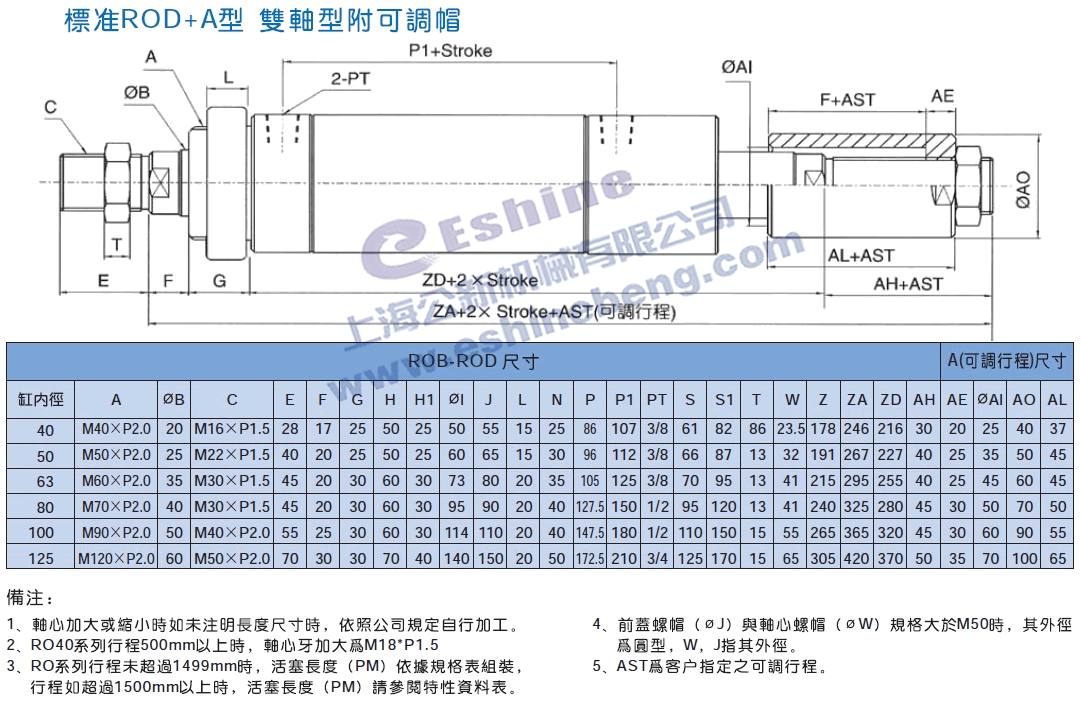

标准ROD+A型(双轴型附可调帽)尺寸图下载 标准ROA+FA型(前法兰型)尺寸图下载

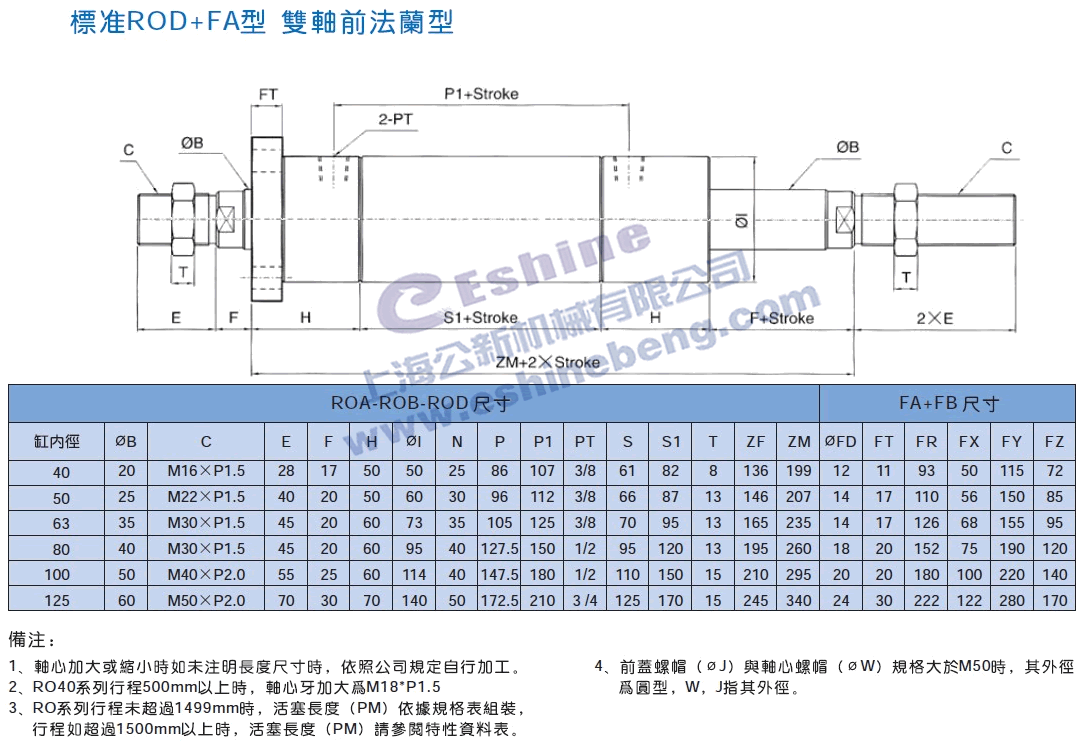

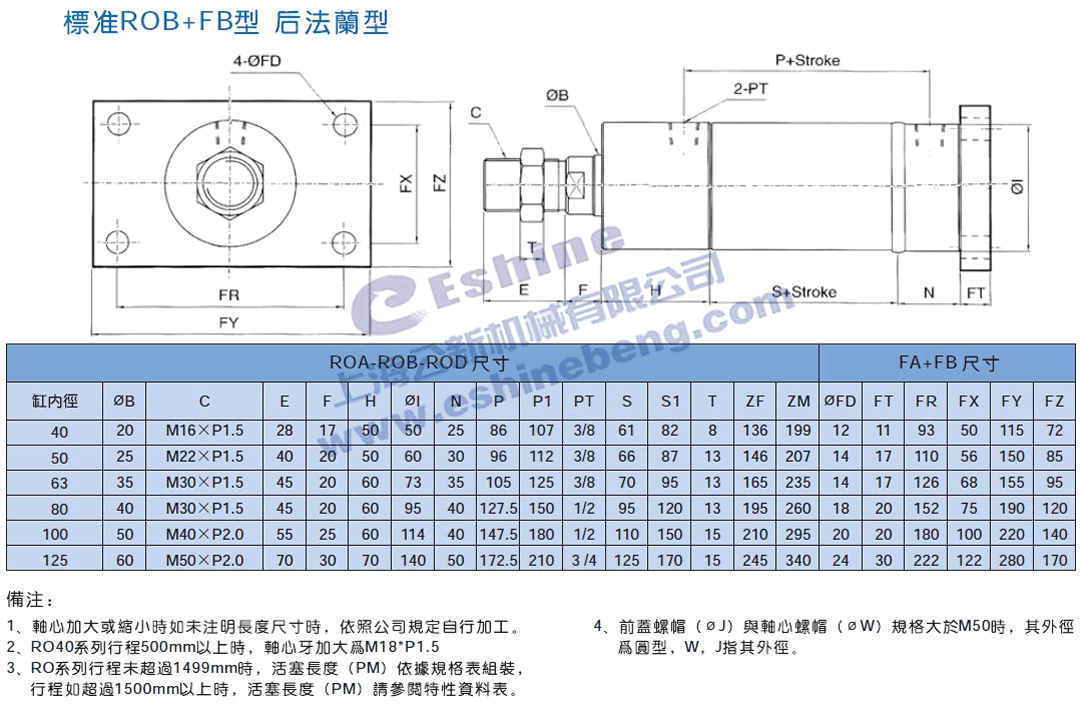

标准ROB+FB型(后法兰型)尺寸图下载 标准ROD+FA型(双轴前法兰型)尺寸图下载

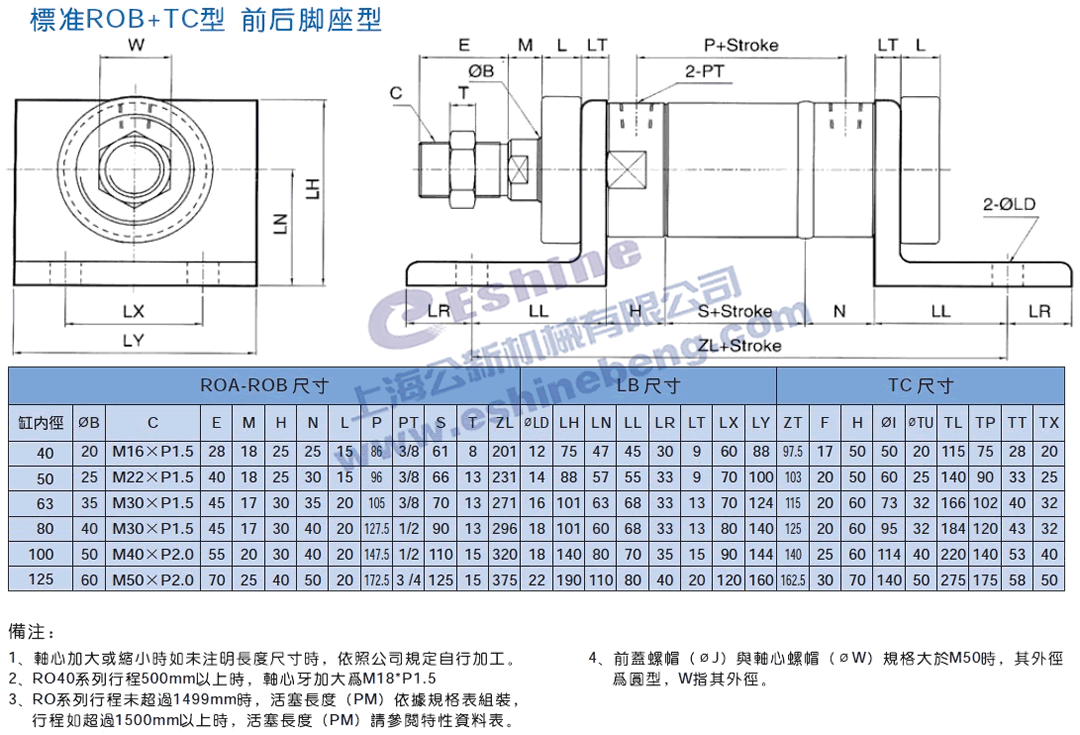

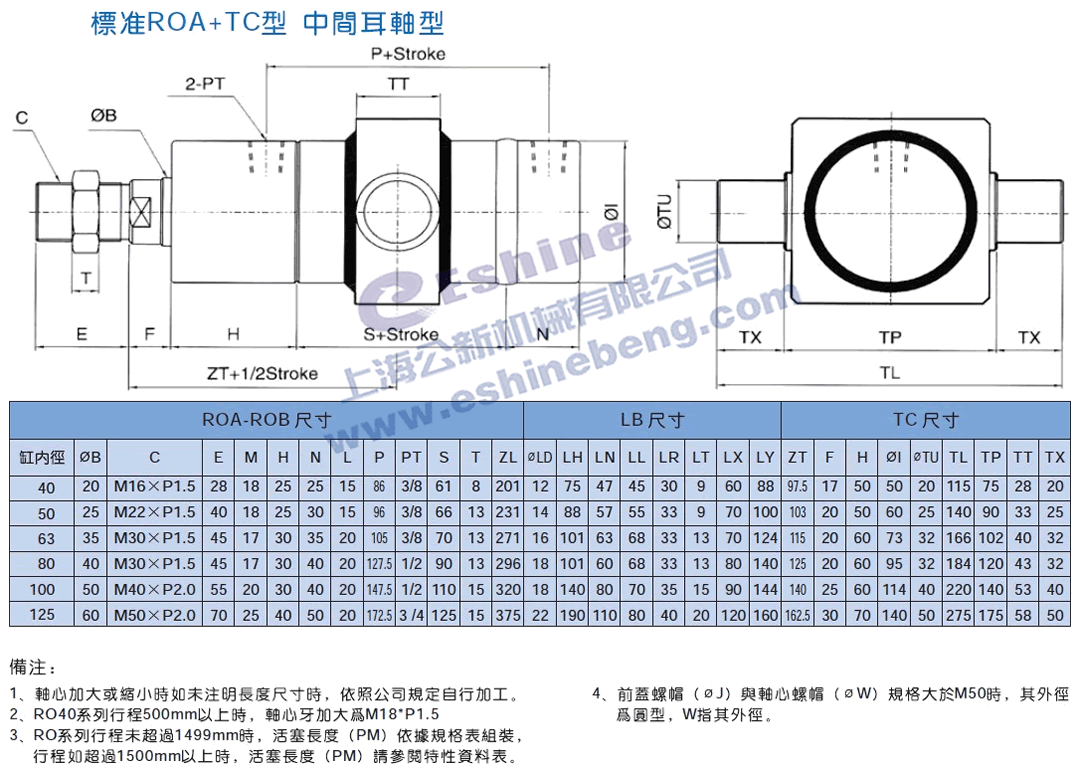

标准ROB+TC型((前后脚座型)尺寸图下载 标准ROA+TC型(中间耳轴型)尺寸图下载

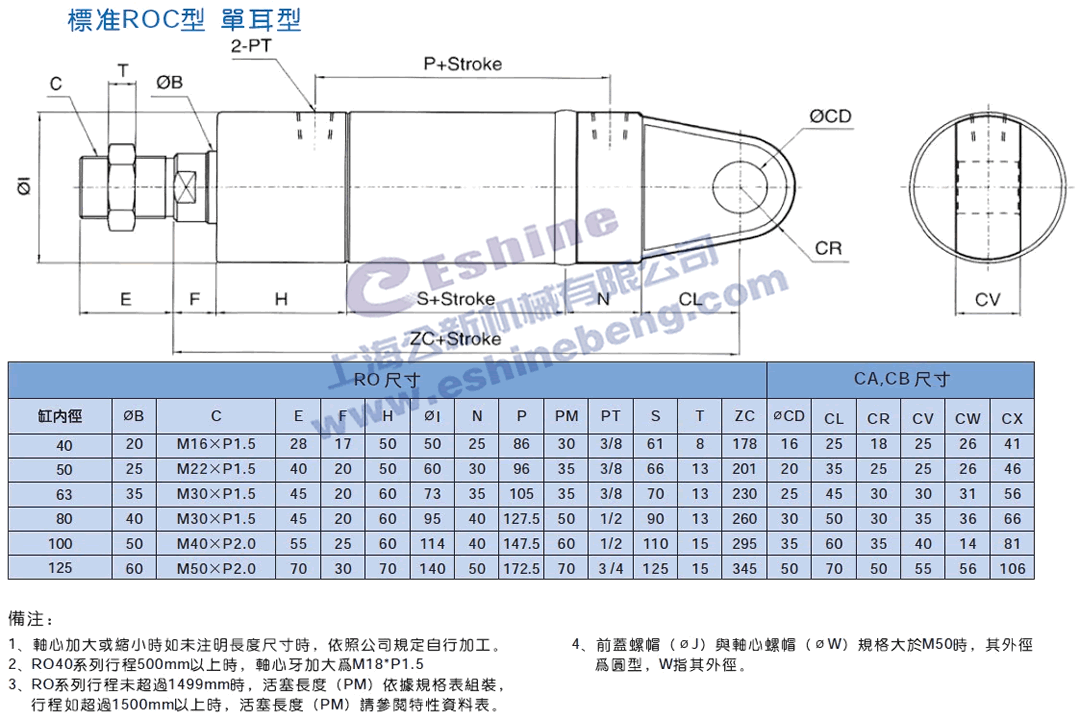

标准ROC型(单耳型)尺寸图下载 标准ROCB型(双耳型)尺寸图下载


圆型油压缸接头

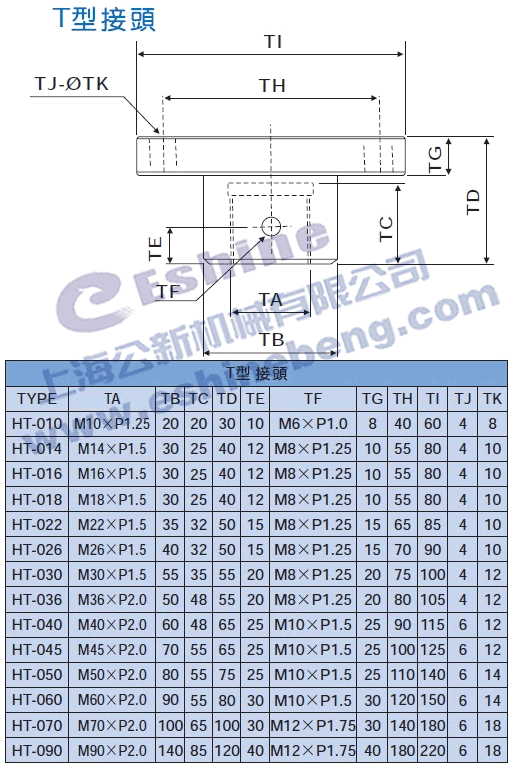

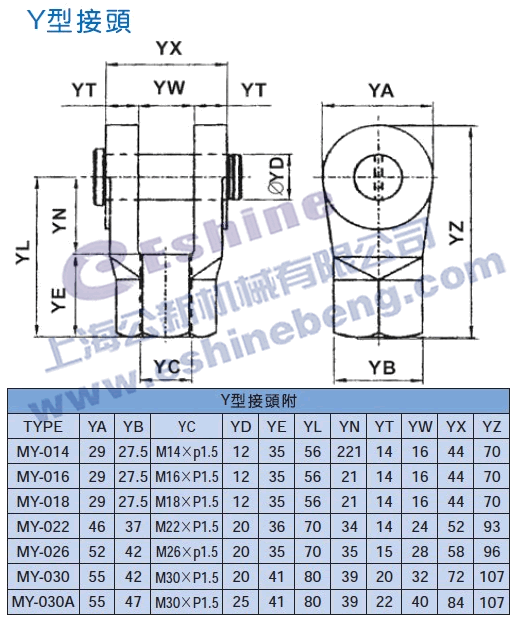

圆型油压缸Y型接头下载 圆型油压缸T型接头下载

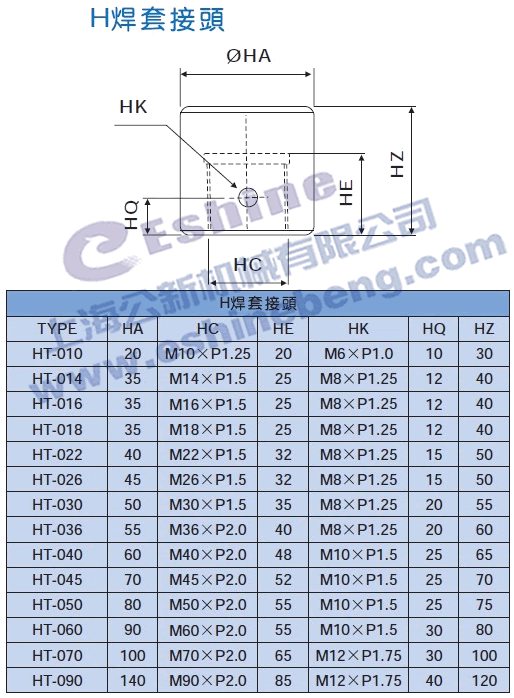

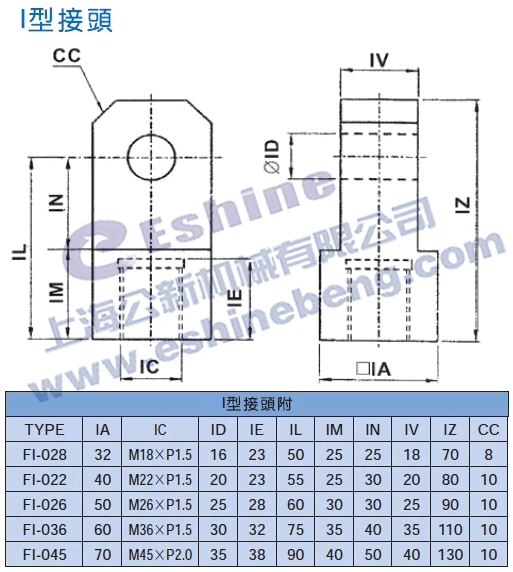

圆型油压缸I型接头下载 圆型油压缸H型接头下载

圆型油压缸有如下型号：ROA,ROB,ROC,ROD,HOD,ROD+A,ROA+FA,ROB+FB,ROD+FA,ROB+TC,ROA+TC,ROC。
