1、高压齿轮泵3GCT1F6为常用高压液压系统而设计。 2、高压齿轮泵3GCT1F6泵体材质采用高级纯铝合金铸造而成。 3、高压齿轮泵3GCT1F6前后盖更采用FC250铸铁铸造而成。合金钢整体精研之齿轮，耐磨耗的8字型培林座，及全VITON密封件，更能维持高效率运转。 4、高压齿轮泵3GCT1F6高效能、低噪音适用高频率之液压机械，可广泛应用于行走机械、工程机械、农业机械等液压系统。 高压齿轮泵3GCT1F6有如下型号：3GCT1F623,3GCT1F625,3GCT1F628,3GCT1F633,3GCT1F638,3GCT1F644,3GCT1F652,3GCT1F660,3GCT1F670,3GCT1F680,3GCT1F690。 |
| 3 | G | C | T1 | F6 | 70 | R |

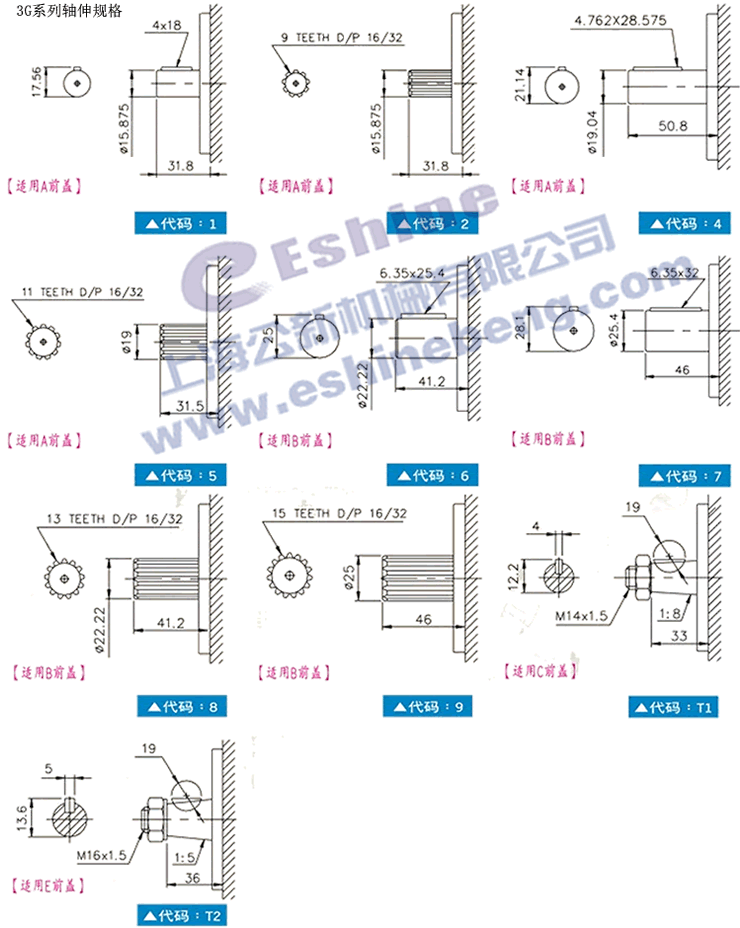

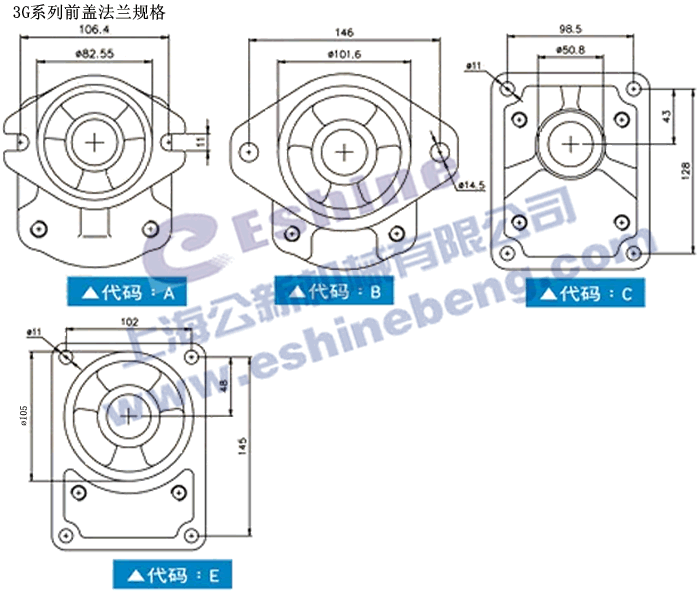

| 系列 | 型式/功能 | 前盖法兰规格 | 轴伸规格 | 出入油口规格 | 型号 | 旋向(R,L) |
备注：R表示右转，面向轴伸顺时针;L表示左转，面向轴伸逆时针。2、假设您所要的前泵排量是70.0ml/rev，旋向是右旋，正确的订购型号：3GCT1F670R。
| 型 号 | 公称排量 ml/r |
使用压力 Mpa | 最高转数 RPM |

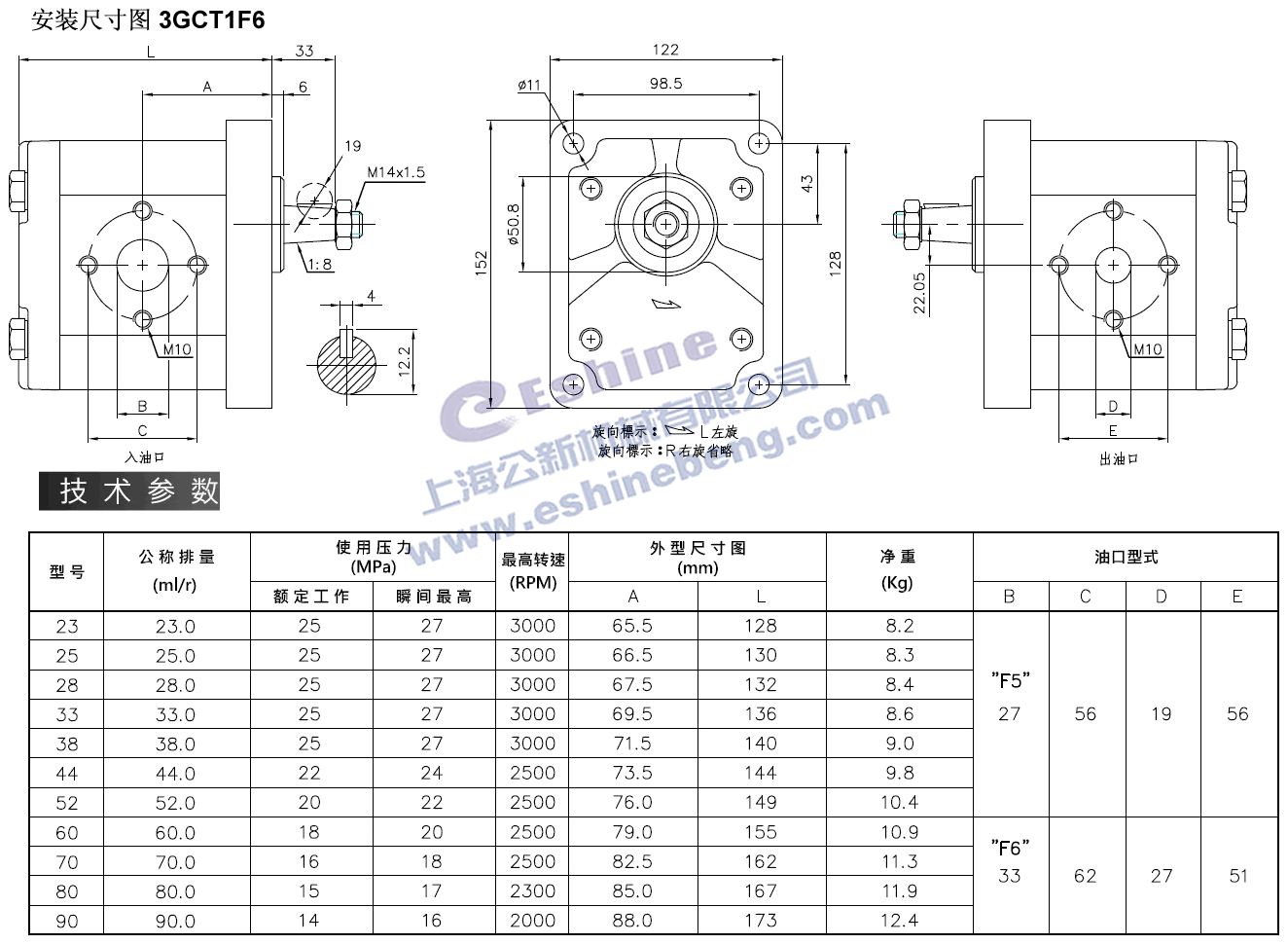

外型尺寸图 mm | 净重 kg |

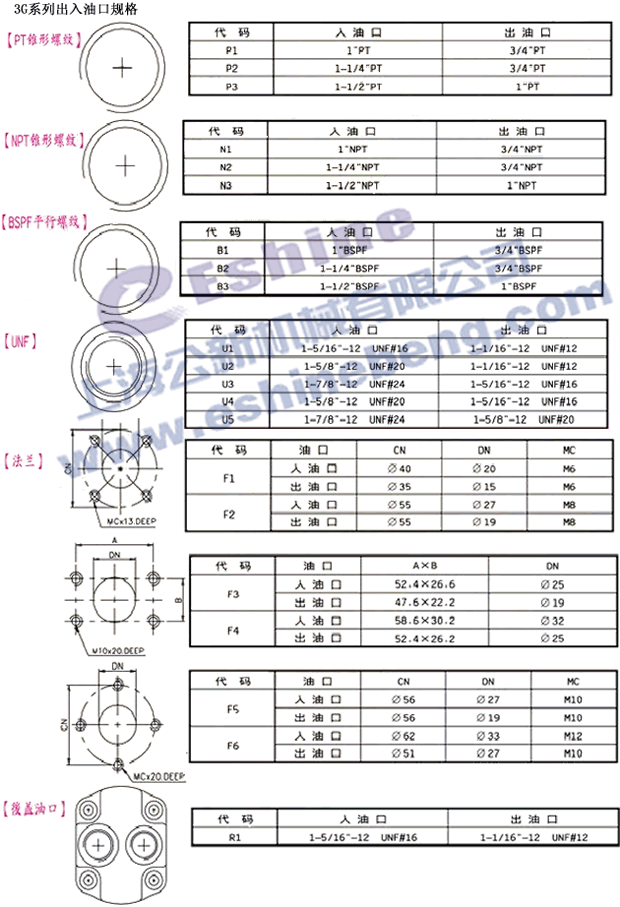

油口型式 | |||||
| 额定工作 | 瞬间最高 | A | L | B | C | D | E | ||||
| 3GCT1F623 | 23.0 | 25 | 27 | 3000 | 65.5 | 128 | 8.2 | "F5" 27 |
56 |
19 |
56 |
| 3GCT1F625 | 25.0 | 25 | 27 | 3000 | 66.5 | 130 | 8.3 | ||||
| 3GCT1F628 | 28.0 | 25 | 27 | 3000 | 67.5 | 132 | 8.4 | ||||
| 3GCT1F633 | 33.0 | 25 | 27 | 3000 | 69.5 | 136 | 8.6 | ||||
| 3GCT1F638 | 38.0 | 25 | 27 | 3000 | 71.5 | 140 | 9.0 | ||||
| 3GCT1F644 | 44.0 | 22 | 24 | 2500 | 73.5 | 144 | 9.8 | ||||
| 3GCT1F652 | 52.0 | 20 | 22 | 2500 | 76.0 | 149 | 10.4 | ||||
| 3GCT1F660 | 60.0 | 18 | 20 | 2500 | 79.0 | 155 | 10.9 | "F6" 33 |
62 |
27 |
51 |
| 3GCT1F670 | 40.0 | 16 | 18 | 2500 | 82.5 | 162 | 11.3 | ||||
| 3GCT1F680 | 80.0 | 15 | 17 | 2300 | 85.0 | 167 | 11.9 | ||||
| 3GCT1F690 | 90.0 | 14 | 16 | 2000 | 88.0 | 173 | 12.4 | ||||
