叶片泵结构和原理

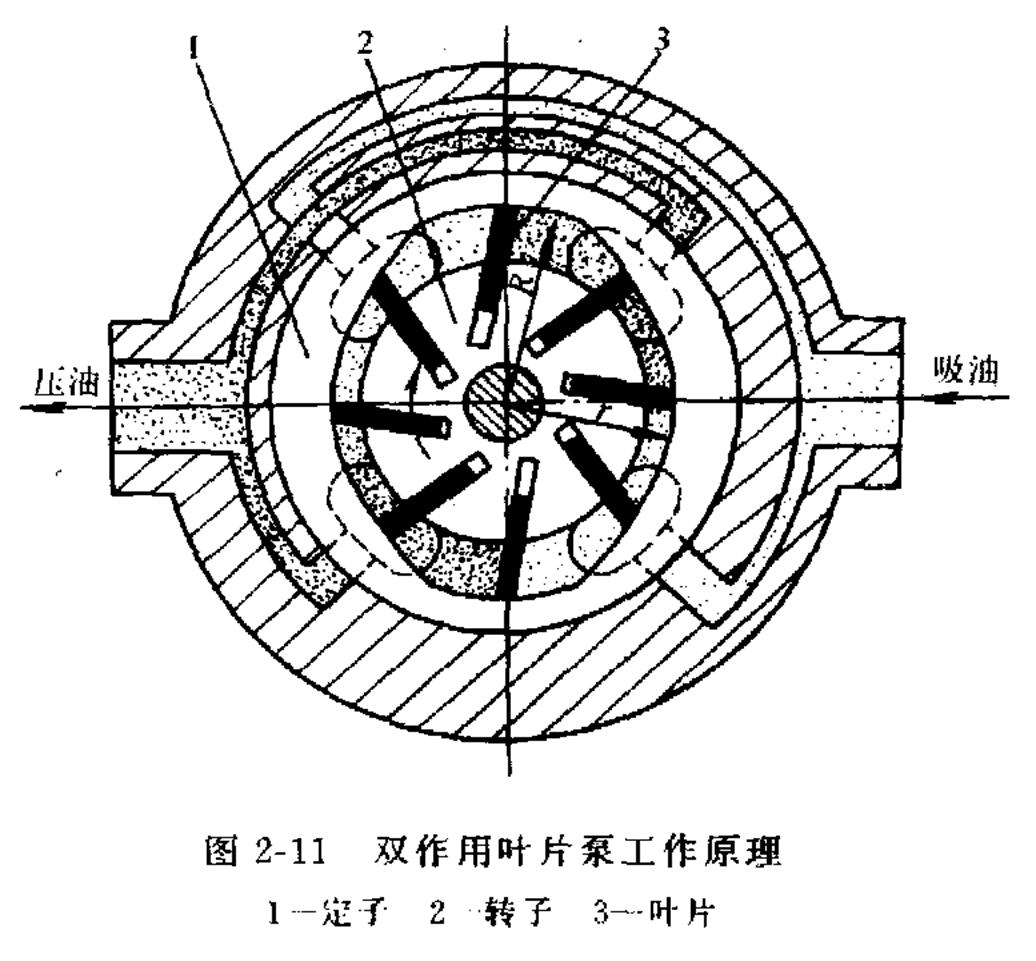

双作用叶片泵（双联定量叶片泵）的工作原理如图2－11所示，它是由定子1、转子2、叶片3和配油盘（图中未画出）等组成。转子和定子中心重合，定子内表面近似为椭圆柱形，该椭圆形由两段长半径圆弧、两段短半径圆弧和四段过渡曲线所组成。当转子转动时，叶片在离心力和（建压后）根部压力油的作用下，在转子槽内向外移动而压向定子内表面，由叶片、定子的内表面、转子的外表面和两侧配油盘间就形成若干个密封空间，当转子按图示方向顺时针旋转时，处在小圆弧上的密封空间经过渡曲线而运动到大圆弧的过程中，叶片外伸，密封空间的容积增大，要吸入油液；再从大圆弧经过渡曲线运动到小圆弧的过程中，叶片被定于内壁逐渐压过槽内，密封空间容积变小，将油液从压油口压出。因而，转子每转一周，每个工作空间要完成两次吸油和压油，称之为双作用叶片泵（双联变量叶片泵）。这种叶片泵由于有两个吸油腔和两个压油腔，并且各自的中心夹角是对称的，作用在转子上的油液压力相互平衡．因此双作用叶片泵（低压变量叶片泵VP08F~VP45F）又称为卸荷式叶片泵（中高压变量叶片泵TCVP-F30,F40），为了要使径向力完全平衡，密封空间数（即叶片数）应当是双数.
