液压卷扬系统液压液力的组成

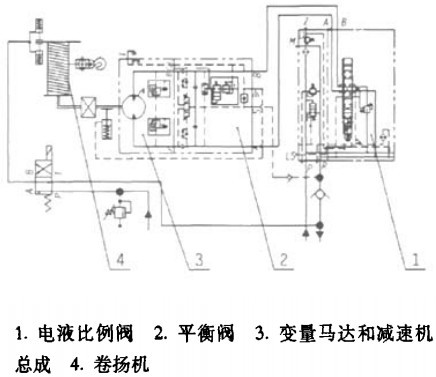

900t提梁机主要用于国内铁路客运专线预制场内32m、24m、20m整孔双线箱梁的起吊、转移、以及向运梁车装梁等工作。起升系统由液压卷扬机、吊梁小车、钢丝绳、专用吊具等组成。该液压卷扬机采用定量叶片泵、变量马达和减速机驱动卷筒，可实现无级调速，使起升平稳无冲击；卷扬机设首、末两级制动，首级制动采用液压制动，末级制动采用钳盘式制动器在卷筒处制动，保证起升的安全可靠。卷扬液压系统组成见图，卷扬机开始工作时，两位四通电磁换向阀通电，阀芯切换至上位油路，接通高压油克服弹簧力，钳盘式制动器打开，同时通过微电信号控制使比例阀1的阀芯滑移至工作位置，高压油由比例阀1进入平衡阀2，且先导油先一步打开内置液压制动器，随后高压油流入变量马达，最终通过减速机驱动卷扬机动作。
