变频比例液压系统设计

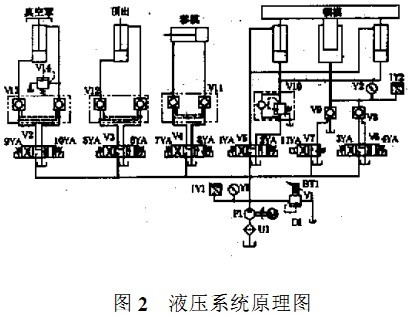

自开模抽真空平板硫化机动作多，时间控制多，统运行的特点是高速时系统压力低，高压时运行速低，也就是系统供油高压小流量，低压大流量。针对上特点，为进一步提高控制水平，决定采用微机控制变频比例液压系统。新设计的液压系统原理图如图2所示。整个系统没有节流阀、单向节流阀，没有节流损失，减少了系统发热。比例压力阀V1在不同的运动过程中设定不同的控制压力。该型号的自开模抽真空平板硫化机的锁模力2MN，主缸直径320mm，其他辅助缸直径63/35mm，主缸最大锁模力时系统最高压力25MPa。液压泵采用内啮合齿轮泵IPH，排量20mL/min，额定压力25MPa，电动机功率4kw，额定转速960r/min,采用5.5KW.变频器控制，转速在400~1500r/min范围内调节。由于采用6极电机，系统噪声明显降低。
