电控组合泵系统组成和工作原理

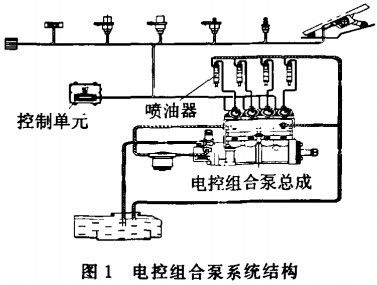

图1为电控组合泵系统的结构示意图，包括电控系统和机械液力系统。本文按照燃油建立压力的过程将其分为高压油泵系统和低压油泵系统两部分。高压系统主要包括喷油器、高压油管、控制阀芯、柱塞和组合泵泵体所组成的腔体构成；低压部分包括油箱、低压油管、滤清器、输油泵、组合泵泵箱和回油阀等零部件组成。高压系统吸入低压泵箱腔体的燃油、通过电磁阀阀芯锥面密封，在凸轮轴作用下柱塞进行燃油加压和打开喷油器进行喷油过程，喷油量和喷油定时通过控制阀芯的关闭时间和关闭时刻来调节。
