双联叶片泵变速原理

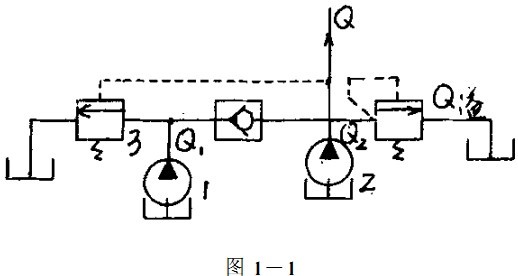

双联叶片泵是由两个定量叶片泵组成,可同轴,可异轴,一个泵为低压大流量液压油泵,一个为高压小流量泵,基本连接回路如下图1-1,在系统空载快进时泵1(低压定量叶片泵HVP-FAI)与泵2(高压定量叶片泵)同时向系统供油,此时液控顺序阀3关闭,进入系统的流量Q=Q1+Q2-Q溢,当系统完成快进阶段,进入工进阶段,即慢速大负载的工况状态;此时,系统内压力P达到液控顺序阀3的调定压力,阀3打开,泵1卸荷,只有泵2向系统供油,此刻进入系统的油液流量Q1=Q2-Q溢,快退阶段同快进阶段两泵工作状况相似;由此看来,双联变量叶片泵的变量原理是通过改变向系统供油的泵的数量来实现的,并且可由连入相关的压力阀来自动完成.图1-1.jpg
