叶片泵的基本结构

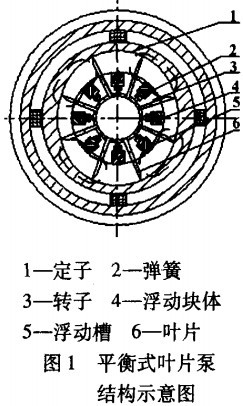

如图1所示，新型叶片泵主要由定子、转子、叶片、吸油窗口、排油窗口、浮动块及联接弹簧等组成。在外壳体的内圈上装有定子和定子衬套，在定子内装有转子。在转子上均布地装有8组叶片，在每2组叶片中间均布地装有8组浮动块。浮动块由浮动块体和联接弹簧组成；浮动块体安装在浮动块体滑槽内，联接弹簧安装在弹簧槽内，在弹簧槽底开有联通孔通到吸油腔，使通过浮动块泄漏的液压油通过联通孔回到油腔，并且保证浮动块体能够顺利地工作、运动灵活。新型叶片泵与传统平衡式高压定量叶片泵PV2R2在结构上的主要区别：将转子在两个叶片之间的部分制成随着液压叶片泵转速的变化而发生的浮动部件，使高压定量叶片泵PV2R1的排量在叶片泵转速变化时，变化较小或不变化。改变了随着发动机的转速的增加助力泵的排量也将随着增加的状况，通过改变泵的排量达到在汽车不转向时降低泵输出功率的目的。
