子母叶片泵的配流原理

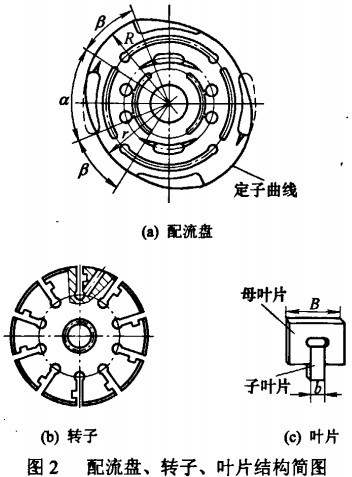

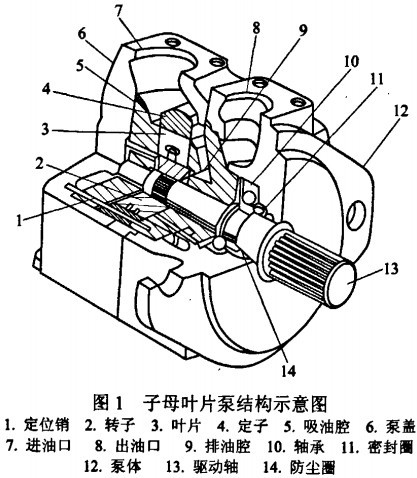

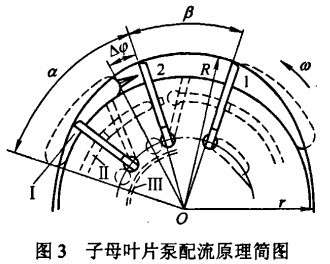

子母叶片泵的工作原理如图1所示，主要零件配流盘、转子、子母叶片结构以及定子跟配流盘的位置关系如图2所示，它是一种双作用定量叶片泵。其配流原理简化为图3。图3中叶片1和前一个叶片2形成具有单独排(吸)油机能的液压叶片泵腔，通过转子上打的斜孔与叶片底腔连通，实现均压；配流盘上有三道配油槽，I为排油腰槽，II为子母叶片腔配油腰槽，III为阻尼槽。配流盘上开设的排油腰槽I的包角小于定子过渡曲线的包角口а，二者之差为闭死角△φ，由叶片l和2形成的单工作腔在闭死角△φ区间内运行时腔中的油液受到闭死压缩，其压缩作用包括以下几方面：叶片2由半径为R的大圆弧区滑进过渡曲线区，由于高压定量叶片泵SVQ25,35,45叶片2向内退缩，单工作腔容积减小，使腔中的油液受到机械闭死压缩；排油腰槽I端部三角槽式阻尼和恒过流断面阻尼槽III引进的高压油使单工作腔中的油液受到液压闭死压缩。这就是每个由相邻两叶片形成的独立单工作腔由吸油转为排油之前进行的预升压过程。当叶片2转过闭死角使叶片1、2所形成的单工作腔和排油腰槽接通后其排油工作原理与文献[3．6]中介绍的相同，所有进入排油行程的单工作腔排油理论瞬时流量代数和便是高压定量叶片泵PV2R4的理论瞬时流量。
