平衡式变量叶片泵的基本结构

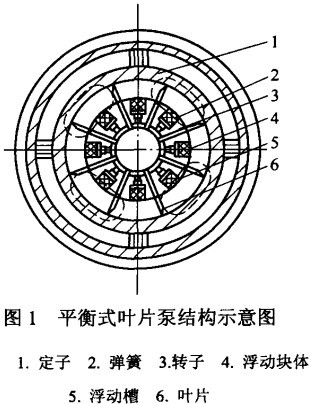

平衡式变量叶片泵主要由定子、转子、叶片吸油窗口、排油窗口、浮动块及联接弹簧等所组成，其具体结构如图1所示【3】。在液压叶片泵外壳体的内圈上装有定子和定子衬套，在定子内装有转子。在转子上均布的装有10组叶片，在每两组叶片中间均布的装有10组浮动块。浮动块由浮动块体和联接弹簧组成；浮动块体安装在浮动块体滑槽内，联接弹簧安装在弹簧槽内，在弹簧槽底开有联通孔通到吸油腔，使通过浮动块泄漏的液压油通过联通孔回到油腔，并且保证浮动块体能够顺利的工作、运动更加灵活。
新型平衡式中高压变量叶片泵VDR22与传统平衡式定量叶片泵在结构上的主要区别是：将转子在两个叶片之间的部分制成随着叶片泵转速的变化而发生的浮动部件，使中高压变量叶片泵VP5F的排量在叶片泵转速变化时，变化较小或不变化。改变了随着发动机的转速的增加助力泵的排量也将随着增加的状况，达到补偿转速增加目的。
