内置孔板离心泵的液压专用电机泵组结构

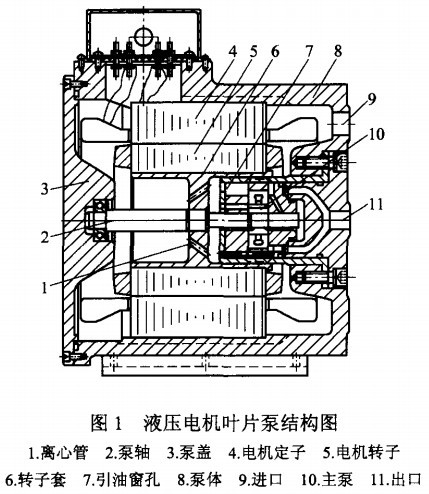

图1给出了液压电机叶片泵结构图，孔板离心泵是在转子套上开设若干通油斜孔构成，转子套不仅是传递转矩的构件也是孔板离心泵的主体。电机转子通过转子套、泵轴把电机转矩传递到主泵(液压叶片泵)。工作时，液压油从进口吸入、经泵体的内流道至转子套的左腔，经过转子套的旋转作用，液压油被输送至主泵吸油腔，再由低压变量叶片泵的出口排出。
液压电机低压变量叶片泵VFA1~VFE1把电动机、液压叶片泵、孔板离心泵集成为一体，使得整个液压动力单元的体积大为减小，又有效地解决了低压变量叶片泵VD,SVD因吸油不足而出现的问题。电机的散热由泵体内的油流完成，由于去除了一般电机中的散热风扇，避免了风扇噪声。
