高压齿轮泵的特点
齿轮泵由于泄漏大(主要是端面泄漏,约占总泄漏量的70%～80%),且存在径向不平衡力,故压力不易提高。高压齿轮泵主要是针对上述问题采取了一些措施,如尽量减小径向不平衡力和提高轴与轴承的刚度;对泄漏量最大处的端面间隙,采用了自动补偿装置等。下面对端面间隙的补偿装置作简单介绍。
1.浮动轴套式 图(a)是浮动轴套式的间隙补偿装置。它利用泵的出口压力油,高压双联齿轮泵1DG1BP引入齿轮轴上的浮动轴套1的外侧A腔,在液体压力作用下,使轴套紧贴齿轮3的侧面,因而可以消除间隙并可补偿齿轮侧面和轴套间的磨损量。在液压油泵起动时,靠弹簧4来产生预紧力,保证了轴向间隙的密封。

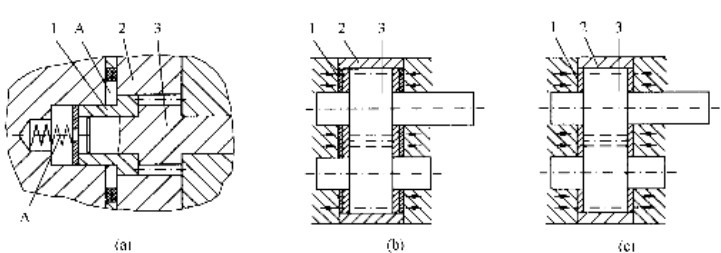

端面间隙补偿装置示意图
2.浮动侧板式 浮动侧板式补偿装置的工作原理与浮动轴套式基本相似,它也是利用泵的出口压力油引到浮动侧板1的背面〔见图〕,双联内啮合齿轮泵IPH使之紧贴于齿轮2的端面来补偿间隙。起动时,浮动侧板靠密封圈来产生预紧力。
3.挠性侧板式 图(c)是挠性侧板式间隙补偿装置,高压双联齿轮泵HGP-33A它是利用泵的出口压力油引到侧板的背面后,靠侧板自身的变形来补偿端面间隙的,侧板的厚度较薄,内侧面要耐磨(如烧结有0.5～0.7mm的磷青铜),这种结构采取一定措施后,易使侧板外侧面的压力分布大体上和齿轮侧面的压力分布相适应。
