其原理为：由配流轴和外环两个配流装置、转动的缸体、柱塞、滑靴组成周期性变化的的密封容积，由两个配流装置同时控制泵的吸、压油过程，达到输出高压液体的目的。高压柱塞泵。为了解决轴上径向力不平衡的问题，可参照联合配流开路式轴向柱塞泵轴向力平衡方法。
端面配流半开路式轴向柱塞泵是在闭路式轴向柱塞泵原理的基础上发展起来的新型轴向柱塞泵。它具有无泄漏回油管路，可以自冷却、自润滑、发热量小、温升低、可逆（可做单向马达使用）、结构简单、体积小、重量轻、效率高、寿命长等优点。天津高压泵。
按其原理可制造出各种型号的新泵，并可以对目前广泛应用的闭路式轴向斜盘泵进行改造，改造后同样具备开路式泵的优点。

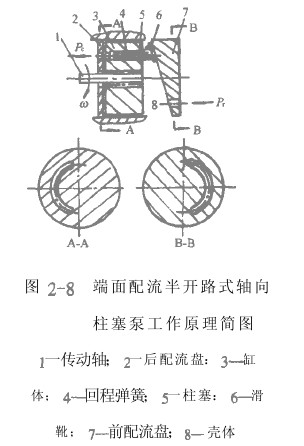

一、基本组成，固2—8所示为端面配流半开路式斜盘型轴向柱塞泵工作原理筒图。配流盘固定不动，传动轴带动缸体转动，它相当于两个配流盘配流的柱塞泵，即前配流盘7，后配流盘2。这两个配流盘都是不对称结构，一半开配流窗口，一半不开配流窗口，并是开的位置不同，摆放的方向也不同，有的直立着，有的倾斜着，在壳体8内有转动怔体3，怔体内均匀分布看多个轴向放置的柱塞5。这个柱塞与联合配流开路式轴向柱塞泵中的柱塞完全相同，柱塞内装有回程弹簧4，靠这个回程弹簧的弹簧力使柱塞和滑靴紧压在倾斜的配流盘上(这个弹簧是为了说明原理而画的，实际结构工作原理简图不是在这个位置上)。在柱塞的球头上装有与柱塞头配合的滑靴6。滑靴中心开有进油孔，低压油将从这个孔进入到柱塞腔内。这个柱塞、滑靴和弹簧完全与联合配流开路式泵相同。
二、工作原理，该泵的工作原理简图如图2-8所示。由于有一个倾斜的配流盘存在，所以随着缸体的转动，柱塞将在缸体内做往复直线运动。柱塞伸长时，即吸油时，由直立的配流盘将缸体的底孔堵死，此时滑靴刚好位于倾斜配流盘上所开的配流窗口处，液压油通过倾斜配流盘上开的配流窗口经过滑靴中心孔进入到由柱塞、滑靴、直立的配流盘、倾斜的配流盘、转动缸体所组成的控制腔室。压油时，由倾斜的配流盘无配流口侧将滑靴的底部堵死，此时，直立的配流盘上开的配流窗口正好对着转动缸体的输出口，随着缸体的转动，柱塞向内压缩，使得腔内的油液压力升高，当压力高于输出口压力时，油液被压出，这就是端面配流半开路式斜盘型轴向柱塞泵的工作原理。若改变倾斜配流盘的倾斜角度，就可以改变泵的输出流量，这样，就成为变量的端面配流半开路式轴向柱塞泵。变量形式可参照己成型的各种变量闭路式轴向柱塞泵。

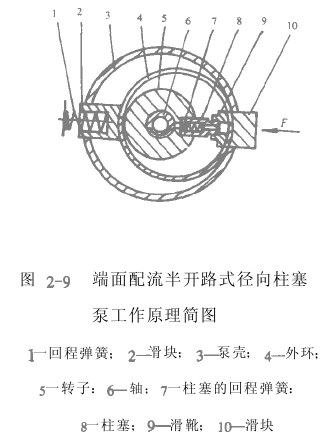

图2-9所示为端面配流半开路式径向柱塞泵的工作原理筒图。图中4为外环配流环，它上面开有进油格6为传动轴，又是配流轴，它上面开有配流棺是压油槽，柱塞和滑靴仍是中心开通孔，当转子转动时履塞在转子内做往复运动仰出时吸油，压缩时压油，由轴、转子、柱塞、滑靴、外环组成控制室，由轴与外环控制吸压油过程达到泵之目的。上海公新机械有限公司-张经理-021-57958728,18964778658，欢迎来电咨询。
