变量叶片泵恒功率控制系统的结构组成

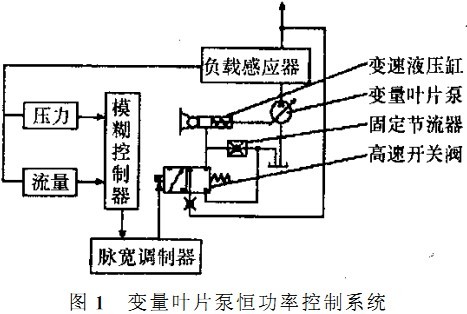

系统的结构组成如图1所示.变量叶片泵的压力和流量是模糊控制器的输入变量,模糊控制器的输出变量经脉宽调制器来控制高速开关阀的通过流量,此流量通过固定截流器回油,形成正比于通过流量的系统压力作用于变速液压缸的无杆腔,缸活塞受压移动操纵中高压变量叶片泵VP5F的变量机构旋转达到变量的目的.图1 变量叶片泵恒功率控制系统.jpg
