液压叶片泵配流结构

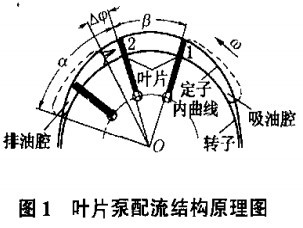

动力转向液压叶片泵配流结构原理如图l。与传统高压定量叶片泵VQ25的配流盘相比，在配流盘上排油过渡曲线的起始段设置了预升压闭死区(对应于预升压闭死角△Φ及三角槽式减振阻尼。其作用是使吸油完毕的叶片工作腔内油液的压力在闭死医内预升压至泵工作压力P。后再与排油腔接通进行排油，从而避免液压冲击，达到消除配流时压力冲击的目的。实际运行中，变量柱塞泵V的转速会随着发动机的转速变化、工作压力会随着转向阻力变化、油液的体积弹性模量也会随着油液品质而变化，所以如何设置△p的大小及减振阻尼的形式从而使预升压过程适应液压油泵工况的变化是配流冲击及噪声控制的关键。由于篇幅限制，本文只讨论△舻大小的确定原则。
