液压油泵拆装步骤与实验报告
一、实验目的
液压泵是液压系统的能源装置，通过对液压油泵的拆装，加深对液压柱塞泵结构及工作原理的了解，并初步认识液压泵的加工及装配工艺。
二、实验工具及设备
内六角扳手、固定扳手、螺丝刀、液压泵。，
三、实验内容及步骤
按一定步骤拆解轴向柱塞泵（变量柱塞泵A10VSO）、齿轮泵（定量齿轮泵HGP-1A）、叶片泵（中高压变量叶片泵HVP）,观察及了解各零件在液压泵中的作用，了解液压泵的工作原理，并重新装配液压泵。
（一）轴向柱塞泵

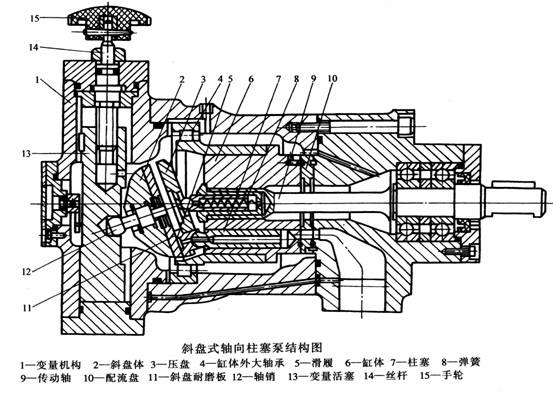

型号：cy14-1型轴向柱塞泵（手动变量），结构见图。
1、工作原理
油泵输入轴9由电机带动旋转，缸体6随之旋转，缸体中的柱塞7的球头上的滑靴5被回程盘压向斜盘，因此柱塞7随着斜盘的斜面在缸体6中往复运动，实现油泵的吸、排油。油泵的配油由配油盘10实现。改变斜盘倾角，就改变了油泵的输出流量。
2、实验报告要求
1）根据实物，画出柱塞泵的工作原理简图。
2）简要说明轴向柱塞泵的结构组成。
3、思考题
1）cy14-1型轴向柱塞泵用的是何种配流方式？
2)轴向柱塞泵的变量形式有几种？
