径向柱塞泵结构特点

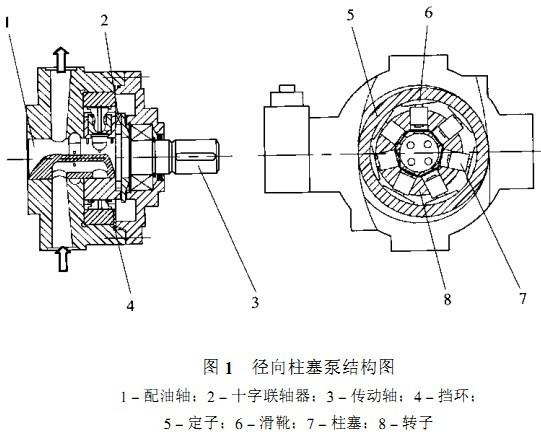

该径向柱塞泵（图1）的工作原理是由星形的液压缸转子8产生的驱动转矩通过十字联轴器2传出，定子5不受其它横向作用力，转子装在配油轴1上。位于转子中的径向布置的柱塞7通过静压平衡的滑靴6紧贴着偏心行程定子5。柱塞和滑靴球相连，并通过卡环锁定。2个挡环4将滑靴卡在行程定子上，负荷感应变量柱塞泵转动时，它依靠离心力和液压力压在定子上。当转子转动时，由于行程定子的偏心作用，柱塞作往复运动，它的行程为定子偏心距的两倍，改变偏心距即可改变负荷感应变量柱塞泵PZ的排量。从径向柱塞泵结构特点可以看出，滑靴与定子为线接触，接触应力高，当配油轴受到径向不平衡液压力的作用易磨损，磨损后的间隙不能补偿，泄漏大，故这种泵的工作压力、容积效率和转速都比轴向柱塞泵低。
